1. Обзор продукта: ABB MB510 3BSE002540R1

ABB MB510 3BSE002540R1 представляет собой высокоскоростной интерфейсный модуль связи, разработанный компанией ABB для использования в системах автоматизации на базе контроллеров Advant OCS и AC 400. Данное устройство является ключевым компонентом для организации распределенных систем управления (DCS) и обеспечивает связь между контроллерами и удаленными узлами ввода-вывода по оптоволоконным линиям связи. Модуль ABB MB510 3BSE002540R1 предназначен для работы в составе высокоскоростной шины MasterBus 300, гарантируя надежную передачу данных в реальном времени на большие расстояния. Благодаря своей помехозащищенности и гальванической развязке, интерфейсный модуль MB510 3BSE002540R1 широко применяется на объектах энергетики, в металлургии и на химических производствах.

2. Описание продукта, параметры и характеристики

Модуль ABB MB510 3BSE002540R1 относится к семейству коммуникационных процессоров для систем управления Advant и имеет уникальный код заказа 3BSE002540R1 для точной идентификации при заказе запасных частей.

• Тип интерфейса: Оптоволоконный интерфейс для подключения к шине MasterBus 300 (MB300). Обеспечивает передачу данных по оптическому кабелю, что гарантирует полную гальваническую развязку и невосприимчивость к электромагнитным помехам.

• Скорость передачи: Поддерживает высокую скорость обмена данными, необходимую для работы распределенных систем управления в реальном масштабе времени. Модуль ABB MB510 3BSE002540R1 обеспечивает синхронизацию данных между контроллерами и удаленными узлами с минимальными задержками.

• Функционал: Основная задача ABB MB510 3BSE002540R1 — выполнение функций ведущего (Master) или ведомого (Slave) устройства на шине MB300. Модуль управляет потоком данных, осуществляет адресацию и контроль целостности передаваемой информации.

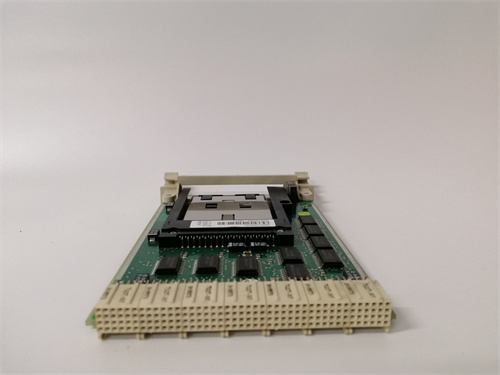

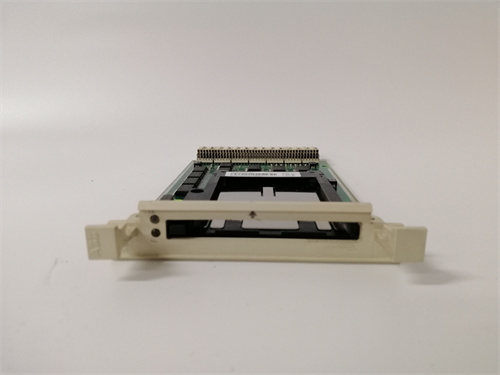

• Конструкция: Выполнен в стандартном формате еврокарты для установки в шасси контроллера (например, в корзину с блоками питания и процессорами). На лицевой панели расположены оптоволоконные разъемы (TX/RX) и светодиодные индикаторы статуса связи и диагностики.

• Индикация: Светодиоды на передней панели MB510 3BSE002540R1 отображают наличие питания, активность передачи данных и наличие ошибок на линии.

3. Преимущества и особенности

Использование модуля ABB MB510 3BSE002540R1 дает ряд существенных преимуществ при построении распределенных систем управления:

• Помехозащищенность: Оптоволоконная связь обеспечивает полную невосприимчивость к электромагнитным помехам, что критически важно на объектах с мощным электросиловым оборудованием, таким как преобразователи частоты и сварочные аппараты.

• Дальность связи: Позволяет организовывать связь между контроллерами и удаленными узлами на расстояния до нескольких километров без использования дополнительных усилителей и повторителей.

• Надежность: Модуль ABB MB510 3BSE002540R1 отличается высокой надежностью и длительным сроком службы благодаря отсутствию чувствительных к помехам электрических цепей на линии связи.

• Гальваническая развязка: Полная оптическая развязка защищает дорогостоящее оборудование контроллеров от перенапряжений, возникающих в полевых условиях при грозовых разрядах или коммутационных перенапряжениях.

4. Примеры применения

Коммуникационные модули ABB MB510 3BSE002540R1 широко применяются на крупных промышленных объектах с территориально распределенной структурой:

• Горно-обогатительные комбинаты: На фабриках по переработке руды модули ABB MB510 3BSE002540R1 используются для связи центрального диспетчерского пункта с удаленными узлами управления дробилками и конвейерами, расположенными на значительном расстоянии друг от друга.

• Нефтепроводы: На линейных участках магистральных нефтепроводов интерфейсные модули MB510 3BSE002540R1 обеспечивают связь между контроллерами запорной арматуры и диспетчерским центром, передавая данные о давлении и положении задвижек.

• Энергетика: На крупных тепловых электростанциях модули ABB MB510 3BSE002540R1 связывают контроллеры управления котлами и турбинами с общестанционной системой автоматизации, обеспечивая синхронную работу всех агрегатов.

5. Сравнение с конкурентами

На рынке коммуникационных модулей для оптоволоконных сетей в системах DCS конкурентами ABB являются Siemens (CP 343-1) и Emerson. ABB MB510 3BSE002540R1 имеет ряд особенностей:

• vs. Siemens CP 343-1: Модули Siemens чаще ориентированы на промышленный Ethernet (Profinet), в то время как ABB MB510 3BSE002540R1 специализируется на проприетарной высокоскоростной шине MB300, которая исторически широко распространена на объектах с устаревшим, но надежным парком оборудования ABB.

• vs. Emerson: Решения Emerson для оптоволоконной связи часто интегрированы в специализированные шасси. Модуль ABB MB510 3BSE002540R1 выигрывает за счет модульности и возможности установки непосредственно в корзину контроллера, что упрощает модернизацию существующих систем.

6. Рекомендации по выбору и меры предосторожности

При выборе и эксплуатации модуля ABB MB510 3BSE002540R1 учитывайте следующие аспекты:

1. Тип оптического кабеля: При заказе ABB MB510 3BSE002540R1 уточните тип используемого оптического кабеля (многомодовый или одномодовый) и тип разъемов. Для разных типов кабеля требуются соответствующие оптические трансиверы.

2. Конфигурация: Модуль требует настройки режима работы (Master/Slave) и адресации на шине. Убедитесь, что у вашего персонала есть необходимое программное обеспечение и навыки для конфигурации MB510 3BSE002540R1.

3. Чистота оптических разъемов: Поддерживайте чистоту оптических разъемов. Загрязнение может привести к затуханию сигнала и ошибкам связи. Используйте специальные чистящие средства для оптоволокна.

4. Оригинальность: Приобретайте оборудование у авторизованных дистрибьюторов ABB. Проверяйте соответствие заводской маркировки ABB MB510 3BSE002540R1 и сохранность антистатической упаковки.
