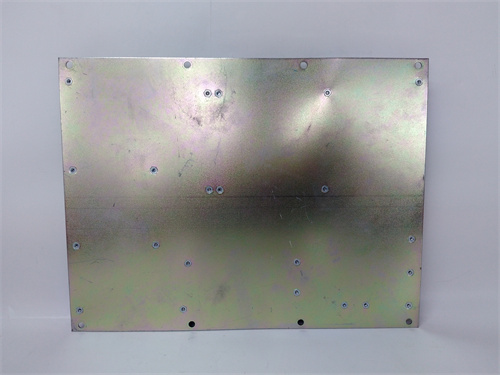

Обзор продукта: ABB DTCC901B

Модуль ABB DTCC901B представляет собой специализированный терминальный блок (Terminal Block) или интерфейсный модуль, разработанный компанией ABB для использования в системах управления турбокомпрессорами и газотурбинными установками. Данное устройство относится к серии DTCC и предназначено для подключения внешних цепей управления, датчиков и исполнительных механизмов к контроллеру турбоагрегата. Терминальный блок ABB DTCC901B обеспечивает надежное и удобное соединение полевых устройств с электронным блоком управления, что критически важно для безопасной и эффективной работы турбомашин.

Описание и технические параметры

Устройство ABB DTCC901B выполнено в стандартном модульном исполнении для установки в монтажные стойки систем управления турбокомпрессорами. Технические характеристики модуля ориентированы на работу с сигналами различного типа в условиях высоких требований к надежности:

• Назначение: Промежуточный терминальный блок для подключения внешних кабелей к контроллеру турбоагрегата.

• Типы сигналов: Поддержка дискретных входов/выходов, аналоговых сигналов (4-20 мА, 0-10 В), сигналов термопар и термосопротивлений (RTD).

• Клеммные соединения: Винтовые или пружинные клеммы для надежного подключения проводников различного сечения.

• Гальваническая развязка: Обеспечивает защиту управляющей электроники от помех и наводок с полевых цепей.

• Защита: Встроенные элементы защиты от перенапряжения и короткого замыкания на входных цепях.

• Индикация: Светодиодная индикация наличия питания и состояния отдельных каналов (для дискретных сигналов).
  Благодаря продуманной конструкции, ABB DTCC901B упрощает монтаж и обслуживание системы управления турбокомпрессором, обеспечивая удобный доступ ко всем точкам подключения.

Преимущества и особенности

Использование терминального блока ABB DTCC901B в системах управления турбомашинами дает ряд важных преимуществ:

• Удобство монтажа: Конструкция модуля обеспечивает легкий доступ к клеммам для подключения и обслуживания полевых кабелей.

• Надежность: Высококачественные клеммы и защита от вибраций гарантируют стабильное электрическое соединение даже при работе турбокомпрессора с высокими вибрационными нагрузками.

• Защита электроники: Встроенные элементы гальванической развязки и защиты от перенапряжения предохраняют дорогостоящий контроллер от повреждений при внештатных ситуациях в полевых цепях.

• Универсальность: Возможность подключения широкого спектра датчиков и исполнительных устройств, используемых в системах управления турбомашинами.

• Маркировка: Наличие мест для маркировки каналов упрощает идентификацию подключений и снижает вероятность ошибок при монтаже и обслуживании.
  Важно отметить, что модуль ABB DTCC901B прошел специальные испытания на электромагнитную совместимость (ЭМС) для использования в системах с высокими требованиями к помехозащищенности.

Области применения и примеры внедрения

Терминальный блок ABB DTCC901B находит применение в различных областях энергетики и промышленности, связанных с использованием турбомашин:

• Газоперекачивающие станции: Подключение датчиков давления, температуры и вибрации компрессоров, управление запорно-регулирующей арматурой.

• Газотурбинные электростанции: Соединение контроллера турбины с датчиками оборотов, температуры выхлопных газов, системы регулирования подачи топлива.

• Нефтехимическая промышленность: Управление турбокомпрессорами в технологических установках пиролиза и риформинга.

• Металлургия: Подключение систем управления турбовоздуходувками доменных печей.
  На одной из газокомпрессорных станций применение терминальных блоков ABB DTCC901B позволило унифицировать подключение полевых устройств к системе управления, упростить монтаж при модернизации и повысить надежность соединений в условиях вибрации от работающих газоперекачивающих агрегатов.

Сравнение с конкурентами

В отличие от аналогичных клеммных блоков и интерфейсных модулей других производителей (например, Siemens или Woodward), ABB DTCC901B имеет свои особенности:

• Специализация: Разработан специально для систем управления турбокомпрессорами ABB, что обеспечивает оптимальную совместимость и соответствие требованиям конкретного типа оборудования.

• Качество исполнения: Соответствует высоким стандартам ABB для ответственных применений в энергетике и тяжелой промышленности.

• Документация: Полный комплект технической документации и сертификатов, включая разрешения на применение во взрывоопасных зонах (при наличии соответствующего исполнения).

• Поддержка: Гарантированная длительная поддержка со стороны производителя, что особенно важно для объектов с длительным жизненным циклом (газопроводы, электростанции).
  Тем не менее, при выборе между ABB DTCC901B и продукцией других брендов, решающим фактором часто является тип установленной системы управления турбокомпрессором и требования проекта по унификации запасных частей.

Рекомендации по выбору и эксплуатации

При выборе и использовании терминального блока ABB DTCC901B следует учитывать несколько важных моментов:

1. Тип подключаемых сигналов: Убедитесь, что конфигурация клемм и встроенные цепи соответствуют типам сигналов от ваших датчиков и исполнительных устройств.

2. Сечение проводников: Проверьте, что клеммы модуля ABB DTCC901B поддерживают сечение проводов, используемых в вашем проекте.

3. Условия окружающей среды: Учитывайте температурный диапазон эксплуатации и требования по взрывозащите (для установки во взрывоопасных зонах может потребоваться специальное исполнение).

4. Маркировка: Обязательно используйте маркировку каналов в соответствии с проектной документацией для упрощения последующего обслуживания.

5. Заземление: Обеспечьте правильное заземление экранов кабелей и самого модуля в соответствии с рекомендациями производителя для минимизации помех.
   При проектировании систем управления турбомашинами рекомендуется предусматривать резервные терминальные блоки ABB DTCC901B на складе для быстрого восстановления работоспособности в случае повреждения. Также важно регулярно проверять надежность затяжки клеммных соединений в рамках регламентного обслуживания, особенно в условиях вибрации.
