Обзор и описание

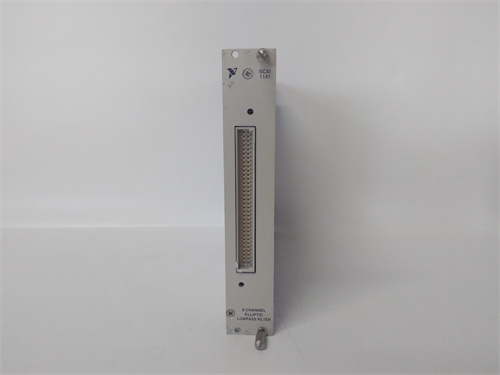

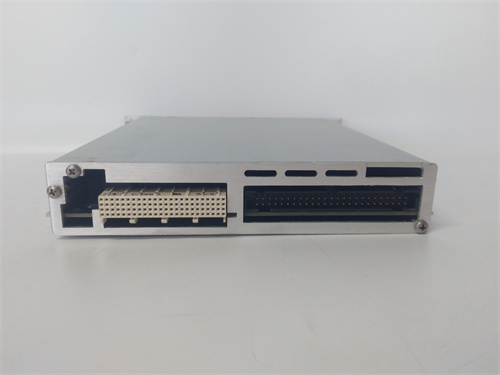

Представляем вашему вниманию модуль синхронного выборки-хранения NI SCXI-1141, разработанный компанией National Instruments для использования в системах сбора данных на базе платформы SCXI (Signal Conditioning eXtensions for Instrumentation). Данный модуль NI SCXI-1141 предназначен для одновременной фиксации мгновенных значений сигналов по нескольким каналам, что критически важно при измерении динамических процессов, таких как анализ вибраций, ударных нагрузок или контроль многофазных электрических систем. Модуль SCXI-1141 обеспечивает высокоточное согласование каналов по фазе и времени, позволяя восстанавливать истинную форму сигнала без искажений, вызванных последовательным опросом каналов.

Технические параметры

Модуль синхронной выборки NI SCXI-1141 характеризуется следующими техническими параметрами:

• Тип модуля: 8-канальный модуль аналогового ввода с одновременной выборкой и хранением (Simultaneous Sample and Hold) для шасси SCXI.

• Количество каналов: 8 дифференциальных или 16 каналов с общим выводом (в зависимости от режима конфигурации). Модуль NI SCXI-1141 позволяет синхронно фиксировать сигналы на всех каналах.

• Пропускная способность: Ширина полосы пропускания входного сигнала модуля SCXI-1141 составляет до 100 кГц, что делает его идеальным для широкого спектра динамических измерений.

• Входные диапазоны: Поддерживает программируемые диапазоны входного напряжения от ±100 мВ до ±10 В, что обеспечивает гибкость при работе с различными типами датчиков.

• Апертурная задержка: Минимальная апертурная задержка (менее 1 нс) и высокая степень подавления фазового сдвига между каналами гарантируют точное согласование сигналов модулем NI SCXI-1141.

• Совместимость: Полностью совместим со всеми шасси SCXI и платами сбора данных (DAQ) NI, поддерживающими управление через RTSI-шину или PXI-триггеры.

Преимущества и особенности

Использование модуля NI SCXI-1141 в системах сбора данных дает исследователям и инженерам ряд важных преимуществ:

1. Истинная синхронизация каналов: Модуль NI SCXI-1141 обеспечивает одновременную фиксацию сигналов по всем 8 каналам, что принципиально важно для измерения фазовых соотношений в многофазных системах, анализа переходных процессов и ударных воздействий.

2. Высокая точность: Благодаря лазерной подгонке компонентов, модуль SCXI-1141 гарантирует минимальный дрейф и высокую стабильность характеристик удержания сигнала во времени.

3. Гибкость конфигурации: Модуль NI SCXI-1141 может быть настроен программно с помощью NI-DAQ драйверов для работы в различных режимах и с разными диапазонами входных напряжений, что упрощает интеграцию в существующие измерительные системы.

4. Низкий уровень шумов: Схемотехнические решения, примененные в модуле SCXI-1141, обеспечивают высокое соотношение сигнал/шум, что критично при работе с низкоуровневыми сигналами датчиков вибрации и акустической эмиссии.

Применение

Модуль синхронной выборки NI SCXI-1141 находит широчайшее применение в научных исследованиях и промышленных испытаниях:

• Вибродиагностика и модальный анализ: Одновременный сбор данных с нескольких акселерометров для точного определения форм колебаний и диагностики вращающегося оборудования. Модуль NI SCXI-1141 является стандартным выбором для таких задач.

• Электротехника и энергетика: Измерение параметров многофазных электрических сетей, анализ качества электроэнергии и регистрация переходных процессов. Модуль SCXI-1141 позволяет точно фиксировать фазовые соотношения между токами и напряжениями.

• Акустические измерения: Синхронная запись сигналов с микрофонных решеток для определения направления на источник звука и анализа акустических полей.

• Машиностроение и материаловедение: Испытания на ударные нагрузки и вибропрочность, где требуется одновременная регистрация отклика конструкции в нескольких точках.

Сравнение с конкурентами

Прямыми конкурентами модуля NI SCXI-1141 являются модули синхронного сбора данных других производителей, таких как Siemens (серия PXI) и Data Translation (серия DT9837). По сравнению с ними:

• Экосистема LabVIEW: Модуль NI SCXI-1141 разработан для бесшовной интеграции с программным обеспечением LabVIEW, что позволяет инженерам быстро создавать сложные измерительные приложения без низкоуровневого программирования.

• Масштабируемость: Платформа SCXI, включая модуль SCXI-1141, позволяет наращивать количество каналов синхронного сбора данных практически неограниченно, объединяя несколько модулей и шасси в единую систему.

• Соотношение цена/качество: По сравнению с высокоскоростными осциллографами с большим количеством каналов, модуль NI SCXI-1141 предлагает более экономичное решение для многоканальных синхронных измерений с сохранением высокой точности.

Рекомендации по выбору и меры предосторожности

При выборе и эксплуатации модуля NI SCXI-1141 следует учитывать несколько важных аспектов:

1. Совместимость шасси: Убедитесь, что ваше шасси SCXI (например, SCXI-1000 или SCXI-1001) имеет достаточную мощность питания и свободный слот для установки модуля NI SCXI-1141. Некоторые старые модели шасси могут требовать обновления прошивки.

2. Соединительные кабели: Для подключения сигналов к модулю SCXI-1141 требуются специальные кабельные сборки и клеммные блоки (например, SHC68-68-EP или SCXI-1327). Уточнить совместимость аксессуаров можно на странице товара по ссылке.

3. Настройка апертуры: При работе с высокочастотными сигналами важно правильно настроить параметры апертурной задержки в программном обеспечении для минимизации фазовых искажений. Модуль NI SCXI-1141 предоставляет гибкие возможности для такой настройки.

4. Температурный режим: Модуль NI SCXI-1141 содержит прецизионные аналоговые компоненты. Для достижения паспортной точности рекомендуется прогревать систему в течение 15-20 минут после включения и избегать резких перепадов температуры в помещении.
