Описание и Назначение

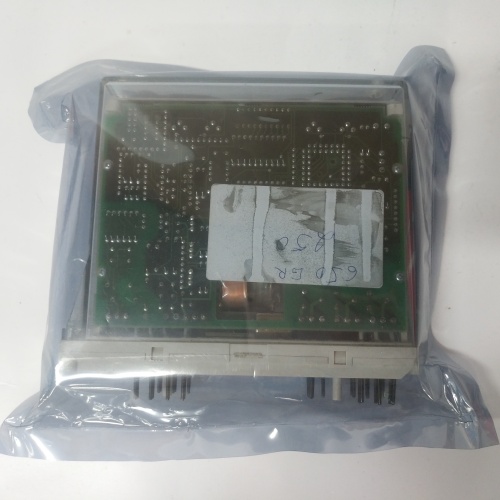

Модуль ABB RXIDK 2H 1MRK000838-HA представляет собой функциональный узел, который выполняет роль интерфейса пользователя и блока индикации в составе комплексных терминалов релейной защиты. Он разработан для работы в условиях высоковольтных подстанций, где требуется высокая устойчивость к электромагнитным полям и вибрации. Основная задача модуля 1MRK000838-HA — предоставление оперативному и обслуживающему персоналу информации о состоянии защищаемого объекта (линии электропередачи, трансформатора, генератора), текущих параметрах электрической сети и срабатываниях защит. Модуль содержит светодиодные индикаторы для отображения состояния различных функций защиты (например, "Пуск", "Срабатывание", "Неисправность") и может включать в себя органы управления (кнопки, переключатели) для выполнения оперативных переключений или сброса сигнализации.

Технические параметры

• Производитель: ABB

• Модель: ABB RXIDK 2H 1MRK000838-HA

• Тип: Модуль интерфейса и индикации релейной защиты

• Назначение: Установка в терминалы серии RXIDK для отображения информации и управления

• Элементы индикации: Светодиодные индикаторы (цветовая гамма - красный, зеленый, желтый) для отображения статуса и аварийных сигналов

• Органы управления: Кнопки/переключатели для управления функциями терминала (сброс, тестирование, переключение режимов)

• Интерфейс связи: Внутренняя шина терминала для обмена данными с процессорным модулем

• Питание: От внутренней шины терминала (обычно 24 В или 48 В постоянного тока)

• Степень защиты: Соответствует требованиям IP для щитового монтажа

• Диагностика: Встроенные функции самодиагностики (светодиодная индикация неисправности модуля)

Преимущества и особенности

Главным преимуществом ABB RXIDK 2H 1MRK000838-HA является его высокая надежность и специальная адаптация к требованиям энергетической отрасли. Модуль имеет прочную конструкцию, устойчивую к электромагнитным помехам (ЭМС) и механическим воздействиям, что гарантирует стабильную работу в условиях высоковольтных подстанций. Важной особенностью 1MRK000838-HA является его модульность и взаимозаменяемость в рамках серии RXIDK, что упрощает техническое обслуживание и ремонт терминалов защиты. Яркая светодиодная индикация обеспечивает отличную читаемость даже при ярком солнечном свете, попадающем на лицевую панель шкафа управления. Благодаря тесной интеграции с процессорными модулями ABB, модуль RXIDK 2H обеспечивает мгновенное отображение изменений состояния защит и позволяет оперативно реагировать на аварийные события в энергосистеме.

Области применения и примеры

Благодаря своим характеристикам, ABB RXIDK 2H 1MRK000838-HA находит широчайшее применение в различных объектах электроэнергетики.

• Подстанции высокого напряжения (35-750 кВ): В шкафах релейной защиты воздушных и кабельных линий электропередачи (ВЛ и КЛ), силовых трансформаторов, автотрансформаторов, шунтирующих реакторов. Модуль 1MRK000838-HA используется для индикации состояния защит на лицевой панели терминала.

• Распределительные устройства (РУ) генераторного напряжения электростанций: В цепях защиты генераторов и блоков генератор-трансформатор на тепловых (ТЭС), атомных (АЭС) и гидроэлектростанциях (ГЭС).

• Промышленные предприятия: На подстанциях, питающих электроэнергией непрерывные производства (металлургия, нефтехимия), где требуется надежная и быстрая локализация аварийных участков.

• Объекты железнодорожного транспорта: В системах тягового электроснабжения для защиты контактной сети и питающих линий.

Например, в шкафу защиты высоковольтной линии 220 кВ модуль F7130A из предыдущего примера мог бы управлять сигнализацией на более низком уровне, в то время как ABB RXIDK 2H 1MRK000838-HA будет непосредственно на лицевой панели терминала защиты сигнализировать диспетчеру о том, какая именно защита (дистанционная, токовая, дифференциальная) сработала при коротком замыкании на линии.

Сравнение с конкурентами

Основными конкурентами ABB RXIDK 2H 1MRK000838-HA являются модули интерфейса и индикации от других производителей систем релейной защиты, таких как Siemens (серия SIPROTEC) и Schneider Electric (серия Sepam, MICOM).

• Плюсы по сравнению с Siemens: В системах, построенных на оборудовании ABB, использование "родного" модуля интерфейса обеспечивает наилучшую совместимость и скорость отклика. Продукция ABB, включая RXIDK 2H, широко распространена на постсоветском пространстве, что упрощает поиск запчастей и обслуживание.

• Плюсы по сравнению с Schneider: Модули ABB серии RXIDK часто имеют более прочную и надежную механическую конструкцию, рассчитанную на долгие годы эксплуатации в суровых условиях. Логика индикации (цвета, мигание) у ABB часто более интуитивно понятна для персонала подстанций, привыкшего к определенным стандартам.

• Минусы: По сравнению с современными терминалами, имеющими полноценные графические дисплеи, модуль 1MRK000838-HA с дискретной светодиодной индикацией предоставляет меньше информации о параметрах аварии (осциллограммы, векторные диаграммы). Кроме того, модули ABB могут быть дороже универсальных решений от менее именитых производителей.

Рекомендации по выбору и меры предосторожности

При выборе ABB RXIDK 2H 1MRK000838-HA необходимо точно идентифицировать версию модуля и его совместимость с конкретным типом терминала защиты. Код 1MRK000838-HA должен точно соответствовать спецификации вашего оборудования. Рекомендуется сверять маркировку на модуле с технической документацией на терминал защиты.

Меры предосторожности:

1. Квалификация персонала: Все работы по замене модулей в терминалах релейной защиты должны выполняться персоналом, имеющим соответствующий допуск и квалификацию по электробезопасности.

2. Обесточивание: Перед заменой модуля, по возможности, отключайте оперативное питание терминала защиты, если это допустимо по условиям работы энергосистемы. Модуль RXIDK 2H может поддерживать горячую замену, но для исключения ошибок лучше следовать инструкции.

3. Антистатическая защита: При работе с модулем используйте антистатический браслет, чтобы избежать повреждения электронных компонентов статическим электричеством.

4. Маркировка цепей: При отсоединении и подключении шлейфов, соединяющих модуль с другими частями терминала, обязательно запоминайте или маркируйте их расположение для правильной обратной сборки.
