Обзор продукта

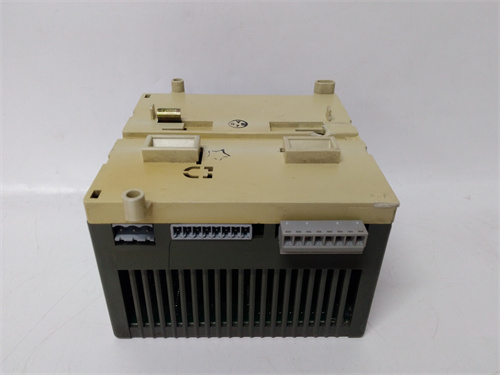

ABB 07AI90-S GJR5252200R0101 представляет собой специализированный аналоговый модуль ввода, предназначенный для высокоточного сбора данных в системах автоматизации ABB. Данный модуль является ключевым компонентом для приема сигналов от различных датчиков с унифицированными токовыми и напряжениями выходами. 07AI90-S от ABB разработан для работы в составе распределенных систем управления на базе контроллеров AC800M и других, обеспечивая надежную гальваническую развязку и помехозащищенность каналов. Архитектура ABB 07AI90-S GJR5252200R0101 гарантирует стабильность измерений даже в условиях значительных электромагнитных помех, характерных для тяжелой промышленности. Благодаря своей модульной конструкции, 07AI90-S легко интегрируется в существующие шкафы автоматизации без необходимости серьезной доработки проекта.

Технические характеристики (Параметры)

• Тип модуля: Аналоговый ввод

• Количество каналов: 8 дифференциальных / 16 однополярных (конфигурируемых)

• Диапазоны входных сигналов:

• Ток: 0…20 мА, 4…20 мА

• Напряжение: 0…10 В, ±10 В, 0…5 В, ±5 В

• Разрешение АЦП: 14 бит (с возможностью повышения до 16 бит программными методами)

• Основная погрешность: ±0.1% от диапазона

• Напряжение питания: 24 В DC (потребление от шины + внешнее для датчиков)

• Гальваническая развязка: 500 В AC (групповая, каналы/шина)

• Входной импеданс:

• По току: 250 Ом

• По напряжению: > 1 МОм

• Степень защиты корпуса: IP20

• Рабочая температура: От -20°C до +60°C

• Диагностика: Индивидуальная светодиодная индикация состояния каналов, диагностика обрыва петли (для 4…20 мА)

Преимущества и особенности

Главным преимуществом ABB 07AI90-S GJR5252200R0101 является его исключительная точность и гибкость конфигурации каналов. Вы можете индивидуально настраивать каждый канал под конкретный тип датчика, что особенно ценно на объектах с разнородным парком полевого оборудования. 07AI90-S от ABB поддерживает функцию аппаратной фильтрации сигналов, что позволяет эффективно подавлять высокочастотные помехи еще до этапа аналого-цифрового преобразования. Встроенная диагностика модуля ABB 07AI90-S непрерывно контролирует целостность цепей, мгновенно сигнализируя об обрыве провода при использовании токовой петли 4-20 мА. Компактный корпус GJR5252200R0101 позволяет экономить пространство в шкафах управления, а надежные клеммные соединители обеспечивают виброустойчивый контакт в условиях работы тяжелого оборудования.

Области применения и примеры использования

ABB 07AI90-S GJR5252200R0101 находит широкое применение в технологических процессах, требующих прецизионного контроля аналоговых параметров:

• Нефтепереработка: Мониторинг давления и температуры в колоннах ректификации, контроль расхода сырья.

• Химическая промышленность: Измерение уровня и плотности агрессивных сред в реакторах, контроль pH.

• Целлюлозно-бумажная промышленность: Регулирование концентрации массы, контроль давления в напорных ящиках бумагоделательных машин.

• Горнодобывающая промышленность: Мониторинг параметров пульпы в обогатительных циклах, контроль загрузки мельниц.

• Пример: В ходе модернизации системы управления котлоагрегатом на ТЭЦ, установка 07AI90-S от ABB позволила повысить точность поддержания температуры перегретого пара до ±1.5°C, что привело к снижению удельного расхода топлива. Благодаря высокой помехозащищенности ABB 07AI90-S GJR5252200R0101, удалось избавиться от "шумящих" показаний датчиков кислорода, стабилизировав процесс горения.

Сравнение с конкурентами

В сравнении с аналогичными модулями ввода, например, Siemens SM331 (6ES7331-7KF02) или Yokogawa AAR145, ABB 07AI90-S предлагает лучшее соотношение цены и количества каналов с возможностью индивидуальной настройки. В отличие от многих конкурентов, 07AI90-S от ABB поддерживает как дифференциальное, так и однополярное подключение без потери количества каналов. Модуль ABB 07AI90-S демонстрирует более высокую скорость опроса каналов в циклическом режиме по сравнению с модулями Emerson серии F, что критически важно для систем противоаварийной защиты (ESD). Надежность компонентов GJR5252200R0101 подтверждена сертификатами для применения во взрывоопасных зонах (ATEX, IECEx).

Рекомендации по выбору и меры предосторожности

При выборе ABB 07AI90-S GJR5252200R0101 обратите внимание на версию прошивки и совместимость с вашим контроллером. Для подключения термопар и других низкоуровневых сигналов обязательно используйте экранированные витые пары. Заземление экрана должно выполняться только с одной стороны (со стороны шкафа управления) для избежания образования "земляных петель". При монтаже 07AI90-S от ABB строго соблюдайте полярность подключения внешнего питания 24В для запитки датчиков. Не допускается установка или извлечение модуля при включенном питании системной шины. Для обеспечения заявленной точности измерений рекомендуется проводить периодическую калибровку каналов ABB 07AI90-S в соответствии с регламентом производителя. Убедитесь в наличии свободного места для естественной вентиляции вокруг модуля GJR5252200R0101 для отвода тепла.
