Обзор продукта

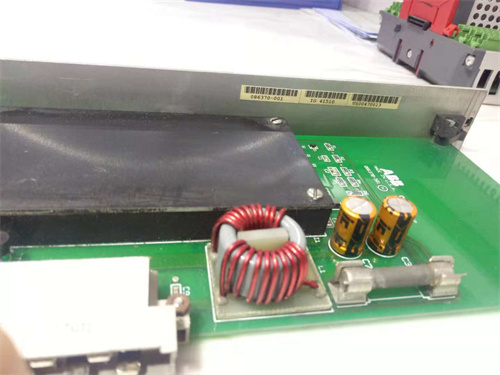

ABB 086370-001 SDCS-CON-4 представляет собой специализированный модуль контроллера, предназначенный для использования в системах управления электроприводами ABB, в частности в серии преобразователей частоты и тиристорных возбудителей. Данный модуль является "мозгом" системы управления, отвечая за обработку сигналов обратной связи и формирование управляющих импульсов для силовых ключей. 086370-001 от ABB относится к семейству SDCS-CON-4 и широко применяется в промышленных установках, требующих высокой динамики и точности регулирования скорости и момента. Архитектура ABB 086370-001 SDCS-CON-4 построена на базе высокопроизводительного сигнального процессора, обеспечивающего минимальное время отклика на изменения технологических параметров. Благодаря своей надежности, модуль 086370-001 зарекомендовал себя как стандартное решение для модернизации устаревших тиристорных преобразователей.

Технические характеристики (Параметры)

• Тип модуля: Плата управления (Control Board) для приводов DC и AC

• Процессор: 32-битный сигнальный процессор (DSP)

• Память: Flash-память для хранения программного обеспечения, RAM для рабочих данных

• Входы/Выходы на плате:

• Аналоговые входы: 2 (для задания скорости/тока и обратной связи)

• Аналоговые выходы: 2 (для контроля параметров)

• Дискретные входы: 4 (для команд Пуск/Стоп и др.)

• Дискретные выходы: 2 (сигнализация состояния)

• Интерфейсы связи: Последовательный порт (RS-232/RS-485) для подключения панели оператора или ПК

• Формирователи импульсов: 6 каналов для управления тиристорами (с гальванической развязкой)

• Входы синхронизации: 3 фазы для синхронизации с сетью

• Напряжение питания платы: 24 В DC (стабилизированное)

• Рабочая температура: От 0°C до +55°C

• Степень защиты: IP00 (открытая плата для монтажа внутри шкафа)

Преимущества и особенности

Главное преимущество ABB 086370-001 SDCS-CON-4 заключается в его специализированной архитектуре, оптимизированной именно для задач управления электроприводами. В отличие от универсальных ПЛК, данная плата содержит все необходимые узлы для непосредственного управления тиристорным мостом: цепи синхронизации с сетью, формирователи импульсов с высокой помехозащищенностью и быстродействующие контуры регулирования тока и скорости. 086370-001 от ABB обладает энергонезависимой памятью для хранения параметров настройки привода, что критически важно при потере основного питания. Наличие встроенных диагностических светодиодов на плате ABB 086370-001 позволяет оперативно оценить наличие питающих напряжений и прохождение синхроимпульсов. Компактное исполнение SDCS-CON-4 обеспечивает легкую замену вышедшей из строя платы без необходимости демонтажа всей силовой части преобразователя.

Области применения и примеры использования

ABB 086370-001 SDCS-CON-4 традиционно используется в мощных электроприводах постоянного и переменного тока, где требуется высокое качество регулирования:

• Металлургия: Приводы клетей прокатных станов, рольгангов, моталок и разматывателей.

• Цементная промышленность: Приводы сырьевых и цементных мельниц, вращающихся печей.

• Горнодобывающая промышленность: Приводы ленточных конвейеров большой протяженности, экскаваторов, дробилок.

• Бумагоделательное производство: Приводы секций бумагоделательных машин, накатов, перемоточных станков.

• Пример: На одном из металлургических комбинатов замена вышедшей из строя платы управления на 086370-001 от ABB позволила восстановить работоспособность клети "Дуо" всего за 2 часа, что предотвратило многомиллионные убытки от простоя стана. Диагностические возможности модуля ABB 086370-001 SDCS-CON-4 помогли быстро выявить проблему с обратной связью по току якоря, которая и привела к аварийной остановке предыдущей платы.

Сравнение с конкурентами

На рынке плат управления для тиристорных преобразователей прямыми аналогами ABB 086370-001 SDCS-CON-4 являются решения Siemens (например, C98043 для приводов SIMOREG) и Eurotherm (590 series). Главное отличие 086370-001 от ABB заключается в более глубокой интеграции с устаревшими, но все еще эксплуатируемыми системами приводов ABB типа DCS 500/600. Для модернизации таких систем плата ABB 086370-001 часто является единственным "родным" решением, не требующим переделки силовой схемы и замены тиристоров. В сравнении с универсальными решениями на базе ПЛК, SDCS-CON-4 обеспечивает на порядок меньшее время реакции контура тока (единицы микросекунд против миллисекунд), что критически важно для качества металлопроката.

Рекомендации по выбору и меры предосторожности

При выборе ABB 086370-001 SDCS-CON-4 крайне важно убедиться в соответствии версии программного обеспечения (прошивки) конкретной модели привода и типу силовой схемы (однозвенная/двухзвенная, реверсивная/нереверсивная). Неправильная версия ПО может привести к некорректной работе или выходу из строя силовых ключей. При замене платы 086370-001 от ABB строго соблюдайте процедуру снятия электростатического заряда с инструмента и собственного тела, так как компоненты платы чувствительны к статике. Перед установкой новой платы ABB 086370-001 внимательно осмотрите разъемы и шлейфы на предмет окисления или повреждений. Настройка параметров нового модуля должна выполняться квалифицированным персоналом, имеющим опыт работы с приводами ABB. При монтаже SDCS-CON-4 обеспечьте надежное крепление платы для исключения вибраций, способных вызвать микротрещины в пайках.
