Обзор продукта

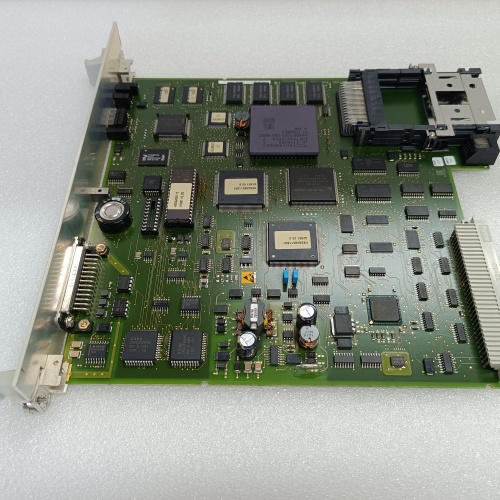

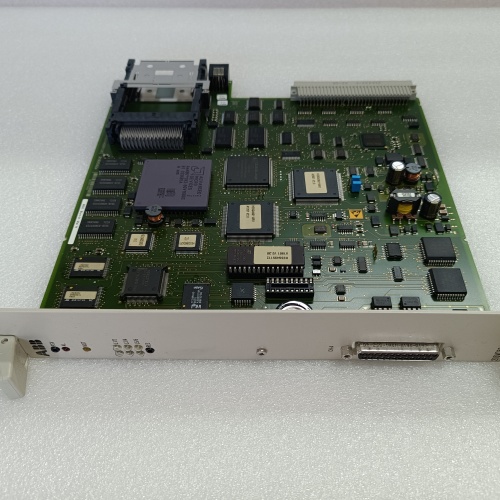

ABB 216VC62A HESG324436R2/F представляет собой коммуникационный модуль (интерфейсный модуль) для подключения контроллеров серии AC 800M к промышленным сетям Profibus DP. Данный модуль является ключевым компонентом распределенных систем управления (DCS) ABB, обеспечивающим высокоскоростной обмен данными между контроллером и удаленными устройствами ввода-вывода, частотными преобразователями, интеллектуальными датчиками и исполнительными механизмами, поддерживающими протокол Profibus DP. 216VC62A HESG324436R2/F от ABB относится к семейству коммуникационных интерфейсов для процессоров PM851/PM856/PM860 и других контроллеров AC 800M, устанавливается в специальные слоты расширения контроллера и обеспечивает полную интеграцию сети Profibus в среду программирования Control Builder.

Архитектура ABB 216VC62A HESG324436R2/F построена на базе выделенного коммуникационного процессора, который самостоятельно обрабатывает протоколы Profibus DP (DP-V0, DP-V1), освобождая центральный процессор контроллера для выполнения прикладных задач. Модуль поддерживает скорость передачи данных до 12 Мбит/с и может работать как ведущее (Master) устройство класса 1 (DP-V1 Master) в сети Profibus, управляя до 125 ведомыми устройствами. Благодаря встроенной гальванической развязке и защите от электромагнитных помех, модуль 216VC62A обеспечивает надежную связь в тяжелых промышленных условиях. Простота конфигурирования через библиотеки Profibus в Control Builder и наличие светодиодной индикации состояния делают его удобным в эксплуатации и диагностике.

Технические характеристики (Параметры)

• Тип модуля: Коммуникационный модуль Profibus DP для контроллеров AC 800M

• Производитель: ABB (серия 800xA, Industrial IT)

• Совместимость: Контроллеры AC 800M (PM851, PM856, PM860, PM861, PM864, PM866 и др.)

• Установка: Слоты расширения (обычно CEX - Communication Extension) контроллера AC 800M

• Тип разъема: 9-контактный D-Sub (розетка) на передней панели

• Поддерживаемые протоколы:

• Profibus DP (Decentralized Peripherals) согласно IEC 61158

• DP-V0 (циклический обмен данными)

• DP-V1 (ациклический обмен данными для диагностики и параметрирования)

• Режимы работы: Ведущий (Master) класса 1 (DP-V1 Master)

• Интерфейс Profibus: RS-485, гальванически изолированный

• Скорость передачи данных: Автоматическое определение или настраиваемая: от 9.6 кбит/с до 12 Мбит/с

• Количество подключаемых устройств: До 125 ведомых устройств (Profibus DP Slaves)

• Объем данных ввода-вывода: До 384 байт входных данных и 384 байт выходных данных (зависит от версии прошивки)

• Количество подключаемых модулей ввода-вывода: Зависит от конфигурации, типично до 32 модулей на один канал Profibus

• Интеграция: Полная интеграция с Control Builder (библиотеки Profibus, импорт GSD-файлов)

• Диагностика:

• Светодиодная индикация питания (PWR)

• Индикация состояния связи Profibus (RUN, ERR)

• Диагностика через Control Builder (статус сети, диагностика ведомых устройств)

• Гальваническая развязка: 500 В AC (между интерфейсом Profibus и внутренними цепями контроллера)

• Напряжение питания: +5 В DC (от контроллера AC 800M через внутреннюю шину)

• Потребляемая мощность: 2 Вт (типичная)

• Степень защиты корпуса: IP20 (для монтажа в шкафу)

• Рабочая температура: От 0°C до +55°C

• Температура хранения: От -40°C до +70°C

• Относительная влажность: 5-95% без конденсации

• Виброустойчивость: Соответствует IEC 60068-2-6

• Габаритные размеры: 120 мм x 80 мм x 40 мм (В x Ш x Г) - типовые для модулей CEX

• Вес: 0.2 кг (приблизительно)

• Соответствие стандартам: CE, UL, CSA, RoHS

Преимущества и особенности

Главное преимущество ABB 216VC62A HESG324436R2/F заключается в его бесшовной интеграции с экосистемой ABB 800xA и контроллерами AC 800M. Модуль полностью поддерживается средой программирования Control Builder, что позволяет конфигурировать сеть Profibus DP, импортировать GSD-файлы ведомых устройств и настраивать обмен данными с использованием стандартных библиотечных блоков, не требуя изучения дополнительных специализированных инструментов. Это значительно упрощает и ускоряет разработку проектов.

216VC62A HESG324436R2/F от ABB поддерживает расширенный протокол DP-V1, обеспечивающий ациклический обмен данными. Это позволяет не только передавать циклические данные процесса (входы/выходы), но и выполнять диагностику, параметрирование и калибровку интеллектуальных полевых устройств (частотных преобразователей, позиционеров клапанов, анализаторов) непосредственно из Control Builder или из системы управления активами (AMS) без прерывания основного цикла управления. Это особенно важно для предиктивного обслуживания и оптимизации технологических процессов.

Уникальной особенностью модуля ABB 216VC62A является поддержка режима "горячей замены" (Hot-Swap) для некоторых типов контроллеров AC 800M (при наличии соответствующих версий контроллера и прошивки). Это позволяет заменять неисправный коммуникационный модуль без отключения питания контроллера и без остановки технологического процесса, что критически важно для непрерывных производств.

Модуль 216VC62A оснащен встроенным выделенным коммуникационным процессором, который самостоятельно управляет всей нагрузкой по протоколу Profibus DP. Это освобождает центральный процессор контроллера AC 800M для выполнения задач управления и регулирования, что особенно важно в системах с большим количеством ведомых устройств или с высокими требованиями к производительности (малое время цикла).

Встроенная гальваническая развязка интерфейса Profibus (500 В AC) защищает контроллер AC 800M от помех и перенапряжений, которые могут возникать в длинных линиях связи или при подключении устройств с различными потенциалами земли. Это повышает надежность и живучесть системы управления в целом.

Светодиодная индикация на передней панели модуля (PWR, RUN, ERR) позволяет оперативно оценить состояние связи Profibus без подключения к программатору. Зеленый светодиод PWR горит при наличии питания, RUN мигает при нормальной работе сети, ERR загорается при наличии ошибок связи. Это упрощает пусконаладку и поиск неисправностей.

Компактный размер модуля (занимает один слот расширения контроллера AC 800M) позволяет экономить место в шкафах управления и размещать несколько коммуникационных модулей (например, Profibus, Modbus, Ethernet) в одном контроллере для подключения к различным сетям.

Области применения и примеры использования

ABB 216VC62A HESG324436R2/F широко применяется в системах управления на базе AC 800M в различных отраслях промышленности:

• Нефтегазовая промышленность: Интеграция удаленных модулей ввода-вывода S800 I/O по Profibus DP на компрессорных станциях, установках подготовки газа, нефтеперекачивающих станциях. Подключение частотных преобразователей (ACS800, ACS880) для управления насосами и компрессорами по Profibus.

• Нефтехимия и химическая промышленность: Связь с интеллектуальными позиционерами клапанов (например, Fisher DVC, Metso ND) для управления и диагностики, подключение анализаторов газа и жидкости, интеграция удаленных терминалов ввода-вывода.

• Энергетика: Управление вспомогательным оборудованием ТЭС и АЭС через сети Profibus DP: частотные преобразователи дымососов и вентиляторов, удаленные модули ввода-вывода S800 для контроля температуры и давления.

• Целлюлозно-бумажная промышленность: Управление приводами бумагоделательных машин через Profibus DP, сбор данных с датчиков технологического процесса.

• Водоснабжение и канализация: Управление насосными агрегатами с частотными преобразователями, сбор данных с удаленных станций водозабора и очистки.

• Металлургия: Управление приводами рольгангов, насосов, вентиляторов, интеграция датчиков технологического процесса.

• Пример: На Астраханском газоперерабатывающем заводе модули 216VC62A HESG324436R2/F от ABB используются в контроллерах AC 800M для управления установками сероочистки газа. Через Profibus DP подключено более 50 частотных преобразователей ACS800, управляющих насосами подачи амина, и несколько десятков удаленных терминалов S800 I/O для сбора данных с датчиков давления, температуры и расхода в полевых условиях. Благодаря высокой скорости передачи данных (12 Мбит/с) и малому времени цикла, система обеспечивает точное регулирование параметров процесса и быструю реакцию на изменения. Использование DP-V1 позволяет диагностировать состояние каждого частотного преобразователя (температура IGBT, ток, напряжение) и своевременно выявлять приближающиеся отказы.

Сравнение с конкурентами

В линейке ABB основными аналогами 216VC62A являются коммуникационные модули 216VC61A (более старая версия) и модули для других сетей (например, 216VC63A для Modbus). 216VC62A HESG324436R2/F от ABB выгодно отличается поддержкой DP-V1 и большей производительностью по сравнению с устаревшими версиями.

По сравнению с коммуникационными модулями других производителей систем DCS (например, Emerson DeltaV серии S-series с модулями Profibus, Siemens PCS 7 с интерфейсами CP 443-5), модуль ABB 216VC62A предлагает схожие характеристики, но выигрывает за счет полной интеграции с Control Builder и экосистемой 800xA, что обеспечивает единообразный подход к конфигурированию всех сетей и устройств в проекте.

В отличие от универсальных промышленных шлюзов (например, Anybus X-gateway или Softing), которые могут конвертировать Profibus в другие протоколы, модуль 216VC62A является штатным компонентом контроллера AC 800M, обеспечивающим прямой доступ к данным Profibus без дополнительных задержек на преобразование протоколов и без необходимости в отдельных корпусах и питании.

По сравнению с модулями связи для ПЛК других производителей (например, Siemens CP 342-5 для S7-300), модуль ABB 216VC62A поддерживает работу в составе DCS с горячим резервированием контроллеров и имеет более глубокую диагностику, интегрированную в систему управления активами.

Рекомендации по выбору и меры предосторожности

При выборе ABB 216VC62A HESG324436R2/F убедитесь, что модуль совместим с используемым контроллером AC 800M по версии аппаратного обеспечения и прошивки. Проверьте также версию Control Builder - для работы с модулем может требоваться определенная версия (обычно 5.1 или выше). На корпусе модуля указан полный код HESG324436R2/F - убедитесь, что заказываете именно эту версию.

При конфигурировании 216VC62A HESG324436R2/F от ABB в Control Builder установите соответствующий коммуникационный модуль в конфигурацию контроллера (в слот расширения). Затем настройте параметры сети Profibus: скорость передачи данных (должна быть одинакова для всех устройств), адрес ведущего, таймауты. Для каждого подключаемого ведомого устройства импортируйте его GSD-файл и настройте обмен данными (входы/выходы).

При монтаже модуля соблюдайте правила защиты от статического электричества. Устанавливайте модуль только в обесточенный контроллер. Убедитесь, что модуль правильно вставлен в направляющие и надежно зафиксирован - это обеспечивает надежный контакт с внутренней шиной контроллера.

Подключение к сети Profibus выполняйте с использованием стандартного 9-контактного разъема D-Sub с внутренней подводкой. Используйте только качественные кабели Profibus (экранированная витая пара) с волновым сопротивлением 150 Ом. На обоих концах сети обязательно установите терминаторы (сопротивления 220 Ом между А и В линиями). Для ответвлений (шлейфов) используйте только активные разветвители, если они необходимы.

Обеспечьте правильное заземление экрана кабеля Profibus - только с одной стороны (обычно со стороны модуля 216VC62A) для исключения образования "земляных петель". Для длинных линий связи (более 200 метров на скорости 12 Мбит/с) используйте повторители (репитеры) Profibus.

При программировании используйте стандартные библиотечные блоки Profibus из Control Builder. Обрабатывайте диагностическую информацию от модуля 216VC62A и от каждого ведомого устройства. Это позволит своевременно выявлять проблемы связи (обрыв, пропадание устройства, ошибки параметризации) и принимать соответствующие меры.

Периодически проверяйте состояние светодиодной индикации на модуле. Зеленый светодиод PWR должен гореть постоянно. Зеленый RUN должен мигать при нормальной работе сети. Красный ERR или его отсутствие при наличии питания сигнализирует о неисправности - проверьте конфигурацию и состояние сети.

Для ответственных применений рекомендуется использовать резервирование на уровне контроллера (два контроллера AC 800M в режиме горячего резерва) и резервирование сети Profibus (два канала, два модуля 216VC62A) для обеспечения отказоустойчивости системы управления. Это требует дополнительной конфигурации в Control Builder и соответствующего проектирования сети.

При возникновении проблем со связью используйте диагностические функции Control Builder и, при необходимости, специализированные анализаторы протокола Profibus для выявления конфликтов адресов, неправильных скоростей или неисправностей кабельной системы.

Все работы по монтажу, конфигурированию и обслуживанию модуля должны выполняться квалифицированным персоналом, сертифицированным ABB и имеющим опыт работы с системами 800xA и контроллерами AC 800M, а также знающим принципы построения сетей Profibus DP.
