ABB Dsmb DSMB-03C

Обзор продукта: ABB DSMB-03CABB DSMB-03C — это оригинальный модуль безопасности

E-mail:sales@cxplc.com Нажмите для получения скидки


  • Место происхождения:

    瑞士
  • Номер проекта:

    Dsmb DSMB-03C
  • Порт отгрузки:

    Shanghai,HK
  • Время поставки:

    Через 2 - 3 рабочих дня после оплаты
Подробности продукции

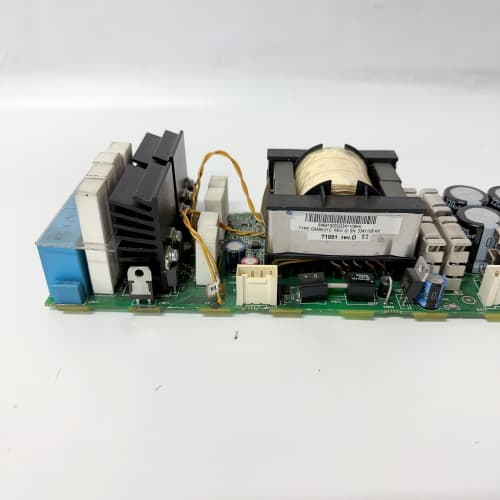

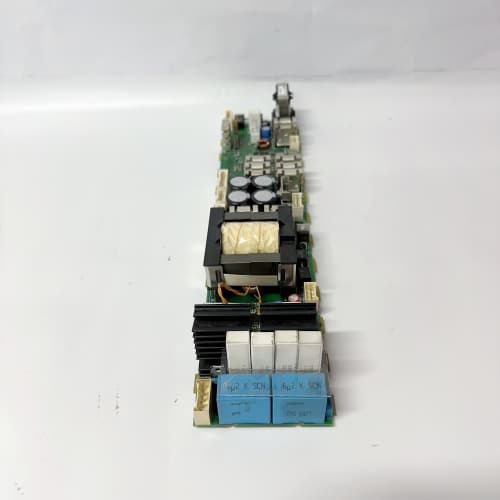

Обзор продукта: ABB DSMB-03C

ABB DSMB-03C — это оригинальный модуль безопасности (Safety Module), разработанный ABB для использования в контроллерах промышленных роботов IRC5 и IRC5P. Модуль является частью системы функциональной безопасности SafeMove, которая позволяет реализовать безопасное ограничение рабочего пространства робота, безопасное замедление движения, безопасный останов и другие функции безопасности без использования внешних систем защиты (световых завес, ограждений). ABB DSMB-03C получает сигналы от датчиков положения осей робота (энкодеры) и в реальном времени контролирует соответствие движения робота заданным безопасным зонам и параметрам. При нарушении безопасных условий модуль инициирует безопасный останов робота. Использование оригинального модуля ABB DSMB-03C гарантирует соответствие требованиям стандартов функциональной безопасности ISO 13849-1 (PL d / PL e) и IEC 62061 (SIL 2 / SIL 3).


Технические параметры

Для модуля ABB DSMB-03C характерны следующие технические характеристики:

ПараметрЗначение
Тип продуктаМодуль безопасности (Drive Safety Module Board / SafeMove Module)
СовместимостьКонтроллеры ABB IRC5, IRC5P (Single Cabinet, Dual Cabinet, Compact)
НазначениеМониторинг безопасных зон (Safe Zones), безопасного ограничения скорости (Safe Speed), безопасного останова (Safe Stop), безопасного направления движения (Safe Direction)
Функции безопасностиSafe Zone (SZS), Safe Speed (SSM), Safe Stop (SS1, SS2, SOS), Safe Direction (SDI), Safe Torque Off (STO)
Входы безопасности2 канала для подключения внешних устройств безопасности (E-stop, световые завесы, блокировки ограждений)
Выходы безопасности2 канала (релейные) для безопасного отключения приводов (STO)
ИнтерфейсыПодключение к энкодерам осей робота (для получения данных о положении и скорости); связь с платой управления приводами (drive board)
Стандарты безопасностиISO 13849-1 (PL d / PL e), IEC 62061 (SIL 2 / SIL 3), IEC 61800-5-2
Питание24 В DC (от системной шины контроллера)
Степень защитыIP20 (для установки в шкаф контроллера)
МонтажУстанавливается на плату управления приводами (drive board) или в специальный слот в шкафу контроллера
ДиагностикаСветодиодная индикация состояния, самодиагностика с передачей данных в RobotWare

Преимущества и особенности

Выбор модуля ABB DSMB-03C обеспечивает ряд критических преимуществ:

  1. Интегрированная функциональная безопасность: ABB DSMB-03C в составе системы SafeMove позволяет реализовать функции безопасности непосредственно в контроллере робота, без использования внешних систем (PLC безопасности, релейных блоков). Это снижает сложность системы, уменьшает затраты на оборудование и монтаж, а также сокращает время пусконаладки.

  2. Безопасное ограничение рабочего пространства (Safe Zone): ABB DSMB-03C позволяет задать безопасные зоны (геометрические ограничения) для робота. При приближении к границе зоны робот автоматически снижает скорость, а при ее пересечении — выполняет безопасный останов. Это позволяет использовать роботов в ячейках без физических ограждений (при соблюдении требований风险评估).

  3. Безопасное замедление и останов (Safe Speed & Safe Stop): Модуль ABB DSMB-03C контролирует скорость движения робота и обеспечивает безопасное замедление при срабатывании систем безопасности. Поддерживаются различные режимы останова: SS1 (Safe Stop 1 — торможение с последующим отключением привода), SS2 (Safe Stop 2 — торможение с сохранением управления), SOS (Safe Operating Stop — останов с сохранением позиции).

  4. Высокий уровень безопасности (SIL 3 / PL e): ABB DSMB-03C соответствует самым высоким уровням функциональной безопасности (SIL 3 по IEC 62061, PL e по ISO 13849-1). Это позволяет использовать его в наиболее критичных применениях, где требуется максимальная защита персонала.

  5. Встроенная диагностика и самоконтроль: ABB DSMB-03C имеет встроенные функции самодиагностики, которые непрерывно проверяют исправность модуля, датчиков и цепей безопасности. При обнаружении неисправности модуль автоматически переходит в безопасное состояние и уведомляет оператора через систему RobotWare.

  6. Простота конфигурации: Настройка функций безопасности ABB DSMB-03C выполняется в среде RobotStudio с использованием интуитивно понятного интерфейса SafeMove Configuration Tool. Это позволяет легко задавать безопасные зоны, скорости и логику работы без необходимости написания сложного программного кода.


Области применения

ABB DSMB-03C находит применение в роботизированных системах, где требуется высокий уровень безопасности и гибкость взаимодействия человека и робота:

Область примененияТиповые функции безопасности
Сборочные линии (человеко-роботическое взаимодействие)Безопасное ограничение скорости и момента при совместной работе оператора и робота (HRC — Human-Robot Collaboration); безопасное замедление при приближении оператора
Сварочные комплексыБезопасное ограничение рабочей зоны сварочного робота; безопасный останов при открытии ограждения; безопасное замедление при обслуживании
Паллетирование и упаковкаБезопасное ограничение зоны паллетирования; безопасный останов при вторжении оператора в опасную зону
Машиностроение (обработка материалов)Безопасное ограничение зоны загрузки/выгрузки станков; безопасное замедление при снятии/установке деталей
Лабораторные и медицинские примененияБезопасное ограничение скорости и момента при работе робота в непосредственной близости от человека
Ячейки без физических огражденийИспользование SafeMove для создания виртуальных ограждений (зон) вместо физических барьеров, что экономит пространство и повышает гибкость производства

Сравнение с альтернативными решениями

На рынке систем безопасности для робототехники ABB DSMB-03C (SafeMove) конкурирует с решениями других производителей:

ХарактеристикаABB DSMB-03C (SafeMove)Siemens SINUMERIK SafetyKUKA KSS SafetyFANUC DCS (Dual Check Safety)
ИнтеграцияПолная (в контроллере IRC5)Полная (в контроллере)Полная (в контроллере)Полная (в контроллере)
Уровень безопасностиSIL 3 / PL eSIL 3 / PL eSIL 2 / SIL 3 / PL dSIL 2 / PL d
ФункцииSafe Zone, Safe Speed, Safe Stop, Safe Direction, Safe Torque OffSafe Zone, Safe Speed, Safe Stop, Safe Torque OffSafe Zone, Safe Speed, Safe Stop, Safe Torque OffSafe Zone, Safe Speed, Safe Stop
КонфигурацияRobotStudio (SafeMove Configuration Tool)SINUMERIK OperateKUKA WorkVisualFANUC ROBOGUIDE
Сложность настройкиНизкаяСредняяСредняяСредняя

Рекомендации по выбору и замене

При выборе и замене ABB DSMB-03C необходимо учитывать следующие факторы:

  1. Верификация совместимости: ABB DSMB-03C совместим с контроллерами IRC5 и IRC5P. Убедитесь, что версия RobotWare поддерживает данный модуль. Для старых версий контроллеров может потребоваться обновление прошивки.

  2. Проверка конфигурации SafeMove: При замене ABB DSMB-03C необходимо сохранить конфигурацию SafeMove (безопасные зоны, скорости, параметры) из существующего модуля или восстановить ее из архива проекта RobotStudio. После установки нового модуля загрузите конфигурацию и убедитесь в корректности работы функций безопасности.

  3. Тестирование после замены: После замены ABB DSMB-03C и загрузки конфигурации необходимо выполнить обязательное тестирование всех функций безопасности:

    • Проверку срабатывания внешних устройств безопасности (E-stop, световые завесы, блокировки ограждений).

    • Проверку безопасных зон (проведение робота по границам зон, проверка замедления и останова).

    • Проверку безопасного ограничения скорости.

    • Проверку режимов безопасного останова (SS1, SS2, SOS).

    • Проверку Safe Torque Off (STO) — отключение приводов при срабатывании безопасности.

  4. Документирование: После замены и тестирования ABB DSMB-03C обновите документацию по роботизированной ячейке, включая протоколы тестирования функций безопасности. Это важно для подтверждения соответствия требованиям охраны труда и промышленной безопасности.


Меры предосторожности

  • Отключение питания: Перед установкой или заменой ABB DSMB-03C необходимо полностью отключить питание контроллера и выдержать время разряда конденсаторов (не менее 5-10 минут). Проверьте отсутствие напряжения с помощью вольтметра.

  • Электростатическая защита (ESD): ABB DSMB-03C содержит чувствительные к статическому электричеству компоненты. Все работы по установке, замене и настройке должны производиться с использованием заземленного антистатического браслета и на заземленной поверхности.

  • Функции безопасности: ABB DSMB-03C является критическим компонентом системы безопасности. Замена модуля должна выполняться только квалифицированным персоналом, прошедшим обучение по работе с системами функциональной безопасности (SafeMove).

  • Валидация после замены: После любой замены ABB DSMB-03C необходимо выполнить полную валидацию системы безопасности в соответствии с требованиями ISO 13849-2 (проверка и тестирование). Не допускается ввод робота в эксплуатацию без подтверждения работоспособности всех функций безопасности.

  • Проверка целостности цепей безопасности: При замене ABB DSMB-03C проверьте состояние цепей подключения внешних устройств безопасности (E-stop, световые завесы). Убедитесь в отсутствии повреждений кабелей, ослабления контактов, коррозии.

  • Утилизация: Отработавший модуль ABB DSMB-03C содержит электронные компоненты и подлежит раздельной утилизации в соответствии с директивой WEEE. Не допускается захоронение модуля в неподготовленном виде.
