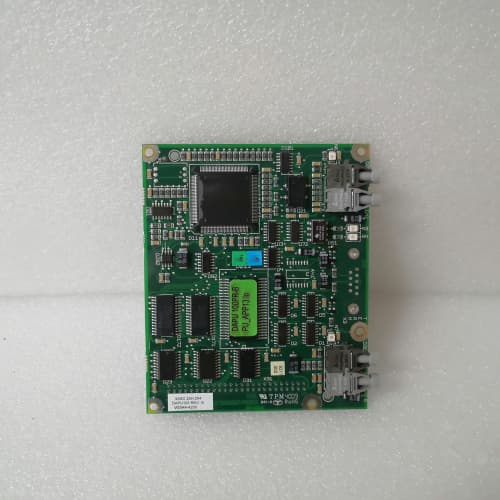

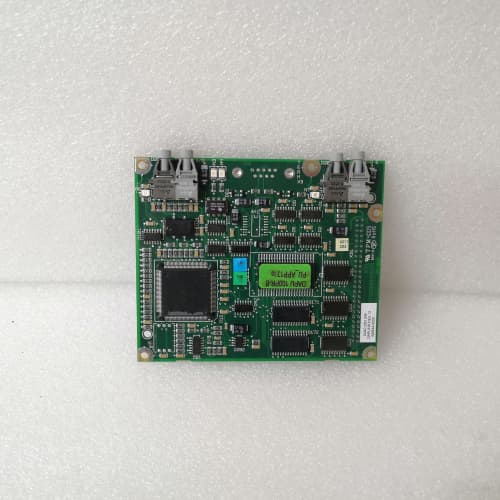

Обзор продукта: ABB SINT-4130C

ABB SINT-4130C — это оригинальный модуль расширения ввода-вывода (I/O Extension Module), разработанный ABB для установки на частотные преобразователи серий ACS510, ACS550 и ACS800. Модуль подключается к плате управления привода через специализированный разъем расширения и предоставляет дополнительные каналы для подключения полевых устройств: датчиков давления, температуры, расхода, кнопок управления, сигнальных ламп, реле и других исполнительных механизмов. Использование ABB SINT-4130C позволяет гибко адаптировать привод к специфическим требованиям технологического процесса без необходимости приобретения внешних модульных систем ввода-вывода, что снижает затраты и упрощает интеграцию.

Технические параметры

Для модуля ABB SINT-4130C характерны следующие технические характеристики:

Преимущества и особенности

Выбор модуля расширения ABB SINT-4130C обеспечивает ряд значительных преимуществ:

1. Увеличение количества каналов ввода-вывода: Базовые платы управления частотных преобразователей ACS510/ACS550 имеют ограниченное количество встроенных входов/выходов (6 DI, 3 DO, 2 AI, 1 AO). ABB SINT-4130C добавляет 4 дискретных входа, 2 дискретных выхода и 2 аналоговых входа, что позволяет подключать дополнительные датчики (температуры, давления, расхода), внешние устройства управления (кнопки, переключатели) и исполнительные механизмы без использования внешних контроллеров.

2. Гибкость конфигурации: Дискретные входы ABB SINT-4130C программно конфигурируются как PNP (источник) или NPN (сток), что обеспечивает совместимость с различными типами датчиков и систем управления. Аналоговые входы могут быть настроены на сигналы напряжения (0-10 В) или тока (0-20 мА / 4-20 мА) без использования внешних преобразователей.

3. Простота интеграции: Модуль ABB SINT-4130C интегрируется непосредственно в систему управления привода. Все дополнительные сигналы доступны через параметры привода (группы параметров 10-13 для ACS800, группы 10-13 для ACS550/ACS510), что позволяет легко настраивать логику работы, задавать уставки, контролировать состояние и передавать данные по промышленным сетям.

4. Надежность и гальваническая развязка: ABB SINT-4130C обеспечивает гальваническую изоляцию между входными/выходными цепями и системной шиной привода, что защищает электронику привода от помех и перенапряжений, поступающих с полевого оборудования.

5. Компактность и экономия места: Установка ABB SINT-4130C непосредственно на плату управления привода позволяет избежать использования отдельного шкафа для модулей ввода-вывода, что особенно важно при ограниченном монтажном пространстве.

6. Совместимость с DriveStudio/DriveWindow: Модуль полностью поддерживается в программном обеспечении ABB DriveStudio и DriveWindow, что обеспечивает удобную настройку, мониторинг и диагностику.

Области применения

ABB SINT-4130C находит применение в системах электропривода, где требуется расширение функциональности и подключение дополнительных полевых устройств:

Сравнение с альтернативными решениями

На рынке модулей расширения ввода-вывода для частотных преобразователей ABB SINT-4130C конкурирует с решениями других производителей и внешними модульными системами:

Рекомендации по выбору и замене

При выборе и замене ABB SINT-4130C необходимо учитывать следующие факторы:

1. Верификация совместимости с приводом: ABB SINT-4130C совместим с частотными преобразователями ABB серий ACS510, ACS550 и ACS800. Однако для некоторых версий привода может потребоваться обновление прошивки (firmware) платы управления. Перед заказом убедитесь, что версия прошивки вашего привода поддерживает работу с данным модулем расширения.

2. Проверка наличия свободного слота расширения: ABB SINT-4130C подключается к плате управления привода через специальный разъем расширения (обычно обозначается как X1, X2 или X3). Убедитесь, что этот разъем не занят другим модулем (например, платой оптоволоконной связи, платой Fieldbus или другим модулем расширения).

3. Тип монтажа: Модуль ABB SINT-4130C устанавливается непосредственно на плату управления привода с помощью специальных стоек. Проверьте наличие необходимого монтажного пространства в шкафу управления и убедитесь, что модуль не будет мешать охлаждению других компонентов.

4. Конфигурация параметров: После установки ABB SINT-4130C необходимо настроить соответствующие параметры привода:

• Для ACS800: параметры группы 10 (DI, DO), 11 (AI), 12 (AO), 13 (AI расширение).

• Для ACS550/ACS510: параметры группы 10 (Digital Inputs), 11 (Digital Outputs), 12 (Analog Inputs), 13 (Analog Outputs).

• Определите назначение каждого канала, масштабирование аналоговых сигналов, логику работы дискретных входов/выходов, фильтрацию сигналов.

5. Архивирование конфигурации: Перед заменой ABB SINT-4130C сохраните параметры привода с помощью программного обеспечения DriveStudio или DriveWindow. После установки нового модуля загрузите сохраненную конфигурацию для восстановления всех настроек.

Меры предосторожности

• Отключение питания: Перед установкой или заменой ABB SINT-4130C необходимо полностью отключить питание частотного преобразователя. Убедитесь, что питание отключено, и выдержано время разряда конденсаторов звена постоянного тока (обычно не менее 5-10 минут). Проверьте отсутствие напряжения на силовых цепях с помощью вольтметра.

• Электростатическая защита (ESD): ABB SINT-4130C содержит чувствительные к статическому электричеству компоненты. Все работы по установке, замене и настройке должны производиться с использованием заземленного антистатического браслета и на заземленной поверхности.

• Правильность подключения: При подключении внешних устройств к ABB SINT-4130C строго соблюдайте полярность и номиналы сигналов:

• Напряжение питания дискретных входов — 24 В DC (не подавайте 230 В!).

• Аналоговые входы — не превышайте допустимые значения (макс. 10 В / 20 мА).

• Дискретные выходы — не превышайте допустимый ток (0.5 А).

• Согласование заземления: Правильное заземление ABB SINT-4130C и экранированных кабелей датчиков критически важно для обеспечения помехозащищенности и точности измерений. Используйте экранированные кабели для аналоговых сигналов и подключайте экран на стороне привода к заземляющей шине.

• Прокладка кабелей: Избегайте прокладки сигнальных кабелей (подключенных к ABB SINT-4130C) вблизи силовых кабелей (питание двигателя, питание привода). Минимальное расстояние между сигнальными и силовыми кабелями должно составлять 150-200 мм.

• Проверка после установки: После установки ABB SINT-4130C и включения питания выполните:

• Проверку индикации питания на модуле (при наличии светодиодов).

• Убедитесь, что привод корректно идентифицирует модуль (отсутствие ошибок типа "I/O board not responding" или "Configuration mismatch").

• Проверьте работу дискретных входов (изменение состояния при замыкании контактов, отображение в параметрах привода).

• Проверьте работу аналоговых входов (подайте тестовый сигнал 4-20 мА или 0-10 В и проверьте отображение значения в параметрах привода).

• Проверьте работу дискретных выходов (включение/отключение в ручном режиме через параметры привода).
