Обзор и параметры регулятора возбуждения BASLER DECS-200-2L

Вас приветствует эксперт в области систем управления и автоматизации для электроэнергетики, специализирующийся на оборудовании для генераторов. Давайте детально рассмотрим цифровой регулятор возбуждения для синхронных генераторов.

Продукт и его описание

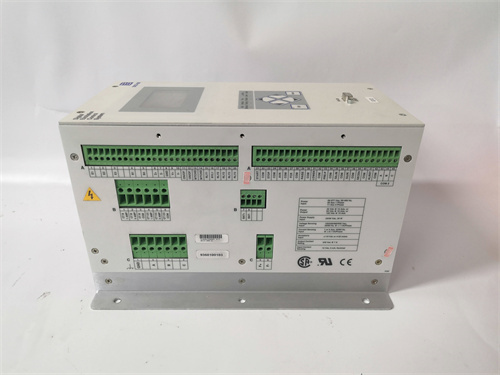

BASLER DECS-200-2L — это компактный, полнофункциональный цифровой регулятор возбуждения (Digital Excitation Control System), разработанный компанией Basler Electric для автоматического регулирования напряжения синхронных генераторов малой и средней мощности. Этот регулятор является частью известной серии DECS и предназначен для управления током возбуждения генератора, обеспечивая стабильное выходное напряжение при изменении нагрузки и поддерживая устойчивую параллельную работу с сетью или другими генераторами. Регулятор BASLER DECS-200-2L сочетает в себе функции управления, регулирования, защиты и мониторинга в одном устройстве, заменяя собой устаревшие аналоговые и электромеханические системы. Для получения полных технических характеристик, руководств по настройке и сертификатов обратитесь к официальным ресурсам Basler Electric по ссылке: BASLER DECS-200-2L . Простота, надежность и функциональность регуляторов серии DECS, включая модель DECS-200-2L, обеспечили им широкое применение в распределенной энергетике.

Технические параметры и характеристики

• Тип устройства: Цифровой регулятор возбуждения для синхронных генераторов.

• Основные функции: Автоматическое регулирование напряжения (AVR), регулирование коэффициента мощности (VAR/PF), режим подстройки поля (FCR).

• Режимы работы: Автономный (изохронный), сетевой (дроп-регулирование), параллельная работа генераторов с равным распределением реактивной мощности.

• Входные сигналы:

• Напряжение генератора (VT) и ток (CT).

• Напряжение сети (для сетевого режима).

• Дискретные входы для внешних команд (пуск/стоп, повышение/понижение, перевод режимов).

• Выходные сигналы:

• Импульсный выход для управления тиристорным мостом (полевой вывод F+/F-).

• Аналоговые и дискретные выходы для индикации, сигнализации и связи с АСУ ТП.

• Коммуникационные интерфейсы: Встроенные порты RS-232/RS-485 (Modbus RTU) для связи с ПК для настройки и интеграции в SCADA-системы.

• Защитные функции: Защита от превышения/понижения напряжения и тока возбуждения, защита от потери возбуждения, защита от перегрузки по току статора, ограничитель поля (U/F).

• Питание: Широкий диапазон напряжений питания от источника постоянного или переменного тока.

• Корпус: Компактный, для монтажа на DIN-рейку или панель.

Преимущества и отличительные особенности

1. Компактность и полнофункциональность: Регулятор BASLER DECS-200-2L объединяет в одном небольшом корпусе все необходимые функции для современного управления возбуждением, что упрощает проектирование, монтаж и снижает занимаемое пространство в шкафу управления.

2. Простота настройки и ввода в эксплуатацию: Интуитивно понятное меню на передней панели с графическим дисплеем и кнопками навигации позволяет производить базовую настройку без использования ПК. Для тонкой настройки используется бесплатное ПО DECS Comm.

3. Высокая точность и динамика регулирования: Цифровые алгоритмы PID-регулирования обеспечивают быстрое и точное поддержание напряжения генератора с минимальным отклонением при скачках нагрузки.

4. Гибкость и адаптивность: Наличие нескольких предустановленных и программируемых пользователем кривых дропа (Droop), режимов работы и защитных функций позволяет идеально адаптировать DECS-200-2L под конкретный генератор и требования объекта.

5. Надежность и устойчивость: Устройство спроектировано для работы в жестких условиях, обладает защитой от электромагнитных помех и соответствует отраслевым стандартам. Его модульная архитектура и качественные компоненты гарантируют долгий срок службы.

Примеры применения в различных отраслях

• Распределенная генерация (ДГУ): Управление дизель-генераторными установками (ДГУ) на объектах телекоммуникаций, промышленных предприятиях, в больницах и коммерческих зданиях в качестве основного или резервного источника питания.

• Когенерация (ТЭЦ): Регулирование возбуждения генераторов на мини-ТЭЦ, работающих на газу или биотопливе.

• Гидроэнергетика (МГЭС): Управление возбуждением малых гидрогенераторов.

• Промышленность: Регулирование синхронных двигателей с большим приводным моментом, используемых, например, в компрессорах или мельницах.

• Судовая энергетика: Управление судовыми дизель-генераторами.

Сравнение с аналогами конкурентов

BASLER DECS-200-2L конкурирует на рынке с компактными цифровыми регуляторами возбуждения других производителей, таких как Cummins (КОММАТ), Leroy-Somer (LSA), Marathon (Blue Chip), Enercon и Woodward (SE). Его ключевыми преимуществами являются признанный бренд Basler Electric с многолетней историей в системах возбуждения, отличное соотношение цены и функциональности, а также простая, но эффективная конструкция, проверенная в тысячах установок по всему миру. По сравнению с более сложными и дорогими системами (например, ABB UNITROL 1000 или Siemens 7KN), DECS-200-2L предлагает оптимальный набор функций для генераторов средней мощности.

Рекомендации по выбору и важные замечания

1. Согласование с генератором: Проверьте соответствие номинальных параметров регулятора DECS-200-2L (максимальное выходное напряжение и ток возбуждения) параметрам вала возбудителя или тиристорного моста конкретного генератора.

2. Точная настройка параметров: Для обеспечения устойчивой работы и оптимального качества электроэнергии критически важно правильно настроить параметры PID-регулятора, уставки защит и кривую дропа. Используйте руководство и при необходимости обратитесь к специалисту.

3. Правильный монтаж и проводка: Строго следуйте схемам подключения, особенно для цепей измерения напряжения (VT) и тока (CT). Неправильная фазировка или полярность приведет к некорректной работе. Используйте экранированные кабели для аналоговых сигналов.

4. Интеграция с системой управления: Заранее определите, какие параметры (напряжение, ток, аварии) необходимо передавать в SCADA. Используйте встроенный протокол Modbus RTU для этой цели. Для настройки связи потребуется ПО DECS Comm и точные параметры регистров, указанные в документации. Актуальные данные доступны по ссылке: BASLER DECS-200-2L (https://www.example.com/basler-decs-200-2l).

5. Тестирование и ввод в эксплуатацию: Перед подключением к генератору выполните проверку статики регулятора. При первом пуске внимательно следите за поведением напряжения и тока возбуждения. Всегда имейте под рукой заводские настройки по умолчанию для возможности сброса.
