Описание продукта

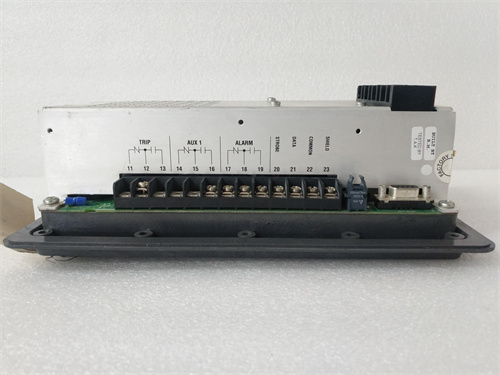

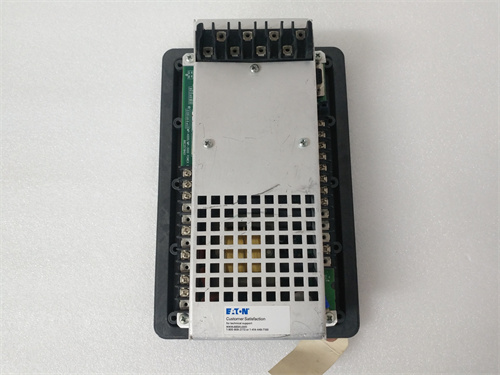

EATON MP3010 66D2205G01 — это компактный программируемый логический контроллер (ПЛК), представляющий собой базовый модуль в расширяемой системе управления Eaton M-PACT. Этот контроллер MP3010 (подробнее: Изучить спецификации на сайте Eaton) является ядром для создания недорогих, но эффективных систем автоматизации для малых и средних приложений. EATON MP3010 66D2205G01 характеризуется наличием встроенных дискретных и аналоговых входов/выходов, что позволяет использовать его как автономное решение. Он поддерживает подключение расширительных модулей по локальной шине, что делает систему MP3010 гибкой и масштабируемой под растущие задачи.

Технические параметры и характеристики

• Тип устройства: Компактный модульный ПЛК (расширяемый).

• Центральный процессор: Встроенный в базовый модуль.

• Встроенные I/O (типовые для серии):

• Дискретные входы (DI): 14 или 16 (24 В DC).

• Дискретные выходы (DO): 10 (релейные или транзисторные).

• Аналоговые входы (AI): 2 (0-10 В или 0/4-20 мА).

• Память программы: Объем зависит от конкретной модификации в артикуле 66D2205G01.

• Интерфейсы связи:

• Порт программирования: RS-232/RS-485.

• Поддерживаемые сетевые модули (опционально): Ethernet, PROFIBUS DP, CANopen, MODBUS RTU.

• Питание: 24 В DC (для транзисторных версий) или 100-240 В AC (для релейных версий).

• Корпус: Монтируется на DIN-рейку.

• Программирование: Среда Eaton EasySoft (на базе CoDeSys) или более ранние версии.

Преимущества и особенности

1. Компактность и «все-в-одном»: Базовый модуль EATON MP3010 содержит в себе процессор, источник питания, встроенные I/O и порт программирования, что минимизирует занимаемое пространство и упрощает монтаж для небольших задач.

2. Масштабируемость: Наличие локальной шины для подключения расширительных модулей (дополнительные дискретные и аналоговые I/O, специальные модули) позволяет наращивать систему по мере необходимости, защищая первоначальные инвестиции.

3. Гибкость конфигурации выходов: Модельный ряд обычно включает версии с релейными выходами (для управления нагрузками переменного тока) и транзисторными выходами (для высокочастотного переключения постоянного тока), что позволяет выбрать оптимальный вариант MP3010 66D2205G01 для конкретного применения.

4. Открытость и стандарт CoDeSys: Программирование в среде, соответствующей стандарту IEC 61131-3 (CoDeSys), обеспечивает знакомую логику разработки (LD, FBD, ST, SFC) и облегчает миграцию программ между устройствами разных производителей.

5. Интеграция в экосистему Eaton: Хорошо сочетается с другим оборудованием Eaton, таким как устройства плавного пуска, частотные преобразователи и низковольтная коммутационная аппаратура, предлагая комплексное решение.

Примеры применения в различных отраслях

• Управление станками и оборудованием: Автоматизация отдельных станков (сверлильных, прессовых, окрасочных камер), упаковочных машин, где требуется управление циклами, сигнализация и подсчет.

• Системы контроля доступа и охраны: Управление шлагбаумами, турникетами, освещением и сигнализацией на основе сигналов со считывателей карт и датчиков.

• Управление HVAC (вентиляция, отопление, кондиционирование): Реализация логики работы чиллеров, вентиляционных установок, контроль температуры и управление заслонками.

• Автоматизация зданий (БАС): Контроль освещения, управление жалюзи, мониторинг энергопотребления в офисных зданиях или гостиницах.

• Небольшие производственные линии: Координация работы нескольких приводов, конвейеров и роботизированных тележек (AGV) в логистических системах.

Сравнение с аналогами конкурентов

По сравнению с нерасширяемыми «моноблочными» ПЛК (например, Siemens LOGO! или Zelio Relay), контроллер EATON MP3010 66D2205G01 предлагает путь для роста системы. В сравнении с более дорогими и высокопроизводительными системами (Siemens S7-1200, Schneider Electric Modicon M221) серия MP3000 часто выигрывает в цене для базовых задач, но может уступать в вычислительной мощности, объеме памяти и скорости работы встроенных интерфейсов. Его ключевая ниша — проекты, где изначально нужен компактный контроллер «все-в-одном», но с четкой перспективой незначительного расширения в будущем.

Рекомендации по выбору и важные замечания

1. Расшифровка артикула: Код 66D2205G01 содержит информацию о конкретной конфигурации (тип выходов, напряжение питания, вариант исполнения). Крайне важно свериться с официальным каталогом Eaton для этого точного артикула, чтобы подтвердить параметры встроенных I/O и питания.

2. Программное обеспечение: Уточните, какая версия Eaton EasySoft или другого ПО требуется для программирования именно этой модификации. Совместимость сред программирования может различаться для разных аппаратных ревизий.

3. Планирование расширения: Если есть вероятность роста системы, сразу оцените необходимое количество слотов для расширительных модулей и их доступность на рынке.

4. Сетевая интеграция: Если требуется сетевое подключение (Ethernet, PROFIBUS), необходимо заранее предусмотреть бюджет и место в шкафу для соответствующего коммуникационного модуля.

5. Актуальность и поддержка: Серия MP3000 является зрелой. При выборе EATON MP3010 (подробнее: Изучить спецификации на сайте Eaton) для нового проекта проверьте наличие долгосрочной гарантии поставок и технической поддержки со стороны производителя и дистрибьюторов.

6. Документация: Перед проектированием и программированием обязательно найдите и изучите руководство пользователя и технический даташит для точной модели EATON MP3010 66D2205G01.
