Параметры и характеристики

Мощность счетчика:

Количество событий: до 4 гигабайт.

Частот диапазон измерен: 116 x 10 ^ - 3 гц до 2,5 МГЦ.

Цикл/ширин пульсац диапазон измерен: 400 нс до 8,5899 икс 10 ^ 6 эс (32 - битн счита с плава запят), 400 нс до 858 (32 беззнаков цел).

Диапазон генерации волн/импульсов: от 0,0076 до 2,5 МГЦ.

Диапазон прерывателей таймера/периодической шины VME: от 0,0076 до 1,000 Hz.

Процессор:

Пластина содержит 15 МХЗ 68хгц процессоров.

Выход:

Максимум 24 дискретных выходных канала, программируемых.

Ортогональная позиция контролирует выход, разрешающая способность управления с минус 1/4 волн; Максимальная скорость шага — 1,25 МГЦ, шаг + 32767 на каждую инструкцию.

Память и операция:

Стандарт ANSI/IEEE 754-1985 используется в 32 - битной плавающей точке.

64 кбит VMEbus окна памяти.

Интерфейс:

RS-422 дифференциал интерфейса поддерживает однополюсный вход TTL.

24 контрольных/измерительных интерфейса: 24 часов, 24 двери, 24 выхода.

Размер и вес

Размер: 115 мм x 48 мм x 150mm (длина x широкая x и высота x).

Вес: около 1,2 кг (без упаковки и приложений).

сер

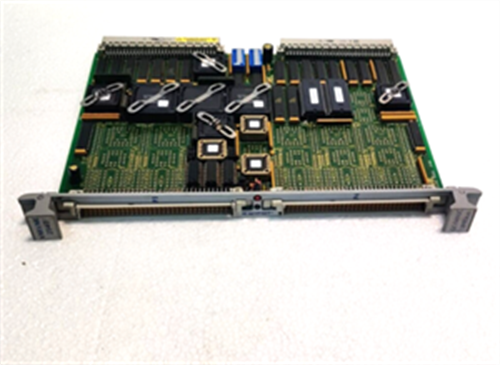

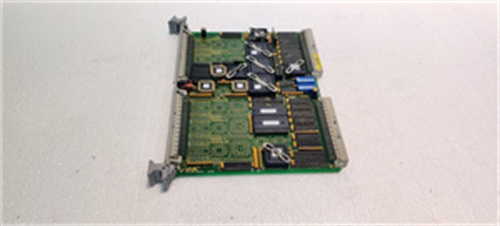

VMIVME-2540 принадлежит к линейной архитектуре VME и является частью серии VMIC/GEFanuc.

характеристик

Высокая точность: обеспечение цифровых измерений с высокой точностью и производственная способность, применимая к применению, которое требует точных измерений.

Программирование: с программированием, которое может быть настроено и запрограммировано в соответствии с конкретными требованиями приложения.

Гибкость: поддержка множественных функций и конфигурации выходного канала, таких как импульсная последовательность/генерация квадратных волн, измерение ортогональных позиций и т.д.

Реализация: возможность обрабатывать задачи управления в реальном времени, такие как сбор данных, обработка сигналов и т.д.

Легко конфигурировать: с простым, последовательным отображением пользовательского интерфейса, удобным для конфигурации и программирования пользователя.
