Технические характеристики

1. Питание

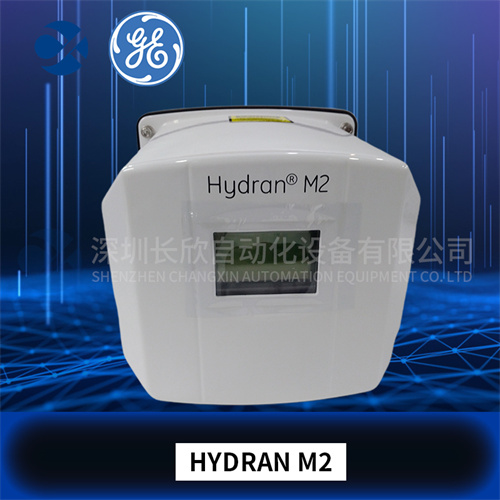

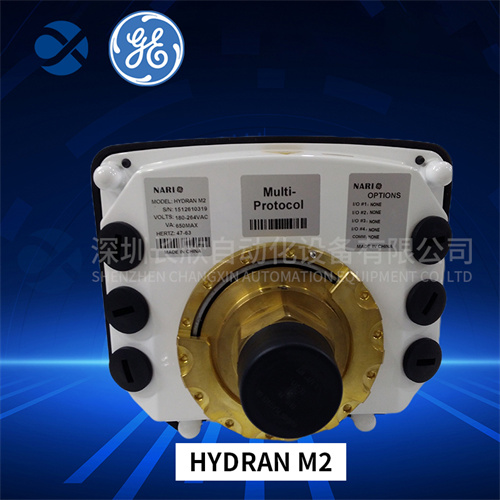

• Газоанализатор HYDRAN M2 работает от напряжения 100 - 240 В AC, 50/60 Гц, что обеспечивает его совместимость с различными электросетями. Средняя потребляемая мощность составляет около 30 Вт.
2. Метод анализа и чувствительность
• Использует метод газового хроматографии для определения концентрации различных газов, таких как водород (H₂), метан (CH₄), этан (C₂H₆), этилен (C₂H₄) и ацетилен (C₂H₂) в трансформаторном масле. Чувствительность к различным газам составляет от нескольких ppm (частей на миллион), что позволяет детектировать даже малейшие изменения в составе газов.
3. Время анализа
• Время одного цикла анализа составляет около 30 - 60 минут, в зависимости от настроек и требований конкретного проекта. Это позволяет получать регулярные и актуальные данные о состоянии трансформаторного масла.
4. Интерфейсы связи
• Оборудован Ethernet - интерфейсом для передачи данных по сети. Поддерживает протоколы TCP/IP и может быть легко интегрирован в существующие системы мониторинга и управления. Также есть последовательный порт RS - 485 для связи с другими устройствами или контроллерами.

Назначение

1. Мониторинг трансформаторов
• Основное назначение HYDRAN M2 - мониторинг состояния трансформаторов. Анализ газов, выделяющихся в трансформаторном масле, позволяет выявить потенциальные неисправности, такие как перегрев обмоток, дуговые разряды или химические реакции внутри трансформатора.
2. Предотвращение аварий
• Регулярный мониторинг концентрации газов в трансформаторном масле позволяет своевременно обнаружить аномалии и предпринять меры по предотвращению аварийных ситуаций, таких как выход трансформатора из строя или пожар.
3. Планирование технического обслуживания
• Анализ данных, полученных от HYDRAN M2, позволяет планировать техническое обслуживание трансформаторов более эффективно. Это может снизить затраты на ремонт и увеличить срок службы оборудования.

Вес и размеры

1. Вес
• Вес газоанализатора составляет около 15 кг, что делает его удобным для установки и транспортировки.
2. Размеры
• Габаритные размеры: длина - 450 мм, ширина - 350 мм, высота - 250 мм. Компактный размер позволяет разместить его вблизи трансформаторов или в специальных шкафах мониторинга.

Особенности

1. Высокая точность
• Высокая чувствительность и точность анализа газов обеспечивают надежное выявление даже малейших аномалий в состоянии трансформатора.
2. Автоматический анализ
• Газоанализатор работает автоматически, что позволяет получать регулярные и объективные данные без участия оператора.
3. Доступность данных
• Данные, полученные от HYDRAN M2, могут быть легко доступны через сеть для дальнейшего анализа и мониторинга.

Стабильность и надежность

1. Прочность конструкции
• Корпус газоанализатора выполнен из прочного металла, который обеспечивает устойчивость к вибрациям, температурам и воздействию окружающей среды.
2. Защита от сбоев
• Встроенная система самодиагностики позволяет быстро обнаруживать и устранять сбои в работе. Также газоанализатор имеет защиту от перегрузок и электромагнитных помех.
3. Долговечность
• Использование качественных компонентов и строгий контроль качества при производстве гарантируют долгий срок службы газоанализатора.

Реальные примеры применения

1. Электростанция
• На электростанции HYDRAN M2 используется для мониторинга состояния трансформаторов высокого напряжения. Анализ газов в трансформаторном масле позволяет операторам своевременно обнаружить аномалии и предпринять меры по предотвращению аварийных ситуаций.
2. Трансформаторная подстанция
• В трансформаторной подстанции газоанализатор позволяет контролировать состояние нескольких трансформаторов одновременно. Это позволяет оптимизировать техническое обслуживание и снизить риск выхода оборудования из строя.
