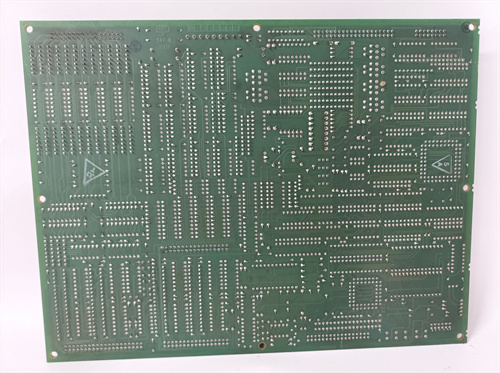

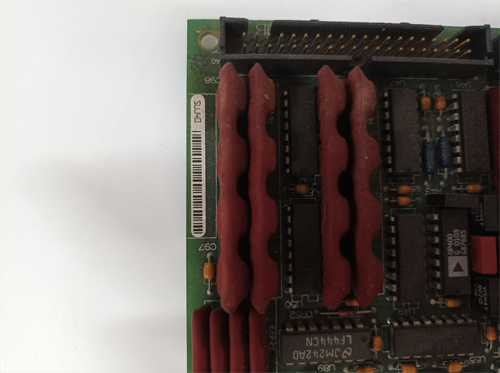

Первым делом представим GE DS215TCQAG1BZZ01A — это модуль интерфейса температурного контроля (temperature input module) для систем автоматизации GE Mark V, специализированный для точного считывания и обработки сигналов от температурных сенсоров (термокопелей TC и резистивных термометров RTD) в критических приложениях, таких как управление turbomachinery (газотурбины, паровые турбины) и высокотемпературные промышленные процессы. Модуль обеспечивает реальномерную передачу температурных данных в контроллер Mark V, что является основой для стабильной работы оборудования и предотвращения перегрева. Детальную информацию о технических характеристиках, поддерживаемых сенсорах и совместимости с системой Mark V можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE DS215TCQAG1BZZ01A].
Модуль GE DS215TCQAG1BZZ01A отличается высокой надежностью и адаптивностью к суровым условиям эксплуатации — например, на электростанции он одновременно обрабатывает сигналы от 8 термокопелей (измерение температуры газов выхлопа турбины) и 4 RTD (измерение температуры масла в подшипниках), передавая данные в контроллер с частотой обновления 50 мс. Благодаря встроенной диагностике, GE DS215TCQAG1BZZ01A быстро выявляет неисправности сенсоров (например, короткое замыкание в цепи RTD) и отправляет сигналы об ошибке, предотвращая неправильное регулирование процессов. Также GE DS215TCQAG1BZZ01A легко интегрируется с другими модулями Mark V (например, аналоговым выходным модулем GE DS215AOGP1B или дискретным входным модулем GE DS215DIAH1A), что упрощает модернизацию и обслуживание существующих систем.
GE DS215TCQAG1BZZ01A имеет технические характеристики, оптимизированные для точности и стабильности в промышленных условиях:
Поддерживаемые сенсоры и диапазон измерений:
- TC K: -270 °C до +1372 °C (оптимально для температуры газов выхлопа: +200 °C до +1200 °C);
- TC R: 0 °C до +1768 °C (для измерения очень высоких температур, например, в камере сгорания);
- RTD Pt100: -200 °C до +850 °C (точность ±0,15 °C в диапазоне 0 °C до +100 °C — для температуры масла или воды);
- Термокопели (TC): J, K, T, E, R, S — стандартные типы для измерения высоких температур в turbomachinery;
- Резистивные термометры (RTD): Pt100 (3-проводное соединение) — для высокоточных измерений средних температур;
- Типы сенсоров:
- Диапазон измерений (в зависимости от сенсора):
- Количество каналов: 12 независимых каналов (8 для TC/RTD, 4 дополнительных для резервных сенсоров) — каждый канал настраивается под конкретный тип сенсора через ПО Mark V.
Параметры сигнальной обработки и защиты:
- Фильтрация сигнала: Цифровой фильтр с настраиваемым коэффициентом (0,1–10 с) — уменьшает влияние вибраций и электромагнитных помех на данные;
- Оптоизоляция: 2500 В AC между входными каналами и шиной питания — защищает контроллер Mark V от высоковольтных пробоев в цепи сенсоров;
- Защита от перегрузки: Максимальное входное напряжение ±30 В DC — предотвращает повреждение модуля при неожиданном сбое сенсора;
- Устойчивость к электромагнитным помехам (EMC): Соответствует EN 61000-6-2 (класс 3) и MIL-STD-461F — устойчив к ESD (±25 кВ) и радиочастотным полям (50 В/м), критично для работы рядом с мощными электродвигателями.
Интеграция с системой Mark V и эксплуатационные параметры:
- Коммуникационная шина: Backplane шиной Mark V — передача данных в контроллер с латентностью ≤10 мс (реальное время для управления турбиной);
- Питание: DC 5 В ±10% (от шасси Mark V) — максимальный ток потребления 1,5 А;
- Температурный диапазон работы: 0 °C до +65 °C (для шкафов с принудительной вентиляцией, типичных для электростанций);
- Устойчивость к вибрации: До 10 г (10–2000 Гц) — соответствует требованиям к оборудованию, монтируемому на корпусе турбины;
- Класс защиты корпуса: IP20 — требует монтажа в закрытых шкафах Mark V (защищено от пыли и капель воды).
GE DS215TCQAG1BZZ01A выделяется среди модулей температурного контроля для Mark V благодаря ряду уникальных преимуществ:
- Оптимизация для turbomachinery и высокоточность: Поддержка термокопелей TC R/K (для высоких температур) и RTD Pt100 (для точных измерений) делает GE DS215TCQAG1BZZ01A идеальным для управления газотурбинами — например, он измеряет температуру газов выхлопа с точностью ±0,5 °C, что позволяет контроллеру Mark V регулировать подачу топлива и охлаждающего воздуха, максимизируя эффективность турбины и предотвращая перегрев лопастей. 12 независимых каналов также позволяют подключать резервные сенсоры, увеличивая надежность системы.
- Высокая устойчивость к вибрациям и помехам: Устойчивость к вибрации 10 г и соответствие MIL-STD-461F гарантируют стабильную работу GE DS215TCQAG1BZZ01A в суровых условиях — например, наmarined газотурбинной установке модуль работает при сильных вибрациях от корпуса турбины (до 8 г) и помехах от корабельной электроники, но фильтрация сигнала и оптоизоляция предотвращают искажения данных. Это критично для безопасной работы оборудования в мобильных или промышленных системах.
- Детальная диагностика и интеграция с Mark V: Встроенная диагностика и совместимость с ПО Mark V упрощают обслуживание GE DS215TCQAG1BZZ01A — операторы могут через контроллер проверять состояние каждого канала (например, «TC Channel 5 Short Circuit» указывает на короткое замыкание термокопели), обновлять параметры фильтрации или заменять сенсоры без остановки турбины (благодаря резервным каналам). Это сокращает время простоя и повышает доступность системы.
- Надежность и долговечность: Конструкция модуля, оптимизированная для длительной работы в промышленных условиях, и использование высококачественных компонентов обеспечивают долгий срок службы GE DS215TCQAG1BZZ01A (среднее время между отказами MTBF ≥ 300 000 часов). Это снижает затраты на замену и модернизацию, что особенно важно для критических систем электростанций.
GE DS215TCQAG1BZZ01A широко используется для управления температурой в системах Mark V в ключевых отраслях:
Энергетика (газотурбинная электростанция 400 МВт): На электростанции GE DS215TCQAG1BZZ01A обрабатывает сигналы от 6 термокопелей TC K (измерение температуры газов выхлопа в 6 точках камеры турбины) и 4 RTD Pt100 (температура масла в подшипниках высокого давления):
- Данные о температуре газов передаются в контроллер Mark V с частотой 50 мс — контроллер регулирует подачу охлаждающего воздуха, поддерживая температуру ниже критического уровня (+1100 °C);
- Данные о температуре масла используются для мониторинга состояния подшипников — при превышении +90 °C контроллер отправляет сигнал об предупреждении, а при +100 °C — останавливает турбину для предотвращения повреждений.
Благодаря оптоизоляции, модуль защищает контроллер от пробоев в цепи сенсоров, которые могут возникнуть при высоких температурах.
Marine техника (корабельная газотурбинная установка): На грузовом корабле GE DS215TCQAG1BZZ01A монтируется на корпусе газотурбины, обеспечивая контроль:
- TC R: Температуры в камере сгорания (диапазон +500 °C до +1600 °C) — для оптимизации процесса сгорания топлива;
- RTD Pt100: Температуры охлаждающей воды (диапазон +20 °C до +60 °C) — для предотвращения перегрева конденсатора.
Устойчивость к вибрации 10 г и EMC позволяет модулю работать при качке корабля и помехах от корабельной электроники, а резервные каналы обеспечивают работу даже при отказе одного из сенсоров.
Промышленность (металлургический завод — плавильный цех): В цехе GE DS215TCQAG1BZZ01A контролирует температуру расплавленного металла в электродном печи с помощью 2 термокопелей TC R (диапазон +1200 °C до +1700 °C) и температуру воды в системе охлаждения печи с помощью 3 RTD Pt100:
- Точность измерения TC R (±1 °C в диапазоне +1000 °C до +1700 °C) гарантирует правильное регулирование мощности печи, предотвращая перегрев или недогрев металла;
- Данные о температуре воды передаются в контроллер Mark V — при превышении +50 °C увеличивается подача воды, защищая футеровку печи от разрушения.
Для оценки преимуществ GE DS215TCQAG1BZZ01A рассмотрим его сравнение с аналогичными модулями температурного контроля для систем turbomachinery — Siemens S7-1500 TM Temperature and Rockwell Allen-Bradley 1756-TC-OW.
Как видно из таблицы, GE DS215TCQAG1BZZ01A превосходит конкурентов по количеству каналов (с резервными), устойчивости к вибрации и оптоизоляции — критические параметры для turbomachinery. По сравнению с Siemens S7-1500 TM Temperature, он поддерживает больше типов термокопелей (включая TC R для очень высоких температур) и имеет более высокий MTBF, что гарантирует долговечность. Уникальное преимущество GE DS215TCQAG1BZZ01A — полная интеграция с системой Mark V — делает его единственным оптимальным решением для модернизации или обслуживания существующих газотурбинных установок GE, так как другие модули требуют сложной адаптации драйверов.
Советы по выбору:
- Учтите тип системы автоматизации и приложение: Если вы используете контроллер GE Mark V для управления turbomachinery или высокотемпературными процессами, GE DS215TCQAG1BZZ01A — идеальный выбор, так как он оптимизирован для этих условий и не требует адаптации. Для систем Siemens/Rockwell лучше выбрать модули этих брендов, но они не обеспечат такого же уровня совместимости и устойчивости.
- Оцените количество сенсоров и нужду в резерве: Если вам нужно подключить 8+ сенсоров с резервными каналами (например, для критических точек турбины), GE DS215TCQAG1BZZ01A с 12 каналами подходит лучше, чем конкуренты с 8 каналами.
- Для получения информации о совместимости с конкретными сенсорами или обновлении ПО обратитесь к ссылке: [ссылка на продукт GE DS215TCQAG1BZZ01A].
Предостережения:
- Правильно подключите сенсоры и соблюдайте полярность: Для термокопелей строго соблюдайте полярность контактов (положительный/отрицательный) на модуле GE DS215TCQAG1BZZ01A — неправильное подключение приведет к ошибке измерения или повреждению канала. Для RTD Pt100 используйте 3-проводное соединение для исключения влияния сопротивления кабеля на точность.
- Настройте фильтрацию под условия вибраций: В системах с высокими вибрациями (например,marined турбины) увеличьте коэффициент фильтрации до 1–2 с — это уменьшит искажения данных, но не должно превышать допустимую латентность управления (≤50 мс для turbomachinery).
- Регулярно проверяйте состояние модуля и сенсоров: Рекомендуется ежеквартально проверять LED-индикаторы GE DS215TCQAG1BZZ01A (зеленый — нормальный режим, красный — ошибка канала) и калибрировать сенсоры ежегодно — это поддерживает высокую точность и предотвращает ложные сигналы.
- Защитите кабели к сенсорам: Используйте экранированные кабели для подключения термокопелей/RTD к GE DS215TCQAG1BZZ01A и прокладывайте их отдельно от силовых кабелей — это уменьшает электромагнитные помехи и продлевает срок службы сенсоров.
