1.Описание продукта

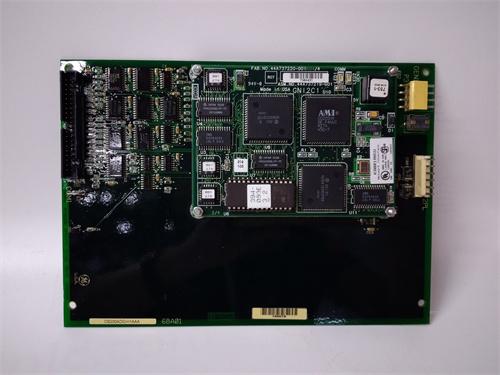

GE DS200ADGIH1AAA — это высокопроизводительный модуль входов/выходов (I/O) для систем управления турбинами GE Mark V, предназначенный для обработки аналоговых и дискретных сигналов в критически важных промышленных процессах. GE DS200ADGIH1AAA обеспечивает надежную связь между сенсорами, исполнительными механизмами и центральным контроллером, поддерживая широкий диапазон сигналов и демонстрируя устойчивость к электромагнитным помехам и экстремальным температурам. В сценариях эксплуатации, таких как энергетические электростанции (ТЭС, ГЭС), нефтегазовые комплексы и металлургические заводы, GE DS200ADGIH1AAA гарантирует точность измерений и быструю реакцию на изменения параметров процесса, что критически важно для безопасной и эффективной работы турбинных установок. Благодаря полной совместимости с архитектурой Mark V и модульному дизайну, GE DS200ADGIH1AAA легко интегрируется в существующие системы, становясь ключевым компонентом для оптимизации управления энергетическими установками.
2. Технические параметры продукта
- Основные функции: Обработка аналоговых входов (AI) и дискретных выходов (DO), конвертация сигналов, изоляция каналов, диагностика неисправностей, передача данных в контроллер Mark V
- Сигнальные характеристики:
- Аналоговые входы: 8 каналов, диапазон 4–20 мА или 0–10 В DC, точность ±0.1%
- Дискретные выходы: 8 каналов, 24 В DC, максимальный ток 2 А/канал (резistojная нагрузка)
- Изоляция каналов: 2500 В AC между каналами и землей (по стандарту IEC 61010)
- Коммуникационные интерфейсы:
- Подключение к шине контроллера GE Mark V (VMEbus)
- Локальный порт диагностики RS-232 для настройки и тестирования
- Питание:
- Входное напряжение: 24 В DC ±10% (основное) + 5 В DC (из шины VMEbus)
- Энергопотребление: ≤ 15 Вт
- Рабочие условия:
- Температурный диапазон: -40°C до +70°C
- Относительная влажность: 5%–95% без конденсации
- Устойчивость к вибрациям: до 2g (10–2000 Hz) по стандарту MIL-STD-810G
- Защита от электромагнитных помех: по стандарту IEC 61000-6-2/6-3
- Монтаж и размеры:
- Монтаж: в стойку контроллера GE Mark V (슬от VMEbus)
- Габаритные размеры: 160×100×220 мм
- Вес: 1.8 кг
- Сертификации: CE, UL 508, CSA C22.2, соответствие стандартам IEEE 1101.1 (VMEbus)
- Совместимость: Полностью интегрируется с системами GE Mark V, поддержка взаимодействия с ПЛК GE Fanuc Series 90-70 и сторонними контроллерами через адаптеры
3. Преимущества и особенности
- Высокая точность измерений: GE DS200ADGIH1AAA обеспечивает точность аналоговых измерений ±0.1%, что критически важно для контроля параметров турбин (давление, температура, скорость вращения) и предотвращения аварийных ситуаций.
- Изоляция каналов: Полная электрическая изоляция каналов защищает GE DS200ADGIH1AAA и контроллер Mark V от перенапряжений и помех, увеличивая надежность работы системы и срок службы оборудования.
- Диагностика в реальном времени: Встроенные функции самодиагностики позволяют операторам быстро выявлять неисправности (обрыв кабеля, короткое замыкание, выход сигнала за диапазон), снижая время поиска и устранения поломок.
- Совместимость с GE Mark V: Модуль разработан специально для систем управления турбинами GE Mark V, обеспечивая бесшовную интеграцию и поддержку всех функций контроллера без дополнительных настроек.
- Устойчивость к суровым условиям: Широкий температурный диапазон и устойчивость к вибрациям делают GE DS200ADGIH1AAA подходящим для эксплуатации в агрессивных промышленных средах (например, рядом с турбинами и генераторами).
4. Области применения и практические примеры
4.1 Области применения
Широко используется в системах управления турбинами газовыми и паровыми GE Mark V на энергетических электростанциях, в нефтегазовых компрессорных станциях, металлургических заводах (турбины для привода компрессоров) и судовых энергетических установках.
4.2 Практические примеры
- Тепловая электростанция: На ТЭС мощностью 800 МВт GE DS200ADGIH1AAA интегрирован в систему управления паровой турбиной GE, обрабатывая сигналы от датчиков температуры пара, давления в котле и скорости вращения ротора. Высокая точность измерений позволяет операторам поддерживать оптимальные режимы работы турбины, увеличивая эффективность генерации электроэнергии на 5%.
- Нефтегазовая компрессорная станция: В компрессорной станции для транспортировки природного газа GE DS200ADGIH1AAA контролирует параметры газовых турбин (давление выхлопных газов, температура масла), передавая данные в контроллер Mark V. Диагностические функции модуля предотвратили несколько потенциальных аварий, связанных с переheating масла, снизив время простоя на 30%.
- Судовая энергетическая установка: На морском танкере с газовой турбиной GE GE DS200ADGIH1AAA обеспечивает стабильную обработку сигналов от датчиков судовой энергетической системы, устойчивая к вибрациям и перепадам температуры в морской среде. Это гарантирует надежное питание судовых систем и безопасность плавания.
5. Сравнение с конкурентами
| Параметр сравнения | GE DS200ADGIH1AAA | Конкурент (модуль I/O для турбин другого бренда) |
|---|
| Точность аналоговых измерений | ±0.1% | ±0.5% |
| Количество каналов AI/DO | 8/8 | 4/4 |
| Изоляция каналов | 2500 В AC | 1500 В AC |
| Температурный диапазон | -40°C до +70°C | -20°C до +60°C |
| Совместимость с GE Mark V | Полная | Частичная (требует адаптеры) |
6. Рекомендации по выбору и меры предосторожности
6.1 Рекомендации по выбору
- Выбирайте GE DS200ADGIH1AAA для систем управления турбинами GE Mark V, особенно если требуется высокая точность измерений и надежность работы в суровых промышленных условиях.
- Для объектов с критически важными процессами (энергетические электростанции, компрессорные станции) этот модуль предпочтительнее конкурентов благодаря полной изоляции каналов и диагностике в реальном времени.
- При модернизации старых систем GE Mark V GE DS200ADGIH1AAA обеспечивает бесшовную интеграцию, не требуя замены других компонентов контроллера.
6.2 Меры предосторожности
- При установке GE DS200ADGIH1AAA в стойку Mark V убедитесь, что питание системы отключено — это предотвратит короткое замыкание и повреждение модуля или контроллера.
- Используйте только сертифицированные кабели для подключения аналоговых и дискретных сигналов, соблюдая рекомендации по длине линий (не более 100 м для аналоговых сигналов 4–20 мА).
- Регулярно проводите калибровку аналоговых каналов GE DS200ADGIH1AAA (раз в 6 месяцев) — это поддержит высокую точность измерений и соответствие требованиям эксплуатации.
- Не превышайте максимальный ток дискретных выходов (2 А/канал) — для подключения мощных нагрузок (например, контакторов) используйте промежуточные реле или усилители сигнала.
