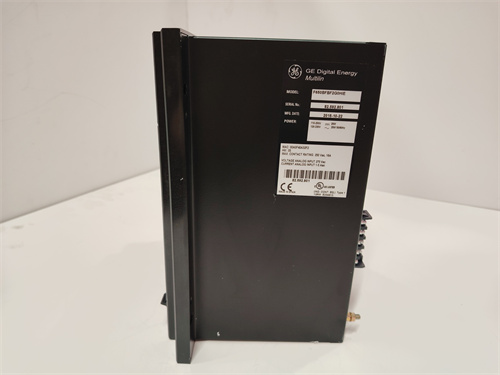

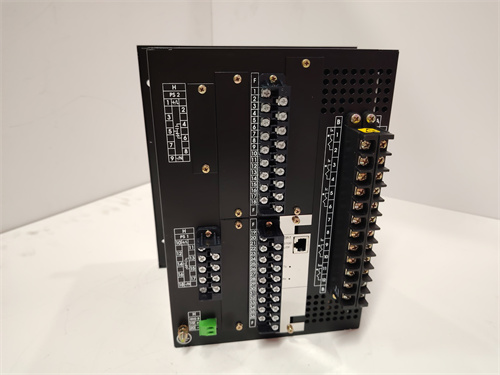

1. Описание продукта

2. Технические параметры продукта

1. Основные функции защиты:
• Защита от перегрузки (текущий и тепловой)
• Защита от коротких замыканий (фаз-фаз, фаза-земля)
• Защита от несимметрий тока и напряжения
• Защита от потерь фаз и неправильного порядка фаз
• Защита от подмагничивания и перемагничивания трансформаторов
• Контроль частоты и напряжения сети
2. Измеряемые параметры:
• Токи фазные, нулевого последовательности (точность ±0.2%)
• Напряжения фазные, линейные (точность ±0.2%)
• Частота (45–65 Hz, точность ±0.01 Hz)
• Потребляемая мощность (активная, реактивная, полная)
• Энергопотребление (активное, реактивное)
3. Коммуникационные интерфейсы:
• Ethernet (10/100 Mbps) — поддержка Modbus TCP, IEC 61850 (GOOSE, Sampled Values), DNP3.0
• RS-485 — Modbus RTU
• Оптический порт (опционально) — для длинных расстояний
4. Питание:
• Входное напряжение: 85–265 В AC или 100–300 В DC
• Энергопотребление: ≤ 20 Вт
5. Рабочие условия:
• Температурный диапазон: -40°C до +70°C
• Относительная влажность: 5%–95% без конденсации
• Защита от электромагнитных помех: по стандарту IEC 61000-6-2/6-3
• Класс защиты от пыли и влаги: IP20 (корпус)
6. Монтаж и размеры:
• Монтаж: на DIN-рейку или в панель
• Габаритные размеры: 144×144×250 мм
• Вес: 2.5 кг
7. Сертификации: CE, UL 508, IEC 61850-3, IEC 61508 SIL 2, соответствие стандартам IEEE C37.90

3. Преимущества и особенности

1. Многофункциональность: GE F650BFDF2G0HICE объединяет в одном устройстве все необходимые функции защиты и контроля, устраняя необходимость в нескольких отдельных реле и упрощая систему защиты.
2. Высокая точность измерений: Точность измерений токов и напряжений ±0.2% обеспечивает GE F650BFDF2G0HICE надежную работу даже при малых отклонениях параметров сети, предотвращая ложные срабатывания и упущенные аварии.
3. Современные протоколы коммуникации: Поддержка IEC 61850 и Modbus TCP позволяет GE F650BFDF2G0HICE интегрироваться в современные системы автоматизации подстанций (SAS), обеспечивая передачу данных в реальном времени и удаленный контроль.
4. Расширенная диагностика: Встроенные функции диагностики позволяют операторам контролировать состояние реле, сенсоров и коммуникационных каналов, предотвращая неожиданные отказы и снижая время простоя.
5. Устойчивость к эксплуатационным условиям: Широкий температурный диапазон и защита от электромагнитных помех делают GE F650BFDF2G0HICE подходящим для работы в суровых промышленных условиях и удаленных объектах.

4. Области применения и практические примеры

4.1 Области применения

4.2 Практические примеры

1. Подстанция 110 кВ: В городской подстанции 110 кВ GE F650BFDF2G0HICE используется для защиты трансформатора 110/10 кВ от коротких замыканий, перегрузок и несимметрий. Поддержка IEC 61850 позволяет интегрировать релей в систему автоматизации подстанции, обеспечивая удаленный контроль и управление, что снизило время реакции на аварии на 50%.
2. Энергетическая электростанция: На газовой электростанции GE F650BFDF2G0HICE защищает генератор мощностью 200 МВт от потерь фаз, перегрузок и неправильного синхронизма с сетью. Высокая точность измерений предотвращает ложные срабатывания при перегрузках пикового потребления, обеспечивая непрерывность генерации электроэнергии.
3. Промышленное предприятие: В металлургическом заводе GE F650BFDF2G0HICE контролирует и защищает компенсатор реактивной мощности, предотвращая перегрузки и короткие замыкания в системе компенсации. Диагностические функции позволяют операторам своевременно выявлять неисправности в компенсаторе, снижая время простоя производства.

5. Сравнение с конкурентами

6. Рекомендации по выбору и меры предосторожности

6.1 Рекомендации по выбору

1. Выбирайте GE F650BFDF2G0HICE для защиты высоковольтного оборудования в системах с требованиями к интеграции в современные автоматизированные подстанции (SAS), особенно если нужна поддержка IEC 61850.
2. Для объектов с суровыми климатическими условиями (низкие/высокие температуры) или высокими электромагнитными помехами этот релей предпочтительнее конкурентов благодаря расширенному температурному диапазону и защите от помех.
3. При модернизации старых систем защиты GE F650BFDF2G0HICE обеспечивает бесшовную интеграцию с существующими сенсорами и коммуникационными линиями, не требуя замены всего комплекса оборудования.

6.2 Меры предосторожности

1. При монтаже GE F650BFDF2G0HICE соблюдайте правила электробезопасности: работайте только при отключенном питании и разряженных конденсаторах, используйте инструменты с изоляцией.
2. Калибруйте релей после установки (раз в год) с помощью сертифицированных средств измерения — это поддержит высокую точность измерений и соответствие требованиям эксплуатации.
3. Используйте только экранированные кабели для подключения сенсоров (токовых и напряжительных трансформаторов) — это снизит влияние электромагнитных помех на точность измерений.
4. Не изменяйте параметры защиты без согласования с инженерами по электросетям — неправильные настройки могут привести к ложным срабатываниям или неработе защиты при аварии.
