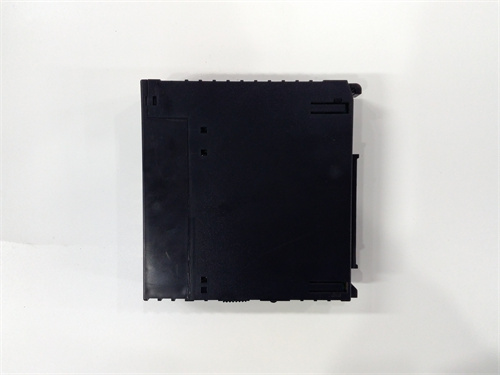

GE IC693MDR390 – Описание продукта

GE IC693MDR390 представляет собой комбинированный модуль ввода-вывода с релейными выходами для программируемого контроллера серии GE Fanuc Series 90-30. Этот модуль сочетает в себе функции дискретного ввода и дискретного вывода в одном корпусе, что делает его универсальным и компактным решением для управления различными нагрузками и мониторинга состояния устройств в системах промышленной автоматизации. Модуль IC693MDR390 обеспечивает интерфейс между низковольтной логикой контроллера и внешними силовыми цепями. Подробную информацию можно найти на ресурсе: GE IC693MDR390.

Технические параметры

• Тип устройства: Комбинированный модуль дискретного ввода и вывода (Mixed Discrete I/O Module) с релейными выходами.

• Дискретные входы (DI): 16 каналов, изолированных оптронами. Напряжение входного сигнала: обычно 24 В DC (позисторный/резистивный тип).

• Дискретные выходы (DO): 16 выходных каналов с изолированными электромеханическими реле.

• Коммутируемое напряжение реле: Переменный ток до 120 В AC или постоянный ток до 24 В DC.

• Максимальный коммутируемый ток реле: До 2 А на канал при резистивной нагрузке.

• Конфигурация контактов реле: Форма C (SPDT) – нормально разомкнутый (НО) и нормально замкнутый (НЗ) контакт.

• Скорость переключения реле: Ограничена механической инерционностью (десятки операций в секунду).

• Изоляция: Гальваническая изоляция между цепями контроллера, входами, выходами и между каналами.

• Индикация: Отдельные светодиодные индикаторы для каждого входного и выходного канала.

Преимущества и особенности
Главным преимуществом модуля GE IC693MDR390 является его комбинированная природа и универсальность. Он позволяет одновременно мониторить состояние датчиков и управлять исполнительными механизмами, экономя место в шасси контроллера и снижая общую стоимость конфигурации системы. Использование реле на выходных каналах обеспечивает полную гальваническую развязку и возможность коммутации нагрузок как переменного, так и постоянного тока, что значительно упрощает проектирование силовых цепей. Модуль отличается надежностью, простотой подключения и наглядной диагностикой благодаря индивидуальной светодиодной индикации. IC693MDR390 является проверенным решением для стандартных задач автоматизации в рамках платформы Series 90-30.

Примеры применения в различных областях

• Автоматизация станков и производственных линий: Контроль положения деталей и концевых выключателей (входы) и управление пневмоцилиндрами, соленоидными клапанами, сигнальными лампами и малыми двигателями (выходы).

• Управление упаковочным оборудованием: Мониторинг состояния датчиков наличия продукции и управление механизмами подачи, толкателями, обрезными ножами.

• Системы контроля доступа и сигнализации: Считывание состояния считывателей карт, кнопок выхода (входы) и управление электромагнитными замками, сиренами, световыми указателями (выходы).

• Автоматизация зданий: Контроль состояния переключателей, датчиков протечки и управление вентиляторами, заслонками, системами полива.

• Логистика и складирование: Управление и мониторинг позиционеров, сортировочных заслонок на конвейерных системах.

Сравнение с аналогами конкурентов
По сравнению с модулями, где выходы выполнены на полупроводниковых ключах, релейные выходы модуля GE IC693MDR390 проигрывают в скорости переключения и долговечности при высокочастотной работе, но выигрывают в универсальности и простоте интеграции в силовые цепи различного напряжения. Среди комбинированных модулей других производителей (например, Siemens SM 323 для S7-300) IC693MDR390 предлагает схожую функциональность, но является частью экосистемы GE и не взаимозаменяем. Его преимущество — высокая плотность каналов ввода-вывода в одном модуле для Series 90-30.

Рекомендации по выбору и меры предосторожности

1. Расчет нагрузок и токов: Необходимо отдельно рассчитать токи для входных цепей (чтобы не превысить общий лимит модуля на источник 24В) и, что критически важно, пусковые/рабочие токи для каждой нагрузки на релейных выходах. Для индуктивных нагрузок (соленоиды, катушки реле) обязательна установка защитных RC-цепей или варисторов.

2. Разделение цепей: Входные и выходные цепи, а также силовые цепи разных выходных реле должны быть правильно разделены и изолированы при монтаже для предотвращения взаимных помех и ложных срабатываний.

3. Ограничение частоты коммутации: Не рекомендуется использовать релейные выходы для задач, требующих частого переключения (более 1-2 Гц в продолжительном режиме). Для таких применений следует выбрать модуль с транзисторными выходами.

4. Планирование ресурса реле: Следует учитывать ограниченный механический и электрический ресурс реле. Для часто срабатывающих критичных нагрузок предпочтительнее использовать промежуточное реле большего номинала, управляемое выходом модуля.

5. Проверка совместимости источника 24В DC: Убедитесь, что внешний источник питания 24В DC, используемый для входных цепей, имеет достаточную мощность для питания всех подключенных датчиков и соответствует требованиям модуля IC693MDR390 по току утечки для позисторных входов.

6. Тепловыделение: При коммутации нагрузок, близких к максимальному току, на модуле выделяется тепло. Обеспечьте адекватную вентиляцию в шкафу управления и соблюдайте рекомендованные производителем условия эксплуатации по температуре окружающей среды.
