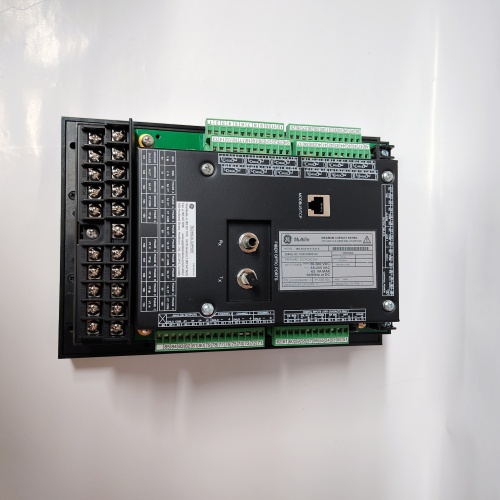

GE 369-HI-0-M-0-0-0-E – Описание продукта

GE 369-HI-0-M-0-0-0-E представляет собой реле защиты двигателя серии GE Multilin 369. Это многофункциональное интеллектуальное устройство, предназначенное для комплексной защиты, управления, мониторинга и диагностики асинхронных и синхронных двигателей среднего и высокого напряжения. Модель 369-HI-0-M-0-0-0-E является конкретной конфигурацией (поколение H1 с интерфейсами Modbus и Ethernet) в обширном семействе реле 369. Оно выполняет критически важную функцию предотвращения повреждения дорогостоящего двигателя и сопутствующего оборудования из-за аномальных рабочих условий. Подробнее на ресурсе: GE 369-HI-0-M-0-0-0-E.

Технические параметры

• Тип устройства: Микропроцессорное реле защиты двигателя (Motor Protection Relay).

• Защитные функции: Полный набор защит, включая:

• Тепловая модель перегрузки (с учетом времени нагрева и охлаждения).

• Защита от токов короткого замыкания (мгновенная и с выдержкой времени).

• Защита от заклинивания ротора (запуска/блокировки).

• Защита от несимметрии/обрыва фазы.

• Защита от замыкания на землю (трансформаторного или резистивного типа).

• Защита от пониженного/повышенного напряжения и чередования фаз.

• Измерения: Трехфазные токи и напряжения, мощность, коэффициент мощности, потребленная энергия, тепловой образ двигателя.

• Коммуникационные интерфейсы: В данной конфигурации (HI-0-M-0-0-0-E) присутствуют:

• H1: Поколение аппаратной платформы.

• I: Интерфейс Modbus (RS-485).

• E: Ethernet-порт (Modbus TCP/IP).

• Управление: Дискретные входы для внешних команд и дискретные выходы (реле) для отключения, сигнализации и управления.

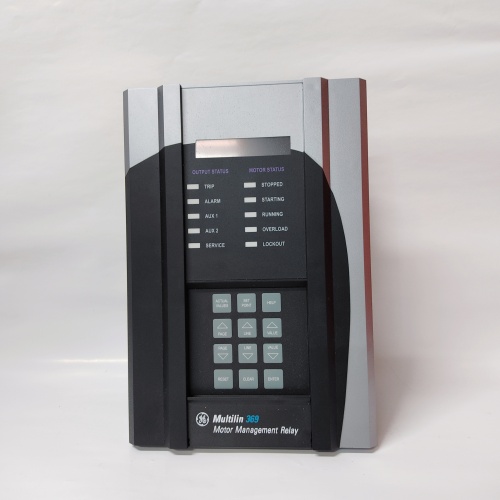

• Отображение: ЖК-дисплей с навигационными клавишами для локального считывания параметров и настройки.

Преимущества и особенности
Ключевым преимуществом реле GE 369-HI-0-M-0-0-0-E является его интеллектуальность и точность. Использование тепловой модели, учитывающей реальные параметры двигателя и предыдущий тепловой профиль, обеспечивает оптимальную защиту от перегрузки, предотвращая как ложные отключения, так и повреждения. Наличие встроенных интерфейсов Modbus и Ethernet позволяет легко интегрировать устройство в систему АСУ ТП (SCADA) или DCS для централизованного мониторинга состояния двигателя, сбора данных об энергопотреблении и удаленной диагностики. Расширенные функции самодиагностики и ведение журнала событий (Sequence of Events - SOE) значительно упрощают поиск и анализ причин срабатывания защиты.

Примеры применения в различных областях

• Нефтегазовая промышленность: Защита нагнетателей, компрессоров, насосов сырой нефти и воды на промыслах, нефтеперерабатывающих заводах и компрессорных станциях.

• Горнодобывающая промышленность: Защита дробилок, мельниц, конвейерных лент, вентиляторов главного проветривания и шахтных насосов.

• Водоочистные сооружения: Защита мощных насосов, аэраторов и миксеров.

• Металлургия: Защита двигателей прокатных станов, вентиляторов печей, насосов систем охлаждения.

• Производство цемента: Защита дробилок, вращающихся печей и шаровых мельниц.

Сравнение с аналогами конкурентов
Реле GE 369-HI-0-M-0-0-0-E конкурирует с устройствами аналогичного класса от производителей, таких как Siemens (SIPROTEC), ABB (SPAM/CMA), Schneider Electric (Sepam) и Eaton. В сравнении с более простыми тепловыми реле или биметаллическими расцепителями, оно предлагает несравненно более высокую точность, функциональность и информативность. Среди современных цифровых реле GE Multilin серии 369 выделяется удобным интерфейсом, качеством алгоритмов тепловой защиты и широкой признанностью на рынке тяжелой промышленности. Конкретная модель 369-HI-0-M-0-0-0-E с поддержкой Ethernet является современным решением для интегрированных систем.

Рекомендации по выбору и меры предосторожности

1. Точный подбор по параметрам двигателя: Для корректной работы тепловой модели необходимо точное введение паспортных данных двигателя: номинальный ток, коэффициент обслуживания (SF), время разблокировки, допустимое число пусков в час.

2. Настройка защитных уставок: Все уставки (токи отсечки, временные выдержки, параметры заземления) должны быть рассчитаны и установлены квалифицированным инженером-релейщиком на основе данных сети и двигателя. Неправильные настройки могут привести к ложным срабатываниям или, что хуже, к отказу защиты.

3. Конфигурация связи: При интеграции в сеть Modbus или Ethernet необходимо правильно настроить адреса, скорости передачи данных (baud rate) и форматы регистров, соответствующие драйверу в системе верхнего уровня.

4. Токовые цепи: Трансформаторы тока (ТТ) должны быть правильно подобраны по коэффициенту трансформации и классу точности. Цепи ТТ должны быть надежно закорочены при работах, чтобы избежать опасного высокого напряжения на вторичных выводах.

5. Периодическое тестирование: Рекомендуется проводить периодические функциональные тесты защитных функций (особенно отключения) с помощью специализированного оборудования для проверки корректности работы реле 369-HI-0-M-0-0-0-E и цепей управления.

6. Документация и обучение: Важно сохранять полную документацию по конфигурации устройства и обеспечивать обучение персонала для работы с интерфейсом и интерпретации сообщений об ошибках и данных журнала событий.
