GE HYDRAN 201TI – Описание продукта

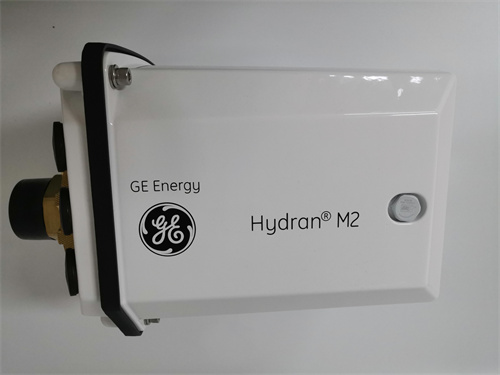

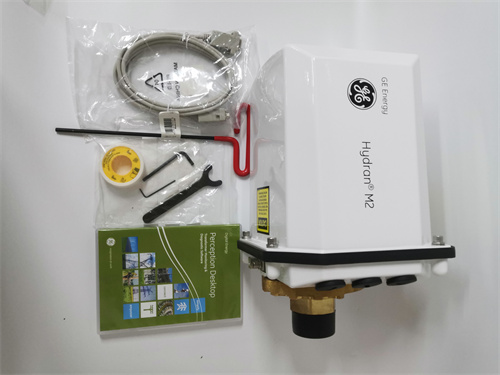

GE HYDRAN 201TI представляет собой систему непрерывного онлайн-мониторинга для раннего обнаружения потенциальных неисправностей в силовых масляных трансформаторах. Это специализированное устройство контроля, которое не является классическим модулем PLC, но играет критически важную роль в системах автоматизированного управления и диагностики энергетических активов. HYDRAN 201TI измеряет концентрацию ключевых газов, растворенных в трансформаторном масле, и на основе этих данных предсказывает развитие возможных дефектов внутри трансформатора. Подробная информация доступна на ресурсе: GE HYDRAN 201TI.

Технические параметры

• Тип устройства: Система непрерывного онлайн-мониторинга газов, растворенных в масле (Dissolved Gas Analysis - DGA).

• Измеряемые газы: Водород (H₂), монооксид углерода (CO), ацетилен (C₂H₂) и, в зависимости от конфигурации, другие газы (например, метан, этан, этилен). Модель TI может указывать на конкретную комплектацию датчиков.

• Принцип работы: Использование полупроводниковых датчиков (для H₂) и электрохимических ячеек для обнаружения и измерения концентрации целевых газов.

• Диапазоны измерения: Высокая чувствительность, позволяющая обнаруживать газы на ранней стадии, обычно в диапазоне от единиц до тысяч ppm (частей на миллион).

• Интерфейсы связи: Стандартные промышленные интерфейсы для интеграции в SCADA-систему: аналоговые выходы (4-20 мА), дискретные сигналы тревоги, последовательные порты (RS-232/485) с поддержкой протоколов Modbus RTU, DNP3.

• Питание: Промышленное напряжение, например, 110/240 В AC или 24 В DC.

• Конструктив: Корпус для настенного или стоечного монтажа, предназначенный для установки вблизи трансформатора.

Преимущества и особенности
Ключевым преимуществом системы GE HYDRAN 201TI является возможность непрерывного, автоматизированного контроля состояния трансформатора без необходимости частого ручного отбора проб масла и лабораторного анализа. Это позволяет перейти от планового обслуживания к обслуживанию по фактическому состоянию (Condition-Based Maintenance). Система обеспечивает раннее предупреждение о развивающихся неисправностях, таких как частичные разряды, перегрев целлюлозной изоляции или дуговые разряды, что помогает предотвратить катастрофические отказы и длительные простои. Надежность и проверенная временем технология мониторинга делают HYDRAN 201TI отраслевым стандартом. Интеграция с системами управления энергообъектом позволяет централизованно отслеживать состояние парка трансформаторов.

Примеры применения в различных областях

• Электрические подстанции (высокого и сверхвысокого напряжения): Непрерывный мониторинг силовых трансформаторов, шунтирующих реакторов и масляных выключателей.

• Генерация (ГЭС, ТЭС, АЭС): Контроль основных и вспомогательных трансформаторов на электростанциях.

• Промышленные энергетические объекты: Мониторинг главных понижающих трансформаторов на крупных заводах (металлургия, химия, нефтегаз).

• Распределительные сети: Контроль критически важных трансформаторов в распределительных сетях.

• Объекты инфраструктуры: Применение на тяговых подстанциях железных дорог.

Сравнение с аналогами конкурентов
Система GE HYDRAN 201TI конкурирует с другими решениями для онлайн-мониторинга DGA, такими как Sieverts (ныне в составе OMICRON), LumaSense (ныне Ametek), Weidmann (проект TAPCON). Некоторые конкурирующие системы используют хроматографический метод, который может измерять более широкий спектр газов, но они, как правило, сложнее и дороже. Преимущество HYDRAN 201TI часто заключается в его надежности, долгой истории применения, относительно простом обслуживании и широкой признанности в энергетической отрасли.

Рекомендации по выбору и меры предосторожности

1. Определение целевых газов: Выбор модели (например, 201TI) должен основываться на том, какие ключевые газы наиболее важны для диагностики ожидаемых типов неисправностей в ваших конкретных трансформаторах.

2. Правильный монтаж и отбор пробы: Критически важно обеспечить корректное подключение к трансформатору через отборную линию и клапан в соответствии с инструкциями GE. Неправильный отбор пробы может привести к ложным показаниям.

3. Калибровка и обслуживание: Датчики требуют периодической калибровки и замены. Необходимо планировать и выполнять регулярное техническое обслуживание в соответствии с регламентом для обеспечения точности измерений.

4. Интерпретация данных: Показания устройства — это инструмент для экспертной оценки. Для точной диагностики необходимо анализировать тренды изменения концентрации газов, их соотношения (метод отношения Роджерса, Дорненбурга) и соотносить с нагрузкой трансформатора и его историей.

5. Интеграция с АСУ: При интеграции в систему SCADA необходимо правильно настроить протоколы связи (чаще всего Modbus) и задать осмысленные уставки для аварийных и предупредительных сигналов.

6. Дополнение к лабораторному анализу: HYDRAN 201TI не заменяет полностью периодический детальный лабораторный хроматографический анализ масла, а дополняет его, обеспечивая непрерывность контроля между плановыми отборами проб.
