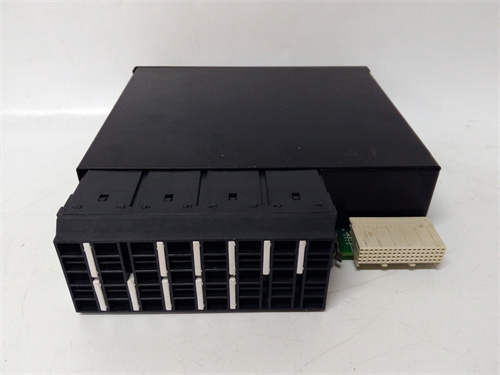

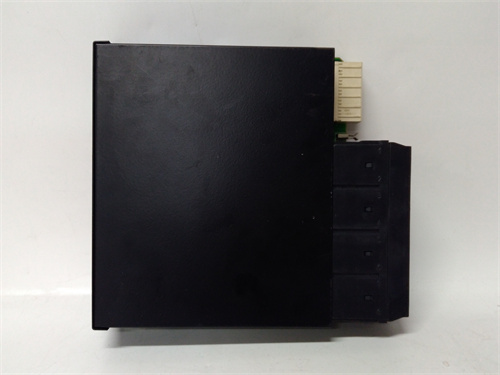

GE UR6CH – Описание продукта

GE UR6CH представляет собой модуль связи (Communication Module) или дополнительный модуль для устройства релейной защиты серии GE Multilin UR (Universal Relay). Этот модуль расширяет коммуникационные возможности базового устройства защиты, предоставляя дополнительные порты или интерфейсы для интеграции в современные системы автоматизации. Модуль UR6CH является частью модульной и масштабируемой архитектуры реле UR, что позволяет адаптировать устройство под конкретные требования проекта. Техническую информацию можно уточнить на ресурсе: GE UR6CH.

Технические параметры

• Тип устройства: Коммуникационный модуль (plug-in option module) для реле защиты серии Multilin UR (например, для UR F60, UR T60 и др.).

• Основная функция: Предоставление дополнительных физических интерфейсов для связи.

• Типы интерфейсов (зависит от конкретной версии модуля):

• Последовательные порты: Дополнительные порты RS-485 для организации сетей Modbus RTU или других последовательных протоколов.

• Оптические порты: Волоконно-оптические интерфейсы (ST или другого типа) для связи на большие расстояния или в условиях сильных электромагнитных помех.

• Ethernet: Дополнительные медные или оптические Ethernet-порты.

• Поддерживаемые протоколы: Модуль расширяет возможности реле по поддержке протоколов, таких как Modbus RTU (через RS-485), DNP3, IEC 61850 (GOOSE, MMS) или протоколов производителя.

• Установка: Устанавливается в специальный слот на лицевой или боковой панели устройства Multilin UR.

• Конфигурация: Настраивается через встроенное программное обеспечение реле (через интерфейс EnerVista UR Setup или аналогичный).

Преимущества и особенности
Главным преимуществом модуля GE UR6CH является его способность гибко расширять коммуникационные возможности релейной защиты без необходимости замены всего дорогостоящего устройства. Это позволяет адаптировать уже установленные или новые реле UR под конкретную топологию сети связи на подстанции. Использование оптических портов обеспечивает гальваническую изоляцию и высокую помехозащищенность связи, что критически важно для объектов с высоким уровнем электромагнитных помех. Модульная архитектура упрощает модернизацию и обслуживание. Установка модуля UR6CH превращает реле защиты в полноценный интеллектуальный электронный прибор (IED), интегрированный в систему АСУ ТП подстанции.

Примеры применения в различных областях

• Цифровые подстанции: Интеграция реле защиты в сеть IEC 61850, поддержка GOOSE-сообщений для быстрого обмена данными между устройствами.

• Распределительные устройства (РУ): Организация связи нескольких устройств защиты по сети Modbus RS-485 с последующей передачей данных на локальный компьютер или SCADA-систему.

• Удаленный мониторинг и управление: Использование Ethernet-порта для подключения реле к корпоративной сети или системе телемеханики для дистанционного считывания параметров, уставок и осциллограмм.

• Объекты с сильными помехами (промышленность, тяговые подстанции): Применение оптических интерфейсов для создания надежных каналов связи, не подверженных электромагнитным наводкам.

Сравнение с аналогами конкурентов
Модуль GE UR6CH является частью экосистемы GE Multilin UR. Прямыми аналогами являются опционные коммуникационные модули для реле защиты других ведущих производителей, таких как Siemens (модули для SIPROTEC), ABB (модули для REF, REJ), Schneider Electric (модули для Sepam) и Eaton. Каждый из них совместим только с устройствами своего производителя. Преимущество подхода GE заключается в единой, широко распространенной и хорошо документированной платформе UR.

Рекомендации по выбору и меры предосторожности

1. Проверка совместимости: Перед заказом необходимо убедиться, что модуль GE UR6CH совместим с конкретной моделью и версией аппаратного/программного обеспечения (firmware) вашего устройства Multilin UR. Совместимость указана в техническом описании реле.

2. Планирование сетевой архитектуры: Четко определите, какие интерфейсы (RS-485, оптический, Ethernet) и в каком количестве необходимы для вашего проекта. Выберите соответствующую версию модуля UR6CH.

3. Настройка протоколов: После физической установки модуля в слот реле необходимо выполнить его конфигурацию в программном обеспечении EnerVista UR Setup: назначить протоколы, адреса, скорости передачи данных для каждого порта.

4. Монтаж и подключение: При подключении оптических кабелей соблюдайте осторожность, избегайте резких изгибов, очищайте коннекторы. Для сетей RS-485 правильно устанавливайте терминаторы и обеспечивайте единое заземление экрана кабеля.

5. Обновление firmware: В некоторых случаях для поддержки нового модуля может потребоваться обновление встроенного ПО (firmware) самого устройства Multilin UR. Выполняйте это по инструкции производителя.

6. Документирование изменений: После установки и настройки модуля UR6CH внесите соответствующие изменения в документацию на устройство защиты и на систему связи подстанции, включая обновленные схемы подключения и таблицы адресов.
