GE IS200TBCIH1BBC – Описание продукта

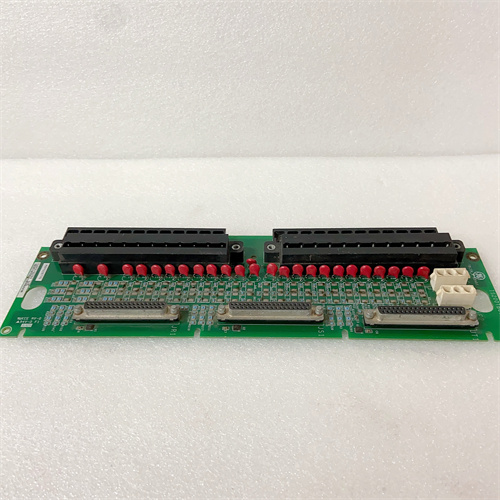

GE IS200TBCIH1BBC представляет собой интерфейсную плату (Terminal Board I/O Card) для системы управления турбинами Mark VI производства General Electric. Этот модуль служит критически важным интерфейсом между внутренней цифровой логикой контроллера и внешними полевыми устройствами, обеспечивая подключение, изоляцию и предварительную обработку дискретных (релейных) и/или аналоговых сигналов. Плата IS200TBCIH1BBC является частью подсистемы ввода-вывода, отвечающей за сбор данных и исполнение команд. Техническую информацию можно уточнить на ресурсе: GE IS200TBCIH1BBC.

Технические параметры

• Тип устройства: Плата интерфейса ввода-вывода (Terminal Board I/O Card) для системы Mark VI.

• Типы сигналов: Комбинированная плата, предназначенная для обработки как дискретных (цифровых), так и аналоговых сигналов. Конкретное назначение каналов определяется конфигурацией и распиновкой клеммной колодки.

• Дискретные сигналы: Входы (DI) для подключения контактов, датчиков; Выходы (DO) для управления реле, сигнальными лампами.

• Аналоговые сигналы: Входы (AI) для сигналов 4-20 мА, 0-10В, термопар или RTD; Выходы (AO) 4-20 мА.

• Изоляция: Гальваническая изоляция между полевыми цепями и внутренней системной шиной контроллера для защиты от высоковольтных помех и обеспечения безопасности.

• Клеммная колодка: Оснащена съемной клеммной колодкой (terminal block) для удобного подключения полевых проводов.

• Индикация: Светодиодные индикаторы для отображения статуса каналов (активность, неисправность).

• Интерфейс: Подключается к внутренней шине (backplane) стойки ввода-вывода (I/O Rack) системы Mark VI.

• Диагностика: Базовая диагностика целостности каналов.

Преимущества и особенности
Ключевым преимуществом платы GE IS200TBCIH1BBC является ее универсальность и роль в качестве физического интерфейсного барьера. Она защищает дорогостоящую электронику контроллера Mark VI от скачков напряжения, помех и возможных ошибок подключения в полевых цепях. Использование таких стандартизированных интерфейсных плат упрощает монтаж, диагностику и замену. Наличие съемной клеммной колодки ускоряет обслуживание, так как позволяет отключить полевую проводку без выпаивания проводов. Надежность работы всей системы управления во многом зависит от исправности подобных интерфейсных компонентов, включая IS200TBCIH1BBC.

Примеры применения в различных областях

• Системы управления газовыми турбинами (Mark VI): Подключение датчиков давления топлива, положения клапанов (дискретные и аналоговые сигналы), управляющих сигналов на соленоидные клапаны топливной системы, сигналов от системы зажигания.

• Системы управления паровыми турбинами: Интерфейс для датчиков температуры подшипников (через RTD), датчиков вибрации (4-20 мА), сигналов положения стопорных и регулирующих клапанов.

• Вспомогательные системы турбоагрегата: Подключение датчиков и исполнительных механизмов систем смазки, охлаждения, уплотнений.

Сравнение с аналогами конкурентов
Плата GE IS200TBCIH1BBC является уникальным, проприетарным компонентом системы GE Mark VI. Прямых аналогов для взаимозаменяемой установки у других производителей систем управления (Siemens, Woodward) не существует. Ее можно сравнить с интерфейсными модулями ввода-вывода (например, SM 321, SM 322 у Siemens), но они имеют другую физическую и электрическую архитектуру. Внутри линейки GE эта плата является представителем определенного поколения интерфейсов для Mark VI.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация и проверка спецификации: Номер GE IS200TBCIH1BBC должен полностью совпадать с заменяемой платой. Крайне важно также свериться с электрической схемой (распиновкой) и описанием функции конкретной платы в проектной документации, так как один номер модели может использоваться для плат с разной конфигурацией каналов.

2. Отключение питания и соблюдение ESD: Все работы по замене должны проводиться при полном отключении питания стойки ввода-вывода. Соблюдайте меры защиты от статического электричества (ESD).

3. Маркировка проводки: Перед отсоединением старой платы обязательно промаркируйте все провода на клеммной колодке или сфотографируйте схему подключения. Неправильное подключение новой платы IS200TBCIH1BBC может привести к ее повреждению или некорректной работе системы.

4. Визуальный осмотр и диагностика: Перед установкой новой платы проверьте состояние контактов на клеммной колодке и разъемах. Если старая плата вышла из строя, по возможности установите причину (короткое замыкание в поле, скачок напряжения), чтобы предотвратить повторный отказ.

5. Проверка после замены: После установки и подключения новой платы IS200TBCIH1BBC выполните поэтапный ввод в работу: сначала подайте питание на стойку и проверьте индикацию, затем, при возможности, протестируйте каждый канал с помощью имитации сигнала.

6. Использование оригинальных компонентов: Учитывая критичность системы, рекомендуется использовать оригинальные или профессионально восстановленные платы от проверенных поставщиков, которые проводят полное тестирование.
