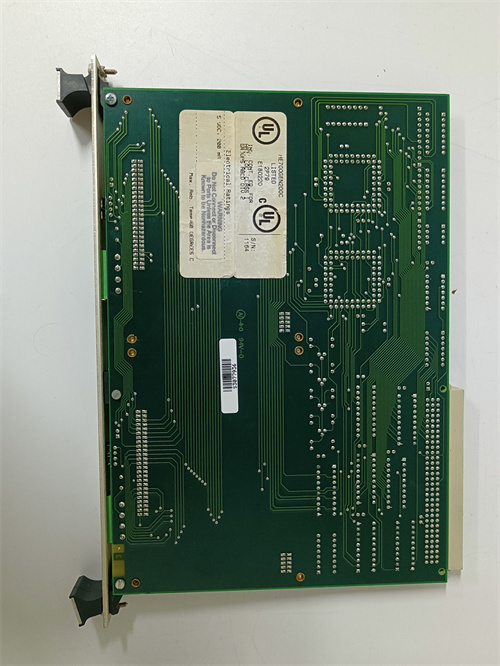

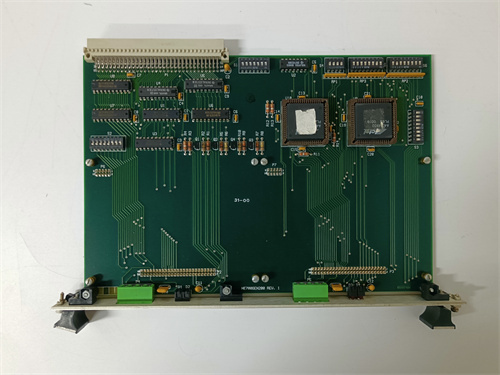

GE HE700GEN200 – Описание продукта

GE HE700GEN200 представляет собой специализированный модуль генерации импульсов или модуль для системы управления серии GE. Это устройство, вероятно, входит в состав системы автоматизации на базе контроллеров GE, выполняя функцию высокоскоростного источника импульсов для управления такими устройствами, как шаговые двигатели, сервоприводы, или для генерации синхроимпульсов в системах позиционирования и измерения. Модуль HE700GEN200 обеспечивает точное формирование и распределение импульсных сигналов. Уточнить спецификацию можно на ресурсе: GE HE700GEN200.

Технические параметры

• Тип устройства: Специализированный модуль генератора импульсов (Pulse Generator Module) или высокоскоростной модуль управления.

• Основная функция: Генерация и управление последовательностью импульсов с заданной частотой, скважностью и количеством.

• Выходные сигналы: Обычно предоставляет один или несколько изолированных выходов для импульсов (типа "источник тока" или "открытый коллектор"), совместимых с входами шаговых драйверов, частотных преобразователей или счетчиков.

• Частота генерации: Высокая максимальная частота выходных импульсов (например, до сотен килогерц), позволяющая работать с высокоскоростным оборудованием.

• Режимы работы: Может поддерживать различные режимы: непрерывная генерация, генерация заданного количества импульсов (PTO - Pulse Train Output), управление по внешнему сигналу разрешения.

• Управление и программирование: Управляется от главного контроллера (например, серии GE 90-30 или 90-70) через специальные команды в пользовательской программе. Конфигурация параметров (частота, количество импульсов) может задаваться через регистры контроллера.

• Питание нагрузки: Может иметь встроенную возможность подачи питания на внешние схемы (например, +24 В DC для входов драйвера).

• Интерфейс подключения: Устанавливается в шасси соответствующей серии контроллеров GE и обменивается данными через внутреннюю шину.

Преимущества и особенности
Главным преимуществом модуля GE HE700GEN200 является его способность разгрузить центральный процессор контроллера от ресурсоемких задач по генерации высокочастотных импульсов в реальном времени. Он берет на себя эту функцию, обеспечивая при этом высокую точность и стабильность выходных сигналов. Это критически важно для приложений точного позиционирования, где пропуск импульса приводит к ошибке. Использование специализированного модуля, такого как HE700GEN200, упрощает программирование сложных последовательностей движения и повышает общую производительность системы. Его интеграция в экосистему GE обеспечивает надежную связь с контроллером и единую среду конфигурации.

Примеры применения в различных областях

• Управление шаговыми двигателями: Формирование импульсных последовательностей для драйверов шаговых двигателей в системах автоматической подачи, позиционирования инструмента, в станках с ЧПУ.

• Управление сервоприводами: Генерация сигналов задания скорости или положения для сервоприводов, работающих в импульсном режиме управления.

• Системы дозирования и упаковки: Точный контроль длины подачи материала (пленки, ленты) путем выдачи импульсов, пропорциональных длине, на счетчик или привод.

• Контроль скорости и синхронизации: Использование в качестве задатчика скорости для других устройств или для синхронизации работы нескольких механизмов.

Сравнение с аналогами конкурентов
Модуль GE HE700GEN200 конкурирует со специализированными модулями генерации импульсов или модулями управления движением других производителей PLC, таких как Siemens (технологические модули FM для S7-300), Allen-Bradley (модули высокоскоростного счета/вывода для ControlLogix/CompactLogix) или Schneider Electric. В сравнении с реализацией этой функции на универсальных дискретных выходах контроллера, HE700GEN200 предлагает на порядки более высокую частоту, точность и предсказуемость. Его выбор обусловлен необходимостью работы с высокоскоростными исполнительными устройствами.

Рекомендации по выбору и меры предосторожности

1. Проверка совместимости и характеристик: Убедитесь, что модуль HE700GEN200 совместим с моделью вашего контроллера GE и шасси. Проверьте максимальную частоту импульсов и тип выходного сигнала на соответствие требованиям подключаемого драйвера или устройства.

2. Согласование уровней сигнала: Проверьте электрическую совместимость выходов модуля (напряжение, ток, тип) с входами управляемого устройства. При необходимости используйте дополнительные интерфейсные реле или усилители сигнала.

3. Правильное экранирование и прокладка кабелей: Выходные кабели, несущие импульсные сигналы, должны быть качественно экранированы и проложены отдельно от силовых кабелей, чтобы избежать наводок и ложных срабатываний.

4. Надежное заземление: Обеспечьте качественное заземление как модуля HE700GEN200, так и управляемого оборудования для минимизации электрических помех.

5. Программная реализация: Изучите методику программирования работы с данным модулем в среде разработки GE (логика инициализации, управление регистрами). Неправильная программная настройка может привести к некорректной работе.

6. Резервирование для критичных задач: Если управляемый процесс критичен к непрерывности импульсной последовательности, рассмотрите возможность аппаратного резервирования каналов или наличие альтернативного алгоритма управления на случай выхода модуля HE700GEN200 из строя.
