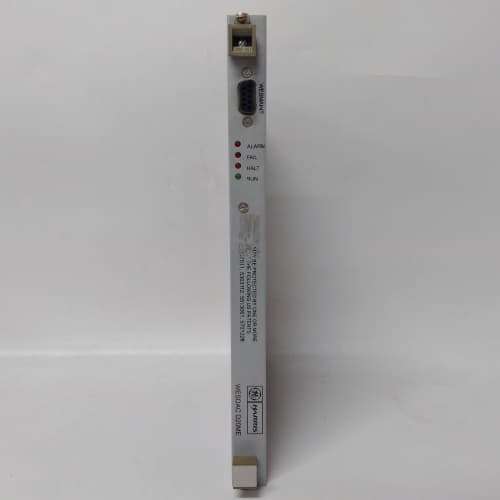

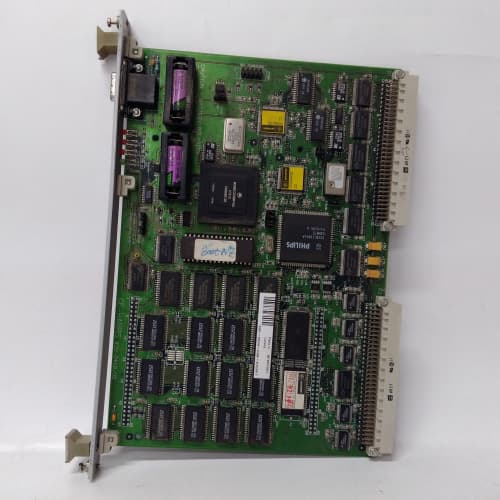

GE WESDAC D20ME II – Описание продукта

GE WESDAC D20ME II представляет собой модуль интерфейса или коммуникационный контроллер, являющийся частью системы SCADA WESDAC производства General Electric (ранее Harris Controls). Эта система исторически использовалась для диспетчерского управления и сбора данных (SCADA) в электроэнергетике, на трубопроводах и других отраслях. Модуль D20ME II выполняет функции удаленного терминального устройства (RTU) или интеллектуального коммуникационного процессора, обеспечивающего сбор данных с полевых устройств и их передачу на центральный диспетчерский пункт. Подробности доступны на ресурсе: GE WESDAC D20ME II.

Технические параметры

• Тип устройства: Модуль удаленного терминального устройства (RTU) или коммуникационный контроллер для системы WESDAC.

• Архитектура: Модульная, на базе микропроцессора, предназначенная для установки в стойку системы WESDAC.

• Функции:

• Сбор данных от аналоговых и дискретных датчиков через подключенные модули ввода-вывода.

• Локальная обработка данных (например, масштабирование, аварийная сигнализация).

• Коммуникация по различным протоколам с полевыми устройствами (Modbus, DNP3, протоколы производителей).

• Передача собранных данных на верхний уровень (мастер-станцию SCADA) по выделенным или коммутируемым каналам связи (радио, проводные линии, GSM).

• Интерфейсы связи: Последовательные порты (RS-232, RS-485) и, в более поздних версиях, Ethernet.

• Память: Энергонезависимая память для хранения конфигурации и данных.

• Поддерживаемые протоколы верхнего уровня: Собственные протоколы семейства WESDAC, а также стандартные (например, DNP3).

• Условия эксплуатации: Рассчитан на работу в необогреваемых киосках или шкафах на удаленных объектах.

Преимущества и особенности
Ключевым преимуществом модуля GE WESDAC D20ME II является его надежность и специализация для работы в распределенных системах телемеханики, где требуется автономная работа на удаленных, часто необслуживаемых площадках. Система WESDAC в целом и модули D20ME II известны своей долговечностью и способностью работать в суровых климатических условиях. Они обеспечивают стабильный сбор данных и управление в инфраструктурных отраслях. Хотя система является зрелой, она обладает проверенной временем архитектурой, и для её поддержки и модернизации до сих пор существует рынок запасных частей, включая модули D20ME II.

Примеры применения в различных областях

• Электроэнергетика (распределительные сети): Удаленный мониторинг и управление выключателями, разъединителями, трансформаторами на подстанциях.

• Нефте- и газопроводы: Контроль давления, расхода, температуры, управление задвижками на перекачивающих станциях и линейной арматурой.

• Водоснабжение и водоотведение: Мониторинг уровня в резервуарах, давления в сетях, управления насосами на удаленных станциях.

• Управление уличным освещением: Централизованное включение/выключение и контроль состояния светильников.

Сравнение с аналогами конкурентов
Исторически система GE WESDAC D20ME II конкурировала с другими системами SCADA/RTU, такими как Siemens (Teleperm, SICAM), ABB (MicroSCADA, RTU560), Honeywell (SCAN 3000) и Motorola (MOSCAD). На сегодняшний день эти платформы во многом считаются устаревшими, и их прямые современные аналоги — это компактные, мощные RTU или промышленные контроллеры с поддержкой современных протоколов (IEC 61850, IEC 60870-5-104). Однако D20ME II продолжает использоваться там, где важна преемственность и замена всей системы экономически нецелесообразна.

Рекомендации по выбору и меры предосторожности

1. Анализ необходимости модернизации: Использование модулей WESDAC D20ME II в новых проектах не рекомендуется. Их выбор актуален только для поддержания работы существующей, действующей системы WESDAC.

2. Подтверждение совместимости: При замене необходимо точно знать ревизию и версию firmware как заменяемого модуля D20ME II, так и остальной части системы (мастер-станции, других RTU).

3. Наличие конфигурации и ПО: Для замены модуля необходимо иметь исходную конфигурационную базу данных и соответствующее (часто устаревшее) программное обеспечение для программирования WESDAC. Без этого новая плата будет бесполезна.

4. Проверка каналов связи: Убедитесь, что каналы связи (модемы, радиоканалы), к которым подключается модуль, находятся в исправном состоянии, так как проблемы часто кроются в них, а не в самом RTU.

5. Поиск запасных частей: Источником модулей GE WESDAC D20ME II часто являются специализированные компании, занимающиеся восстановлением и ремонтом устаревшего оборудования. Убедитесь в их надежности.

6. Планирование миграции: Для критически важной инфраструктуры, основанной на системе WESDAC, настоятельно рекомендуется разработать план плановой миграции на современную платформу SCADA/RTU, так как поддержка и знания по старым системам со временем исчезают.
