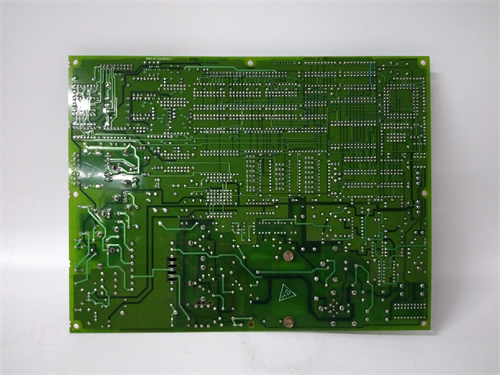

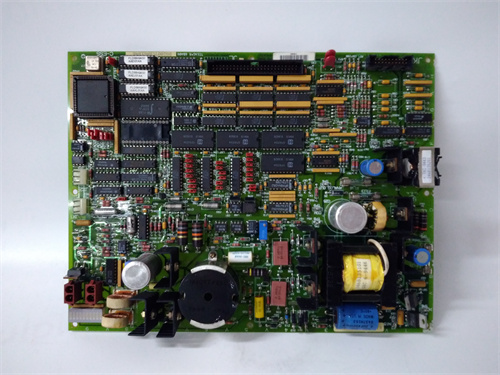

GE DS200TCEAG1BNE – Описание продукта

GE DS200TCEAG1BNE представляет собой плату управления или интерфейсную плату для привода переменного тока серии GE Innovation или аналогичной. Этот компонент, вероятно, является критической частью системы управления приводом, отвечающей за функции контроля тока, температуры, коммуникаций или обработки сигналов. Плата DS200TCEAG1BNE обеспечивает взаимодействие между силовой частью привода, управляющей логикой и внешними системами. Техническую информацию можно уточнить на ресурсе: GE DS200TCEAG1BNE.

Технические параметры

• Тип устройства: Специализированная плата управления/интерфейса (Control/Interface Board) для привода переменного тока GE.

• Основные функции (вероятные, исходя из обозначения):

• TCE: Может указывать на функции, связанные с контролем температуры (Temperature Control/Compensation), током (Current) или коммуникациями (Communication).

• Обработка аналоговых сигналов обратной связи по току двигателя.

• Реализация алгоритмов защиты от перегрузки по току и перегрева.

• Обеспечение интерфейсов для связи с верхним уровнем (возможно, последовательные порты).

• Изоляция: Гальваническая изоляция между силовыми цепями (высокого напряжения) и низковольтными управляющими цепями для безопасности и помехозащищенности.

• Входы/Выходы: Может включать в себя аналоговые входы для датчиков тока (шунты, трансформаторы тока), дискретные входы для сигналов статуса, а также выходы для управления или сигнализации.

• Интерфейсы связи: Возможность наличия последовательных портов (RS-232/485) для конфигурации или интеграции в систему управления.

• Подключение: Устанавливается внутрь корпуса привода и соединяется с другими платами (материнской платой, драйверами, источником питания) через внутренние разъемы и шины.

• Индикация: Светодиоды для отображения статуса питания и ошибок.

Преимущества и особенности
Основным преимуществом платы GE DS200TCEAG1BNE является ее специализированная роль в обеспечении точного контроля критических параметров работы привода, таких как ток и температура. Это напрямую влияет на защиту двигателя и самого преобразователя от повреждений. Высокий уровень изоляции и помехозащищенности гарантирует стабильную работу в условиях сильных электромагнитных полей, генерируемых силовыми ключами. Плата спроектирована для длительной работы в условиях повышенных температур внутри шкафа привода. Замена или восстановление такой платы часто является экономически эффективной альтернативой замене всего привода, особенно для мощных и дорогостоящих моделей.

Примеры применения в различных областях

• Промышленные приводы переменного тока: Использование в составе приводов для насосов, вентиляторов, компрессоров и конвейеров в горнодобывающей, металлургической, целлюлозно-бумажной промышленности.

• Системы управления двигателями: Обеспечение защиты и мониторинга тока в ответственных электроприводах.

• Энергетика: Применение в приводах вспомогательного оборудования электростанций (дымососы, питательные насосы).

Сравнение с аналогами конкурентов
Плата GE DS200TCEAG1BNE является проприетарным компонентом для определенных серий приводов GE. Ее функциональными аналогами в приводах других производителей (ABB, Siemens, Danfoss) являются платы управления токовыми цепями или интерфейсные платы. Однако они физически и электрически несовместимы. Внутри линейки GE разные модификации и ревизии таких плат могут иметь отличия, поэтому важна полная идентичность номера.

Рекомендации по выбору и меры предосторожности

1. Полное совпадение номера модели: Номер GE DS200TCEAG1BNE должен в точности (включая все суффиксы) совпадать с номером на вышедшей из строя плате. Даже незначительное отличие может указывать на несовместимую версию для вашей модели и мощности привода.

2. Анализ причины отказа: Отказ такой платы часто является вторичным и вызван проблемами в силовой части: пробоем IGBT, неисправностью датчиков тока, коротким замыканием на выходе. Крайне важно выявить и устранить первопричину перед установкой новой платы DS200TCEAG1BNE, иначе она может сразу выйти из строя.

3. Соблюдение мер электробезопасности: Все работы внутри привода должны проводиться только после полного отключения от сети и выдержки времени (15-30 минут, согласно инструкции) для разрядки высоковольтных конденсаторов в звене постоянного тока (DC Bus).

4. Аккуратное обращение и защита от ESD: Плата содержит чувствительные электронные компоненты. Работайте в антистатическом браслете и избегайте прикосновений к контактам разъемов и компонентам.

5. Проверка перед пуском: После установки новой платы рекомендуется, если это возможно, провести базовую проверку привода без подключения двигателя (проверить наличие опорных напряжений, диагностику), а затем выполнить пробный пуск на холостом ходу.

6. Источник поставки: Учитывая сложность компонента и критичность его функций, приобретайте плату у проверенных поставщиков, специализирующихся на восстановленных промышленных компонентах и предоставляющих гарантию на протестированные изделия. Самостоятельный ремонт многослойных печатных плат с SMD-компонентами крайне сложен и ненадежен.
