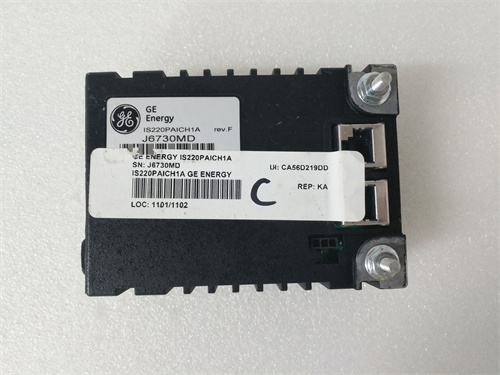

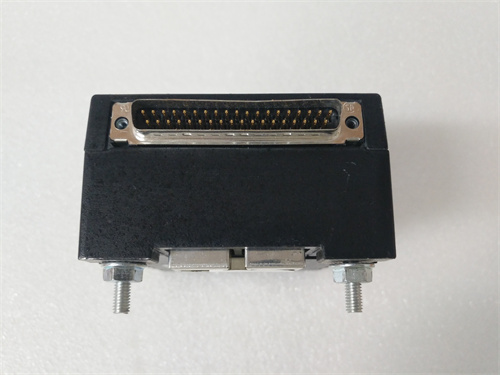

GE IS220PAICH1A 336A4940CSP3 – Описание продукта

GE IS220PAICH1A 336A4940CSP3 представляет собой полностью специфицированный модуль аналогового ввода (Analog Input Module) для системы управления турбинами Mark VIe производства General Electric. Этот модуль является частью подсистемы ввода-вывода (I/O Pack) и предназначен для приема, изоляции и оцифровки сигналов от критически важных аналоговых датчиков турбины. Полный номер, включая 336A4940CSP3, указывает на конкретную аппаратную ревизию и производственную спецификацию. Подробную информацию можно найти на ресурсе: GE IS220PAICH1A.

Технические параметры

• Тип устройства: Модуль аналогового ввода (Analog Input Module) для системы Mark VIe.

• Типы входных сигналов: Предназначен для приема сигналов от термопар (Thermocouples - TC) или, возможно, низкоуровневых сигналов милливольтового диапазона. Спецификация PAICH часто указывает на канал термопары.

• Количество каналов: Обычно 8 или 16 каналов, изолированных и индивидуально конфигурируемых.

• Точность и разрешение: Высокая точность и разрешение (например, 16-бит), необходимые для точного измерения температуры в ответственных применениях.

• Изоляция: Полная гальваническая изоляция между каналами и между полевыми цепями и внутренней логикой контроллера. Это критически важно для подавления контурных токов и обеспечения безопасности.

• Компенсация холодного спая (CJC): Встроенная аппаратная или программная компенсация температуры холодного спая для точного измерения термопар.

• Диагностика: Расширенная встроенная диагностика, включая обнаружение обрыва датчика (burnout), короткого замыкания, проверку работоспособности модуля.

• Интерфейс связи: Подключается к контроллеру Mark VIe через высокоскоростную внутреннюю сеть IONet.

• Конфигурация: Настраивается с использованием программного обеспечения GE ToolboxST. Для каждого канала задается тип термопары (J, K, T, E и т.д.), диапазон, фильтрация.

Преимущества и особенности
Главным преимуществом модуля GE IS220PAICH1A является его высочайшая надежность и точность, специально разработанные для измерения критических температур в системе управления турбиной (например, температура выхлопных газов — TExh, температура подшипников). Встроенная система диагностики позволяет выявлять проблемы на уровне датчика или проводки до того, как они приведут к ложным показаниям или потере контроля. Возможность горячей замены (при поддержке системы) минимизирует время простоя. Использование такого специализированного модуля, как IS220PAICH1A, гарантирует соответствие строгим отраслевым стандартам для энергетики и обеспечивает долгосрочную стабильность измерений.

Примеры применения в различных областях

• Управление газовыми турбинами: Измерение температуры выхлопных газов (TExh) с помощью термопар типа K, установленных в выхлопном диффузоре. Это один из ключевых параметров для контроля эффективности и защиты турбины.

• Управление паровыми турбинами: Контроль температуры пара на входе и выходе, температура подшипников.

• Промышленные печи и котлы: Высокоточное измерение температуры в технологических процессах с использованием термопар в рамках системы управления GE Mark VIe.

• Критические температурные измерения: Любые применения, где требуется максимальная надежность и точность измерения температуры в экосистеме Mark VIe.

Сравнение с аналогами конкурентов
Модуль GE IS220PAICH1A является узкоспециализированным компонентом системы Mark VIe. Его прямыми аналогами являются модули ввода термопар в системах управления турбинами других производителей (Siemens, Woodward, Rolls-Royce), которые не взаимозаменяемы. По сравнению с универсальными аналоговыми модулями ввода для ПЛК, IS220PAICH1A предлагает более высокую плотность каналов, встроенную компенсацию холодного спая, лучшую защиту от помех и глубокую интеграцию с диагностической системой Mark VIe.

Рекомендации по выбору и меры предосторожности

1. Точное соответствие при заказе: Для заказа замены необходимо указывать полный номер GE IS220PAICH1A 336A4940CSP3. Суффикс 336A4940CSP3 критически важен, так как обозначает конкретную ревизию и конфигурацию, совместимую с остальной системой.

2. Использование правильных термопар и кабелей: Применяйте только термопары указанного в проекте типа (например, тип K) и соответствующие термокомпенсационные кабели. Неправильный кабель внесет значительную погрешность.

3. Конфигурация в ToolboxST: После установки каждый канал модуля должен быть корректно сконфигурирован в ПО ToolboxST: выбран тип термопары, единицы измерения, параметры фильтрации. Неверная конфигурация приведет к неверным показаниям.

4. Проверка целостности датчиков: Перед установкой нового модуля проверьте сопротивление изоляции и целостность самих термопар и их проводки, чтобы исключить заземление или обрыв.

5. Процедура замены в системе: Замена модуля в действующей системе Mark VIe должна проводиться в соответствии со строгими регламентами, часто с использованием специального режима "Repair Mode" в ToolboxST для безопасного извлечения и установки.

6. Калибровка и верификация: После установки модуля IS220PAICH1A рекомендуется, по возможности, провести верификацию показаний критических каналов (например, TExh) с помощью эталонного источника сигналов или сравнения с резервным датчиком в соответствии с процедурами эксплуатации.
