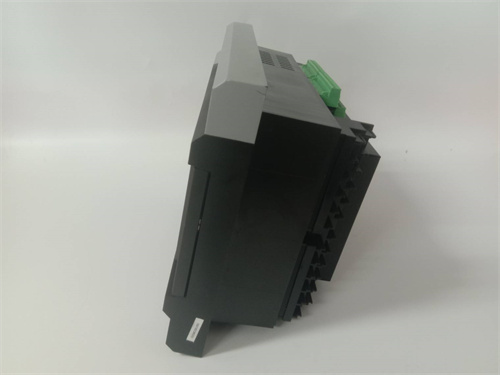

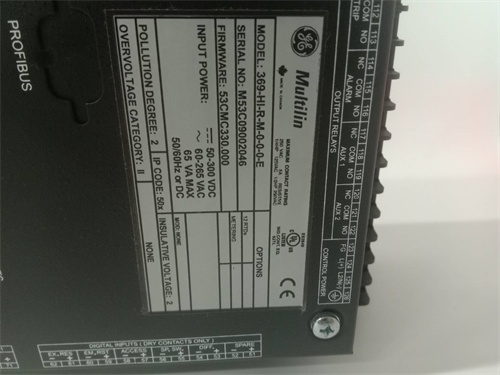

GE 369-HI-R-0-0-0-0-E – Описание продукта

GE 369-HI-R-0-0-0-0-E представляет собой конкретную заводскую конфигурацию (Feature Code) реле защиты двигателя серии GE Multilin 369. Это интеллектуальное микропроцессорное устройство предназначено для комплексной защиты, управления, мониторинга и диагностики асинхронных и синхронных двигателей среднего и высокого напряжения. Данная спецификация 369-HI-R-0-0-0-0-E описывает устройство с конкретным набором аппаратных и функциональных опций. Более подробную информацию можно найти на ресурсе: GE 369-HI-R-0-0-0-0-E.

Технические параметры (расшифровка кода)

• Базовое устройство: 369 – Многофункциональное реле защиты двигателя.

• Поколение аппаратной платформы: HI – Платформа "H1" (улучшенная производительность, память).

• Наличие релейных выходов: R – Наличие встроенных электромеханических реле (физических выходов для отключения и сигнализации).

• Опции связи (позиции 4-7): -0-0-0-0 – В данной конфигурации указывают на отсутствие определенных дополнительных опционных модулей связи в базовой комплектации (например, дополнительных последовательных портов или специфических интерфейсов). Основные коммуникации предоставляются базовым интерфейсом.

• Основной коммуникационный интерфейс: E – Наличие встроенного порта Ethernet (Modbus TCP/IP) для интеграции в сеть.

Функциональные особенности и преимущества
Конфигурация GE 369-HI-R-0-0-0-0-E сочетает в себе мощные защитные функции с современным сетевым интерфейсом. Ключевые преимущества включают:

• Расширенная тепловая модель: Точная защита от перегрузки с учетом времени нагрева/охлаждения и эффекта "горячего останова".

• Полный набор защит: Защита от токов КЗ, заклинивания ротора, несимметрии, замыкания на землю, пониженного/повышенного напряжения.

• Сетевой мониторинг: Наличие порта Ethernet (-E) позволяет легко интегрировать реле в системы SCADA, АСУ ТП или системы управления предприятием для удаленного наблюдения, сбора данных и изменения уставок.

• Встроенные релейные выходы (R): Обеспечивают прямую коммутацию цепей управления для отключения выключателя или сигнализации без необходимости во внешних промежуточных реле.

• Диагностика и регистрация: Ведение журнала событий (Sequence of Events - SOE), осциллограмм и данных о срабатываниях.

Примеры применения в различных областях

• Насосные и компрессорные станции: Защита приводных двигателей критических насосов и компрессоров в нефтегазовой, химической промышленности и на объектах водоснабжения.

• Вентиляционные системы главного проветривания (шахты): Защита мощных двигателей вентиляторов, где остановка угрожает безопасности.

• Конвейерные ленты и мельницы в горнодобывающей промышленности: Защита двигателей с тяжелыми условиями пуска и высокой инерционной нагрузкой.

• Двигатели на производственных линиях: Защита приводов в металлургии, цементной и бумажной промышленности.

Сравнение с аналогами конкурентов
Данная конфигурация GE 369-HI-R-0-0-0-0-E конкурирует с многофункциональными реле защиты двигателя других производителей, таких как Siemens (SIPROTEC 7SK80), ABB (CM-MPS), Schneider Electric (Sepam) и Eaton. Её отличительная черта – широкое признание в энергоемких отраслях, удобное ПО EnerVista и гибкая система кодирования опций. Наличие Ethernet в базовой конфигурации (-E) является современным стандартом.

Рекомендации по выбору и меры предосторожности

1. Верификация полного кода: При заказе запасной части или нового устройства необходимо указывать полный код 369-HI-R-0-0-0-0-E. Изменение любого символа может означать другую комплектацию (например, другой тип связи или отсутствие релейных выходов).

2. Проверка соответствия двигателю: Перед вводом в эксплуатацию необходимо точно ввести в реле паспортные данные защищаемого двигателя (номинальный ток, время разблокировки, коэффициент обслуживания) для корректной работы тепловой модели.

3. Настройка Ethernet-интерфейса: Для работы в сети необходимо корректно настроить IP-адрес, маску подсети и шлюз реле. Рекомендуется использовать статические адреса и сегментировать сеть управления.

4. Использование релейных выходов: Проверьте коммутационную способность встроенных реле (R) и при необходимости используйте их для управления катушками внешних более мощных разъединителей или для сигнализации.

5. Резервирование критических защит: Для особо ответственных двигателей рассмотрите возможность резервирования защиты по току, используя дополнительные датчики или независимые устройства.

6. Тестирование и документация: После монтажа и настройки выполните первичное тестирование защитных функций с помощью первичного тока (через трансформаторы тока) или специализированных тестеров реле. Сохраните полную резервную копию конфигурации устройства.
