Описание продукта

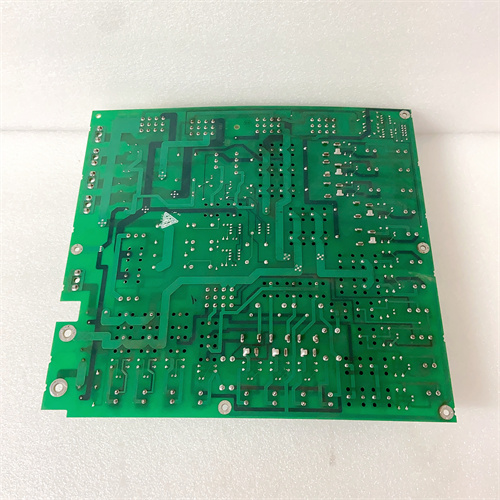

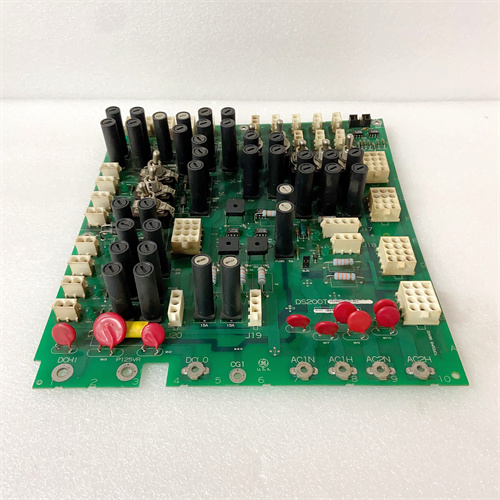

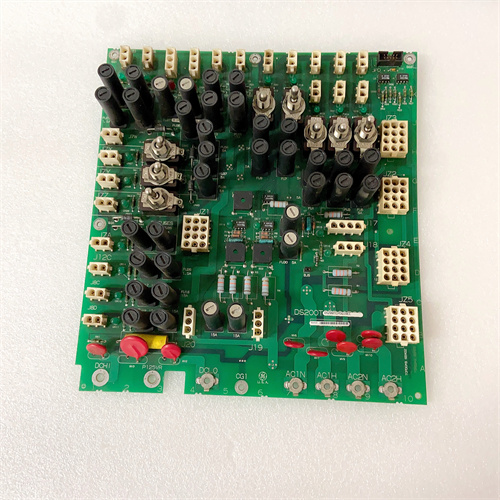

GE DS200TCPDG1B представляет собой плату управления технологическим процессом (Turbine Control Processor Board), разработанную для системы управления газовыми турбинами GE Mark V и Mark VI. Эта критически важная плата, DS200TCPDG1B, является основным вычислительным модулем в контуре управления турбиной, отвечая за исполнение программного кода контроля, регулирования и защиты. Плата обеспечивает связь с другими платами ввода-вывода в стойке, обработку аналоговых и дискретных сигналов, а также реализует сложные алгоритмы управления для обеспечения безопасной и эффективной работы турбины. Надежность и отказоустойчивость компонента GE DS200TCPDG1B напрямую влияют на доступность и производительность энергоблока. Подробные спецификации и руководства можно найти в официальной документации GE DS200TCPDG1B.

Технические параметры и характеристики

• Тип модуля: Плата процессора управления турбиной (Turbine Control Processor).

• Совместимость: Предназначена для установки в стойки управления GE Speedtronic Mark V и Mark VI (серия DS200).

• Основные компоненты на плате:

• Центральный процессор (CPU): Выполняет логику управления и защиты.

• Память: Постоянная (для ПО) и оперативная (для данных).

• Коммуникационные порты: Для внутренней связи в стойке (с другими платами через шину VME) и внешней связи (например, для подключения к АСУ ТП).

• Тактовый генератор и таймеры.

• Функциональные возможности:

• Обработка аналоговых сигналов (задание скорости, температуры, давления).

• Обработка дискретных сигналов (пуск/стоп, статусы клапанов, аварийные сигналы).

• Выполнение алгоритмов ПИД-регулирования, последовательностей пуска/останова.

• Реализация функций защиты (overspeed, vibration, temperature trips).

• Питание: Получает питание от источника питания стойки через внутреннюю шину.

• Индикация: Светодиодные индикаторы для отображения статуса питания, активности процессора, ошибок.

Преимущества и особенности

1. Высокая надежность и отказоустойчивость: Плата DS200TCPDG1B спроектирована для непрерывной работы в жестких условиях энергетических объектов. Системы Mark V/VI часто используют архитектуру с тройным резервированием (TMR), где три идентичные платы работают параллельно.

2. Специализация под управление турбинами: В отличие от универсальных ПЛК, логика и архитектура платы GE DS200TCPDG1B оптимизированы именно для высокоскоростных задач контроля и защиты вращающегося оборудования.

3. Быстрая обработка критических сигналов: Обеспечивает минимальное время отклика для функций аварийной остановки (trip), что является ключевым для безопасности турбины.

4. Интеграция в экосистему GE Speedtronic: Полная совместимость и проверенная совместная работа с сотнями других плат и модулей ввода-вывода серии DS200, образуя законченную систему управления.

5. Модульность и ремонтопригодность: Возможность замены платы DS200TCPDG1B на месте позволяет проводить ремонт без замены всей системы управления, сокращая время простоя.

Области применения и примеры использования

Плата GE DS200TCPDG1B применяется исключительно в системах управления газовыми и паровыми турбинами:

• Электростанции (ГТУ, ПГУ, ТЭЦ): Управление газовыми турбинами в качестве основного или пикового источника генерации.

• Нефтегазовая промышленность: Управление турбинами, приводящими в действие генераторы или компрессоры на компрессорных станциях магистральных газопроводов.

• Когенерационные установки: Контроль турбин, вырабатывающих одновременно электроэнергию и тепловую энергию.

Пример: На газотурбинной электростанции три идентичные платы DS200TCPDG1B установлены в трех отдельных стойках, образуя систему тройного модульного резервирования (TMR). Каждая плата независимо обрабатывает данные о скорости вращения вала, температуре выхлопных газов и давлении топлива. Система сравнивает выходные сигналы всех трех процессоров. Если один из них выдает результат, отличающийся от двух других, его сигнал игнорируется, что позволяет продолжать безопасную работу без остановки турбины. Таким образом, плата GE DS200TCPDG1B является ядром этой отказоустойчивой архитектуры.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Критическая важность точной замены: Плата GE DS200TCPDG1B является специфическим компонентом. При замене необходимо убедиться в полном соответствии номенклатурного номера и ревизии (буква в конце, например, "B"). Несовместимая ревизия может не работать в стойке. Сверяйтесь с официальными источниками.

2. Работа с программным обеспечением: Замена процессорной платы обычно требует загрузки в нее корректной версии программного обеспечения (firmware) и прикладной логики управления турбиной. Для этого требуется специальное ПО GE ToolboxST и наличие резервной копии конфигурации.

3. Меры электростатической безопасности (ESD): Все работы с платой DS200TCPDG1B должны проводиться с соблюдением мер защиты от статического электричества (заземленные браслеты, антистатические пакеты).

4. Понимание архитектуры резервирования: Перед любой заменой необходимо четко понимать, в какой стойке (R, S, T) и в каком слоте установлена неисправная плата, чтобы не нарушить работу резервированной системы.

5. Только для квалифицированного персонала: Работа с системой управления турбиной, особенно с ее центральными процессорными платами, должна выполняться исключительно инженерами, прошедшими специальное обучение от GE или имеющими соответствующий опыт, из-за высоких рисков, связанных с неправильными действиями.
