Описание продукта

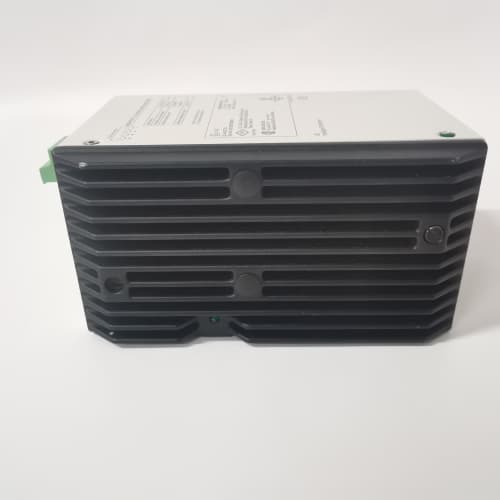

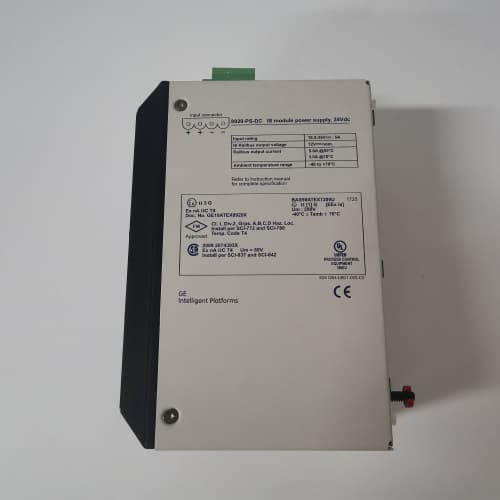

GE 8920-PS-DC-02 представляет собой модуль источника питания постоянного тока повышенной мощности, разработанный для систем распределенного ввода-вывода GE VersaPoint. Этот модуль, 8920-PS-DC-02, является эволюционным развитием базовых блоков питания серии и предназначен для обеспечения энергией более крупных и сложных конфигураций модулей на одной рейке. Его основная задача — преобразование внешнего входного напряжения постоянного тока (24 В DC) в стабилизированные и защищенные внутренние шины питания, необходимые для работы всех типов модулей VersaPoint, включая программируемые контроллеры, аналоговые и дискретные модули, а также устройства связи. Надежный модуль GE 8920-PS-DC-02 является основой для построения производительных и насыщенных периферией распределенных узлов управления. Полные электрические характеристики и инструкции по монтажу содержатся в техническом паспорте GE 8920-PS-DC-02.

Технические параметры и характеристики

• Тип модуля: Модуль источника питания (Power Supply Module) для платформы VersaPoint, версия повышенной мощности.

• Совместимость: Предназначен для установки в крайнюю левую позицию (позиция 1) на DIN-рейке в системах распределенного ввода-вывода GE VersaPoint. Совместим со всеми модулями серии VersaPoint.

• Входное напряжение: Постоянный ток (DC). Стандартный номинал — 24 В DC (диапазон, например, 19.2 – 30 В DC). Конкретные допуски уточняются по спецификации.

• Выходная мощность: Повышенная, по сравнению с базовыми моделями (например, 8910-PS-DC). Точные значения выходного тока по шинам 5 В и 24 В (Sensor Supply) необходимо проверять в документации на 8920-PS-DC-02. Например, может обеспечивать ток до 5 А на шине 24 В.

• Выходные шины: Формирует несколько внутренних изолированных шин:

• Шина 5 В для питания логики и электроники модулей.

• Защищенная шина 24 В DC для питания датчиков (SENSOR SUPPLY) с защитой от короткого замыкания и индикацией состояния.

• Защита: Комплексная защита, включающая защиту от перегрузки, короткого замыкания на выходах, перенапряжения на входе и перегрева.

• Индикация: Светодиодные индикаторы для отображения наличия входного напряжения (PWR OK), состояния шины датчиков (SENSOR OK) и сигнализации об ошибке (FAULT) в случае перегрузки или перегрева.

• Подключение: Внешнее входное напряжение и, при необходимости, выход "датчикового" питания подключаются через съемные винтовые клеммы.

Преимущества и особенности

1. Повышенная мощность и надежность: Модуль 8920-PS-DC-02 рассчитан на питание конфигураций с большим количеством модулей или модулей с высоким энергопотреблением (например, аналоговых выходных модулей, релейных выходов), что делает его надежным выбором для сложных задач.

2. Улучшенная защита и диагностика: Наличие отдельного индикатора для шины датчиков (SENSOR OK) и общего индикатора неисправности (FAULT) позволяет быстро диагностировать проблему: отсутствие входного питания, перегрузка по датчикам или внутренняя ошибка модуля GE 8920-PS-DC-02.

3. Стабильность выходных параметров: Обеспечивает чистые и стабильные напряжения даже при колебаниях входного напряжения в допустимом диапазоне, что критически важно для точной работы аналоговых модулей и устойчивой связи.

4. Оптимизация для платформы VersaPoint: Как и другие компоненты серии, 8920-PS-DC-02 обеспечивает идеальное согласование по механическим, электрическим и тепловым параметрам со всей экосистемой GE VersaPoint.

5. Упрощение проектирования: Использование мощного модуля питания с запасом по току избавляет от необходимости дробить систему на несколько реек с отдельными блоками питания, упрощая проект и снижая стоимость.

Области применения и примеры использования

Модуль GE 8920-PS-DC-02 применяется в проектах, где требуется развернуть насыщенный периферией локальный узел управления на базе платформы VersaPoint:

• Компактные панели управления станками: Питание контроллера 8920-PC-DC, нескольких дискретных и аналоговых модулей, подключенных к датчикам и приводам станка.

• Распределенные шкафы на технологических линиях: Обеспечение энергией множества модулей ввода-вывода, управляющих секцией конвейерной линии, группой клапанов или набором исполнительных механизмов.

• Системы мониторинга параметров: Питание нескольких аналоговых входных модулей, собирающих данные с датчиков температуры, давления и расхода на локальном участке.

• Интеллектуальные узлы в системах зданий (BACnet/IP): Питание контроллера и модулей в/в, управляющих климатической установкой (приточной вентиляционной установкой) или системой освещения в отдельном крыле здания.

Пример: На автоматизированном испытательном стенде двигателей используется стойка VersaPoint. В ее составе: программируемый контроллер 8920-PC-DC, два аналоговых входных модуля для сбора данных с датчиков крутящего момента и вибрации, один аналоговый выходной модуль для задания нагрузки и несколько дискретных модулей для управления клапанами и считывания концевых выключателей. Модуль GE 8920-PS-DC-02, установленный в позиции 1, обеспечивает стабильным питанием всю эту конфигурацию, гарантируя точность измерений и надежность работы в условиях циклических нагрузок.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Точный расчет суммарного потребления: Крайне важно рассчитать общий потребляемый ток по шинам 5 В и 24 В для всех модулей на рейке. Выберите модуль 8920-PS-DC-02 только в том случае, если его выходные параметры превышают расчетные значения с запасом не менее 25-30%. Методика расчета приведена в документации GE.

2. Качество входного напряжения: Обеспечьте подачу на вход чистого и стабильного напряжения 24 В DC. Используйте внешний источник питания достаточной мощности и с низким уровнем пульсаций. Нестабильное входное напряжение может привести к сбоям в работе модулей или ошибкам модуля GE 8920-PS-DC-02.

3. Тепловой режим: Более мощный источник выделяет больше тепла. Обеспечьте адекватную вентиляцию в шкафу управления и не устанавливайте модуль вплотную к другим тепловыделяющим устройствам. Соблюдайте рекомендуемые производителем зазоры.

4. Использование шины датчиков (SENSOR SUPPLY): Данная шина предназначена для питания датчиков, а не исполнительных механизмов. Не подключайте к ней соленоидные клапаны или двигатели. Рассчитайте суммарный ток всех датчиков, чтобы не вызвать перегрузку.

5. Резервирование для критических узлов: Для узлов, отказ которых недопустим, рассмотрите возможность использования системы резервированного питания на входе (например, через модуль резервирования питания) или, если это поддерживается архитектурой, установку двух реек VersaPoint с перекрестным питанием критически важных модулей.
