Описание продукта

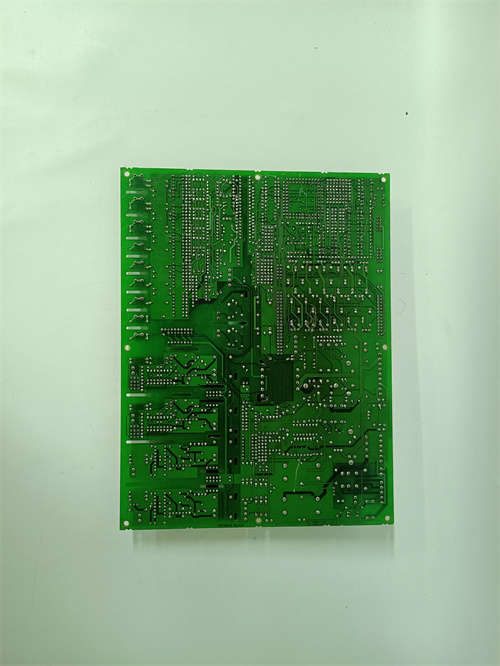

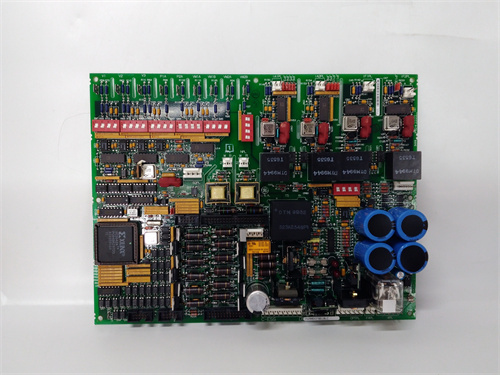

GE DS200DCFBG1BLC представляет собой плату интерфейса (дочернюю плату) для системы управления турбинами GE Speedtronic Mark VI, выполняющую специализированные функции сопряжения и управления в рамках своей стойки. Эта плата, DS200DCFBG1BLC, часто классифицируется как плата контроллера поля или интерфейсная плата, обеспечивающая связь между центральной системой управления и полевыми устройствами или другими подсистемами. Ее точное назначение зависит от конкретной конфигурации стойки Mark VI и может включать управление дискретными входами/выходами, связь по специальным протоколам или обработку сигналов для конкретных датчиков и исполнительных механизмов турбины. Надежность компонента GE DS200DCFBG1BLC критична для обеспечения бесперебойной работы всей системы управления. Технические детали и спецификации для конкретного применения следует искать в официальной документации GE DS200DCFBG1BLC.

Технические параметры и характеристики

• Тип модуля: Интерфейсная плата / дочерняя плата контроллера (Interface / Daughter Board) для системы Mark VI.

• Совместимость: Предназначена для установки в стойки управления GE Speedtronic Mark VI (серия DS200). Работает в паре с основной материнской или процессорной платой в определенном слоте стойки.

• Основная функция: Специализированный интерфейс для управления и мониторинга. Точная функция определяется суффиксом в обозначении (DCFB может указывать на функции, связанные с управлением подачей топлива, связью или контролем). Требует уточнения по схемам конкретной установки.

• Типы обрабатываемых сигналов: Может быть предназначена для дискретных (включено/выключено) или аналоговых сигналов, либо для реализации коммуникационного протокола.

• Интерфейс связи: Подключается к внутренней шине стойки VME и, через разъемы на своем краю или кабели, к внешним клеммным колодкам или другим платам.

• Питание: Получает питание от материнской платы или через шину стойки.

• Индикация: Обычно имеет светодиодные индикаторы для отображения статуса питания, активности и ошибок.

• Конструктив: Является печатной платой, устанавливаемой вертикально в направляющие стойки и соединяемой с другими платами через разъемы.

Преимущества и особенности

1. Специализация под задачи турбины: Как и все компоненты Speedtronic, плата DS200DCFBG1BLC оптимизирована для выполнения конкретных функций в контуре управления газовой или паровой турбиной, обеспечивая высокую надежность и быстродействие.

2. Модульность системы Mark VI: Позволяет наращивать и специализировать функциональность стойки управления, добавляя необходимые интерфейсные платы для связи с конкретным оборудованием турбоагрегата.

3. Интеграция в отказоустойчивую архитектуру: В системах с тройным резервированием (TMR) три идентичные платы GE DS200DCFBG1BLC работают параллельно, обеспечивая бесперебойную работу даже при отказе одной из них.

4. Прямая совместимость и проверенность: Полная совместимость с другими платами серии DS200 и проверенная временем работа в составе системы управления обеспечивают предсказуемость и снижение рисков.

5. Ремонтопригодность: Возможность замены отдельной платы позволяет проводить относительно быстрый ремонт без замены всей системы управления, минимизируя простой дорогостоящего оборудования.

Области применения и примеры использования

Плата GE DS200DCFBG1BLC применяется исключительно в системах управления турбинами GE Speedtronic Mark VI на энергетических и промышленных объектах:

• Газотурбинные электростанции (ГТУ): Обеспечение интерфейса для системы управления топливными клапанами, контроля пламени или системы искрового зажигания.

• Паротурбинные установки (ТЭЦ, АЭС): Интерфейс для управления системой стопорных и регулирующих клапанов, системой маслоснабжения.

• Турбокомпрессорные станции: Управление и контроль вспомогательных систем турбокомпрессора.

Пример: В системе управления газотурбинной установкой Mark VI плата DS200DCFBG1BLC может выполнять функцию интерфейса для управления сложным электрогидравлическим топливным клапаном. Плата получает цифровую команду положения от главного процессора, преобразует ее в управляющие сигналы для сервопривода клапана, а также считывает аналоговый сигнал обратной связи о фактическом положении клапана. Таким образом, GE DS200DCFBG1BLC обеспечивает точное и надежное позиционирование, критически важное для эффективности и безопасности работы турбины.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Абсолютная точность идентификации: Артикул DS200DCFBG1BLC является уникальным. Крайне важно убедиться, что эта точная плата указана в спецификации, принципиальных схемах и списках запчастей (Bill of Materials) вашей конкретной установки Mark VI. Используйте официальные каталоги GE и данные с шильдика существующей платы.

2. Работа в резервированной системе: Если плата является частью системы TMR, ее замена или любые манипуляции должны проводиться в строгом соответствии с процедурами, описанными в руководствах по обслуживанию GE, чтобы не нарушить механизм голосования и не вызвать ложную остановку турбины.

3. Требования к обучению персонала: Работы с системой управления турбиной должны выполняться только квалифицированным персоналом, прошедшим специальное обучение по системам Speedtronic Mark VI и соблюдающим все правила электробезопасности и процедуры блокировок (Lock-Out Tag-Out).

4. Проверка состояния и калибровка: После замены платы GE DS200DCFBG1BLC необходимо выполнить проверку всех связанных с ней функций управления, а также, если плата работает с аналоговыми сигналами, провести калибровку соответствующих каналов ввода/вывода.

5. Стратегия поставки и восстановление: Учитывая специфику и возможные трудности с поставкой новых плат, рассмотрите возможность сотрудничества с авторизованными сервисными центрами GE или надежными поставщиками восстановленных (remanufactured) компонентов, которые могут предложить протестированные и гарантированные платы с более короткими сроками поставки.
