Технические параметры и характеристики

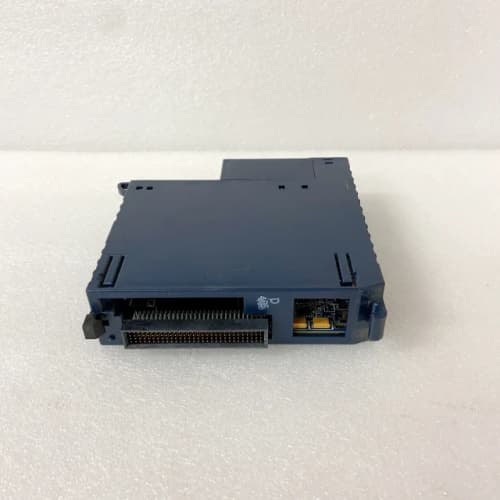

• Тип модуля: Управляемый промышленный коммутатор Ethernet (Managed Ethernet Switch) для установки в раму.

• Совместимость: Предназначен для установки в универсальную раму (Universal Backplane) контроллеров серии GE PACSystems RX3i.

• Сетевые порты:

• Количество: 8 портов 10/100 Мбит/с.

• Тип: Ethernet 10Base-T/100Base-TX, с поддержкой автоматического согласования скорости и дуплекса (Auto-MDI/MDIX).

• Функции управления:

• Управление трафиком (Traffic Control): Поддержка QoS (Quality of Service) с приоритизацией по стандарту IEEE 802.1p для обеспечения детерминированной передачи критических данных.

• Управление группами (VLAN): Поддержка виртуальных локальных сетей (VLAN) по стандарту IEEE 802.1Q для логической сегментации сети.

• Протокол spanning tree: Поддержка Rapid Spanning Tree Protocol (RSTP) по стандарту IEEE 802.1w для создания отказоустойчивых сетевых топологий без петель.

• Управление через Web-интерфейс и SNMP: Возможность настройки и мониторинга через встроенный веб-сервер или по протоколу SNMP.

• Промышленные характеристики: Рассчитан на работу в условиях повышенных температур, вибрации и электромагнитных помех, характерных для промышленных объектов.

• Питание: Получает питание от рамы RX3i через внутреннюю шину.

• Индикация: Светодиодные индикаторы для отображения состояния питания, активности и скорости на каждом порту, а также общего статуса коммутатора.

Преимущества и особенности

1. Прямая интеграция в стойку ПЛК: Модуль IC695EMT001 устанавливается непосредственно в раму RX3i, что экономит пространство в шкафу, избавляет от необходимости во внешнем коммутаторе и обеспечивает надежное питание от системы.

2. Повышение сетевой надежности и детерминизма: Функции QoS и RSTP, реализованные в коммутаторе GE IC695EMT001, гарантируют приоритетную передачу критически важных данных управления (например, сигналов аварийной остановки) и обеспечивают быстрое восстановление связи при обрыве кабеля.

3. Улучшенная безопасность и организация сети: Поддержка VLAN позволяет изолировать трафик управления, конфигурации и диагностики на логическом уровне, что повышает кибербезопасность и упрощает управление сетью.

4. Централизованное управление и диагностика: Возможность настройки и мониторинга состояния сети через веб-интерфейс или SNMP позволяет системным администраторам удаленно контролировать здоровье сетевой инфраструктуры.

5. Промышленная надежность: Конструкция модуля рассчитана на непрерывную работу в жестких условиях (расширенный температурный диапазон, устойчивость к помехам), что делает его предпочтительным выбором по сравнению с коммерческими офисными коммутаторами.

Области применения и примеры использования

Модуль GE IC695EMT001 применяется в системах, где требуется построение надежной, управляемой и безопасной сети Ethernet на уровне контроллера:

• Распределенные системы управления: Создание локального сегмента для подключения удаленных стоек ввода-вывода RX3i по Ethernet, панелей HMI и частотных преобразователей.

• Системы с критическим временем отклика: Применение в контурах управления, где важна минимальная и предсказуемая задержка передачи данных (например, синхронное управление приводами).

• Крупные производственные линии и машины: Организация сети для связи центрального ПЛК RX3i с интеллектуальными датчиками, считывателями штрих-кодов и подчиненными контроллерами.

• Инфраструктурные объекты (водоканалы, ТЭЦ): Построение отказоустойчивой сетевой инфраструктуры для АСУ ТП, где простой недопустим.

Пример: На автоматизированной сборочной линии несколько удаленных стоек RX3i с модулями ввода-вывода расположены вдоль конвейера. Все они подключены к центральному контроллеру через коммутатор IC695EMT001, установленный в его раму. Коммутатор GE IC695EMT001, используя протокол RSTP, создает кольцевую топологию сети, обеспечивая резервирование связи. Если один из сетевых кабелей будет поврежден, коммутатор мгновенно перестроит маршруты, и управление линией продолжится без остановки.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Планирование сетевой архитектуры: Перед установкой модуля IC695EMT001 разработайте четкую схему сети с учетом использования VLAN, назначения IP-адресов и планирования резервирования (RSTP). Это ключ к созданию надежной системы.

2. Настройка функций управления: После установки обязательно настройте коммутатор GE IC695EMT001. Активируйте RSTP для предотвращения петель, настройте приоритеты трафика (QoS) для критических данных и при необходимости создайте VLAN для изоляции трафика.

3. Кибербезопасность: Измените пароли доступа к веб-интерфейсу по умолчанию. Отключите неиспользуемые порты. Ограничьте доступ к настройкам коммутатора только с доверенных IP-адресов, если это поддерживается прошивкой.

4. Требования к кабельной инфраструктуре: Используйте качественные промышленные кабели Ethernet (не ниже Cat5e) с экраном, правильно их обжимайте и заземляйте экран. Это особенно важно в условиях сильных электромагнитных помех.

5. Резервирование питания: Поскольку IC695EMT001 питается от рамы, рассмотрите возможность резервирования питания всей рамы RX3i для обеспечения непрерывной работы сетевой инфраструктуры при отказе основного источника питания 24 В DC.
