Описание продукта

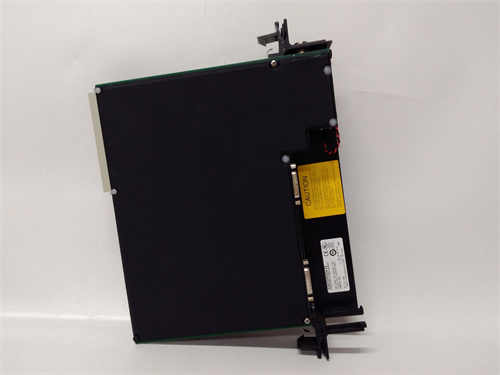

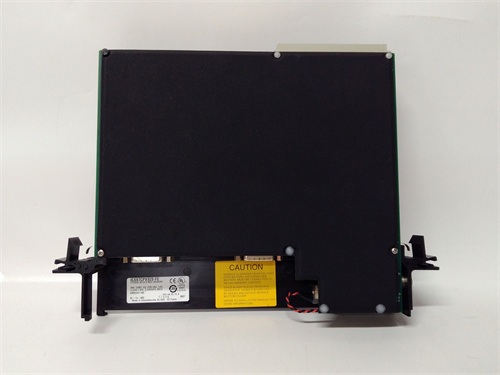

Модуль GE IC697ALG440 представляет собой 4-канальный модуль аналогового вывода (Analog Output Module), разработанный для систем управления серии GE Series 90-70. Этот модуль выполняет критически важную функцию преобразования цифровых управляющих сигналов от процессора в точные аналоговые сигналы для управления исполнительными механизмами. Модуль IC697ALG440 генерирует стандартные промышленные сигналы тока или напряжения, которые используются для регулирования скорости приводов, позиционирования клапанов, управления мощностью нагревателей и других непрерывных процессов. Надежность и точность модуля GE IC697ALG440 делают его ключевым компонентом для реализации контуров регулирования в системах автоматизации на базе ПЛК серии 90-70.

Технические параметры

• Тип устройства: Модуль аналогового вывода (AO).

• Производитель: General Electric (GE).

• Серия системы: GE Series 90-70.

• Количество каналов: 4 независимых канала.

• Типы выходных сигналов: Конфигурируемые: 4-20 мА, 0-20 мА (токовая петля) или 0-10 В (напряжение).

• Разрешение: Высокое, обычно 12 бит или более.

• Точность: Высокая, значение в процентах от диапазона (например, ±0.1%).

• Время установления: Быстрое время отклика на изменение цифрового значения.

• Гальваническая развязка: Между каналами и между каналами и логической стороной ПЛК.

• Диагностика: Возможность контроля обрыва петли (для токового выхода) и короткого замыкания.

• Совместимость: Устанавливается в шасси серии 90-70 (например, IC697CHSxxx). Адресация и конфигурация выполняются в среде программирования (Logicmaster 90, Proficy Machine Edition).

• Индикация: Светодиодные индикаторы состояния.

Преимущества и особенности

• Высокая точность и стабильность: Модуль IC697ALG440 обеспечивает точное и воспроизводимое формирование аналогового сигнала с низким уровнем шума, что необходимо для качественного регулирования технологических параметров.

• Гибкость конфигурации: Возможность независимой настройки каждого канала на выходной сигнал тока или напряжения позволяет адаптировать один модуль GE IC697ALG440 для управления разнотипной нагрузкой в системе.

• Надежная гальваническая развязка: Изоляция защищает чувствительную логику центрального процессора и других модулей от возможных помех и повреждений, возникающих в силовых цепях исполнительных механизмов.

• Промышленная надежность: Конструкция модуля рассчитана на длительную работу в условиях промышленной среды, включая устойчивость к вибрациям и перепадам температур.

• Интеграция с экосистемой Series 90-70: Полная совместимость и простота конфигурирования в программных средах GE для данного семейства ПЛК.

Примеры применения в различных отраслях

• Управление частотными приводами (ЧП): Формирование сигнала 4-20 мА или 0-10 В для плавного регулирования скорости насосов, вентиляторов, конвейеров.

• Позиционирование регулирующих клапанов: Подача управляющего сигнала на электрические или пневматические позиционеры клапанов для контроля расхода, давления или уровня.

• Регулирование мощности: Управление тиристорными силовыми контроллерами для плавного изменения мощности нагревательных элементов в печах или сушилках.

• Связь с внешними устройствами: Передача аналоговых сигналов на регистраторы, индикаторы или другие системы сбора данных.

Сравнение с аналогами конкурентов

В своем классе модуль GE IC697ALG440 конкурировал с аналоговыми выходными модулями для ПЛК среднего и высокого класса конца XX - начала XXI века, таких как Siemens SM432 (для S5-115U) или Allen-Bradley 1771-OFE. По сравнению с современными модулями (например, для RX3i), он может уступать в разрешении, скорости обмена и плотности каналов, но остается надежным и эффективным решением для обслуживания и ремонта существующих систем на базе Series 90-70. Его ключевое преимущество — гарантированная работа в устаревшей, но все еще эксплуатируемой архитектуре.

Рекомендации по выбору и важные замечания

1. Проверка совместимости системы: Убедитесь, что ваше шасси и процессор Series 90-70 поддерживают модуль IC697ALG440 и что в системе есть свободный слот с соответствующим адресным пространством.

2. Согласование нагрузки: Для токовых выходов (4-20 мА) убедитесь, что полное сопротивление петли (сопротивление проводов + входное сопротивление управляемого устройства) не превышает максимально допустимого для модуля GE IC697ALG440.

3. Защита выходных цепей: При управлении индуктивной нагрузкой (катушки, длинные кабели) рекомендуется устанавливать защитные элементы (варисторы, супрессоры) параллельно нагрузке для подавления выбросов напряжения.

4. Конфигурация безопасного состояния: В программе ПЛК настройте поведение выходов при переходе в стоп-режим или сбое: удержание последнего значения, сброс в ноль или переход в предустановленное безопасное значение (например, 4 мА).

5. Качество монтажа и проводки: Используйте экранированные кабели для аналоговых сигналов, особенно для напряженческих выходов 0-10 В. Экран заземляйте только в одной точке, обычно на стороне шкафа управления.
