Описание продукта

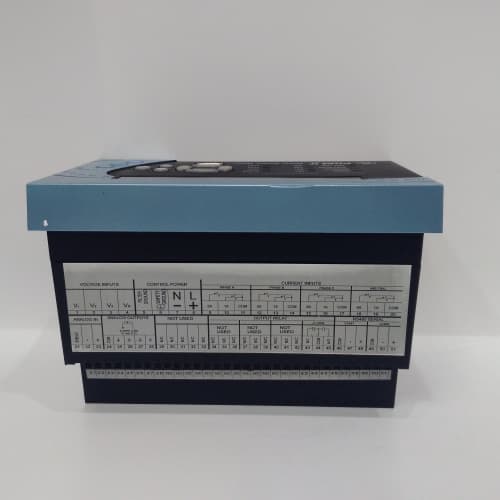

Устройство GE PQMII (Power Quality Meter II) представляет собой современное многофункциональное реле защиты, измерения и контроля качества электроэнергии. Это интеллектуальное электронное устройство сочетает в себе функции цифрового счетчика энергии, анализатора качества электроэнергии, регистратора событий и реле защиты. PQMII предназначено для непрерывного мониторинга параметров электрической сети в реальном времени, анализа отклонений и выполнения команд защиты. Установка устройства GE PQMII обеспечивает комплексный контроль энергопотребления, повышение надежности электроснабжения и защиту оборудования от повреждений, вызванных нарушениями качества электроэнергии.

Технические параметры

• Тип устройства: Многофункциональное реле защиты и измерения (Multifunction Protection Relay / Power Quality Meter).

• Производитель: General Electric (GE).

• Серия: PQMII (модельный ряд включает различные конфигурации, например, PQMII-T20).

• Измеряемые электрические величины:

• Токи и напряжения (фазные, линейные, последовательности)

• Активная, реактивная, полная мощность и энергия

• Частота, коэффициенты мощности и мощности искажений

• Гармоники (до 63-й или выше)

• Функции защиты: Защита от перегрузки по току (50/51), замыкания на землю (50N/51N), пере/понижения напряжения (27/59), пере/понижения частоты (81O/U), обратной мощности (32) и другие.

• Контроль качества электроэнергии (КЭ): Регистрация провалов, перенапряжений, прерываний, фликера, несимметрии, гармонических искажений.

• Регистрация данных: Встроенный регистратор собылений (Sequence of Events - SOE), осциллографический регистратор (с записью формы сигнала), регистратор пиковых значений и трендов.

• Коммуникационные интерфейсы: Встроенные порты Ethernet, RS-485, USB. Поддержка протоколов Modbus TCP/RTU, DNP3, IEC 61850.

• Отображение: Цветной графический дисплей с возможностью отображения мнемосхем, трендов и осциллограмм.

• Совместимость: Может использоваться как самостоятельное устройство или интегрироваться в системы SCADA, АСУ ТП, системы энергомониторинга GE (например, Power*Sense).

Преимущества и особенности

• Всесторонний анализ качества электроэнергии: Устройство PQMII предоставляет детальную информацию о гармониках, провалах напряжения, фликере и других параметрах КЭ, что позволяет выявлять причины проблем в сети и снижать риски для чувствительного оборудования.

• Комбинация измерения и защиты: Объединяет в одном корпусе функции точного учета энергии и надежных защит, что снижает затраты на оборудование и упрощает монтаж.

• Расширенные возможности регистрации: Мощные средства записи событий и осциллограмм помогают анализировать аварийные ситуации, проводить послеаварийный анализ и оптимизировать работу сети.

• Гибкость коммуникаций: Поддержка современных протоколов, включая IEC 61850, обеспечивает легкую интеграцию в цифровые подстанции и современные системы управления.

• Удобный пользовательский интерфейс: Интуитивно понятный цветной дисплей и программное обеспечение для настройки (например, GE EnerVista) значительно упрощают конфигурацию и анализ данных.

Примеры применения в различных отраслях

• Распределительные устройства и подстанции: Комплексный мониторинг и защита фидеров, вводов, секционных выключателей на промышленных и коммунальных подстанциях.

• Промышленные предприятия: Контроль качества электроэнергии на вводе и у критических потребителей, защита двигателей, генераторов, анализ причин простоев оборудования.

• Объекты коммерческой недвижимости и ЦОД: Мониторинг энергоэффективности, анализ КЭ для обеспечения бесперебойной работы ИТ-оборудования и систем климат-контроля.

• Распределенная генерация: Контроль работы солнечных электростанций, когенерационных установок, мониторинг режимов работы в сети.

Сравнение с аналогами конкурентов

Устройство GE PQMII конкурирует с многофункциональными реле и анализаторами качества электроэнергии других ведущих производителей, таких как Siemens (SIPROTEC, Sentron PAC) или ABB (REF, PQM). Его сильными сторонами являются:

• Глубокие возможности анализа КЭ: Часто предлагает более широкий набор функций и точность в части измерения гармоник и регистрации событий КЭ по сравнению со стандартными многофункциональными реле.

• Интеграция в экосистему GE: Оптимальная работа с другим оборудованием и программным обеспечением GE для энергетики (EnerVista, Power*Sense).

• Акцент на диагностику: Более развитые возможности регистрации и анализа данных, ориентированные не только на защиту, но и на диагностику состояния сети.

Рекомендации по выбору и важные замечания

1. Определение необходимого функционала: Четко сформулируйте, какие функции защиты, измерения и анализа КЭ необходимы. В линейке PQMII есть разные модели, и выбор зависит от задач (например, акцент на учет, на гармоники, на скоростные защиты).

2. Точное подключение измерительных трансформаторов: Корректность всех измерений и работы защит зависит от правильного подключения ТТ и ТН. Проверьте коэффициенты трансформации и класс точности.

3. Настройка защит и уставок: Конфигурация устройства GE PQMII должна выполняться квалифицированным инженером-релейщиком с учетом селективности с другими защитами в сети. Внимательно настройте все необходимые защиты и логику.

4. Использование программного обеспечения: Для удобства настройки, анализа записанных данных и интеграции обязательно используйте фирменное ПО GE EnerVista.

5. Анализ данных КЭ: Не ограничивайтесь установкой прибора. Регулярно анализируйте собираемые данные о качестве электроэнергии для выявления трендов, скрытых проблем и оптимизации энергопотребления.
