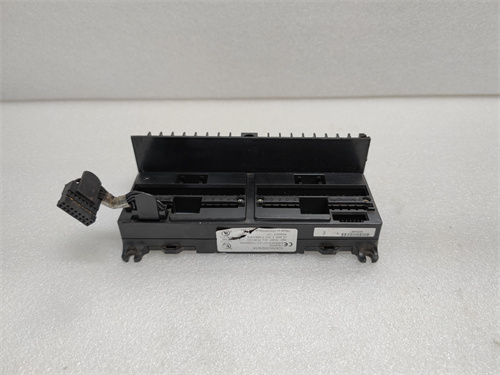

Обзор устройства: Корзина (шасси) для модулей ввода-вывода GE IC670CHS001E

Корзина GE IC670CHS001E является фундаментальным аппаратным компонентом системы распределенного ввода-вывода Genius производства General Electric (GE), ныне входящей в состав Emerson Automation Solutions. Это шасси, GE IC670CHS001E [вставьте_ссылку], служит механической основой и коммуникационной магистралью для установки различных интеллектуальных модулей ввода-вывода (I/O Blocks) в сеть Genius. Основная функция корзины GE IC670CHS001E — обеспечение физического монтажа, электрического питания и высокоскоростной цифровой связи между модулями ввода-вывода и главным контроллером (ПЛК) через сеть Genius Bus.

Основные параметры продукта

• Производитель: General Electric (GE) / Emerson Automation Solutions.

• Тип изделия: Корзина, шасси или крейт для модулей ввода-вывода (I/O Rack/Chassis).

• Полный код заказа: IC670CHS001E. Обозначает серию (IC670), тип (CHS - Chassis), модель (001) и, возможно, ревизию (E).

• Совместимость: Предназначена для модулей ввода-вывода серии IC670 (Genius I/O Blocks).

• Количество слотов: Определяет, сколько отдельных модулей ввода-вывода может быть установлено в одно шасси (например, 4, 8 или 16 слотов в зависимости от конкретной модели CHS001).

• Встроенные функции: Содержит внутреннюю шину для обмена данными между модулями, клеммы для подключения питания (обычно 24V DC), а также интерфейс для подключения к сети Genius (через отдельный коммуникационный модуль или встроенный порт).

• Способ монтажа: Установка на DIN-рейку 35 мм.

• Питание: Требует внешнего источника питания 24V DC для питания установленных модулей и внутренней логики.

Преимущества и особенности

1. Основа распределенной архитектуры Genius: Корзина GE IC670CHS001E является ключевым элементом, позволяющим создавать распределенные узлы ввода-вывода на большом расстоянии от центрального контроллера. Это значительно сокращает длину аналоговых и дискретных проводок, снижая затраты на монтаж и повышая помехоустойчивость системы.

2. Гибкость и модульность: Шасси GE IC670CHS001E [вставьте_ссылку] позволяет комбинировать в пределах одной корзины модули разных типов (дискретные, аналоговые, специальные) в любой конфигурации, обеспечивая максимальную адаптацию к требованиям конкретного технологического объекта.

3. Надежная и быстрая связь: Через сеть Genius обеспечивается детерминированный и высокоскоростной обмен данными между ПЛК и всеми модулями в корзине с диагностикой на уровне сети и устройств.

4. Упрощенное обслуживание: Конструкция с выдвижными или легкосъемными модулями позволяет быстро производить замену вышедшего из строя блока ввода-вывода без нарушения проводки к полевым устройствам, которая остается подключенной к клеммам шасси.

5. Интеграция с экосистемой GE/Emerson: Корзина и все модули полностью совместимы с контроллерами серий GE PACSystems, Series 90 и программным обеспечением Proficy Machine Edition, обеспечивая единую среду разработки и диагностики.

Примеры применения в различных отраслях

• Автомобильная промышленность: Создание распределенных узлов ввода-вывода вдоль сборочной линии или в цехе роботизированной сварки для управления датчиками, клапанами и приводными механизмами.

• Нефтегазовая промышленность: Организация удаленных шкафов ввода-вывода на кустовых площадках для сбора данных с датчиков давления и температуры с последующей передачей по сети Genius на центральный контроллер.

• Водоочистные сооружения: Распределение узлов ввода-вывода по территории очистного комплекса (насосные станции, резервуары) для локального управления и передачи данных в диспетчерский центр.

• Управление зданиями (BMS): Группировка модулей для контроля и управления системами вентиляции, кондиционирования и освещения на отдельных этажах или в крыльях здания.

Сравнение с аналогами конкурентов

По сравнению с шасси распределенного ввода-вывода других производителей (например, Siemens ET 200, Rockwell Automation Point I/O, Schneider Electric Advantys), корзина GE IC670CHS001E и система Genius в целом имеют отличительные черты:

• Уникальная сеть Genius: Использует собственную высоконадежную и детерминированную сетевую технологию с шинной топологией и встроенной диагностикой, что исторически было ее ключевым преимуществом для ответственных применений.

• Интеллект на периферии: Модули Genius являются интеллектуальными (с собственными микропроцессорами), что позволяет выполнять предварительную обработку сигналов и базовую логику на месте, разгружая центральный контроллер.

• Наследие и долговечность: Система Genius имеет долгую историю и репутацию очень надежного решения, что делает шасси GE IC670CHS001E предпочтительным выбором для модернизации существующих объектов или для проектов, где надежность ценится выше последних сетевых трендов.

• Экосистемная интеграция: Наиболее выгодна для объектов, где уже используются контроллеры GE/Emerson, обеспечивая бесшовную интеграцию.

Рекомендации по выбору и меры предосторожности

1. Определение необходимого количества слотов: Оцените общее количество и типы необходимых сигналов (DI/DO/AI/AO) для данного шкафа и выберите шасси GE IC670CHS001E с достаточным количеством слотов для установки соответствующих модулей, учитывая возможное расширение в будущем.

2. Проверка совместимости модулей: Убедитесь, что выбранные вами модули ввода-вывода серии IC67x физически и электрически совместимы с данным шасси. Обратите внимание на номинальное напряжение питания и потребляемый ток модулей.

3. Расчет мощности блока питания: Корзина и все установленные модули питаются от внешнего источника 24V DC. Необходимо точно рассчитать суммарное энергопотребление всех модулей и выбрать соответствующий источник питания с запасом не менее 25%.

4. Планирование сети Genius: Каждому узлу (шасси с модулями) в сети Genius должен быть присвоен уникальный адрес. Продумайте топологию сети, максимальную длину сегментов и необходимость использования повторителей (Repeaters). Для приобретения оригинального изделия используйте ссылку на продукт GE IC670CHS001E [вставьте_ссылку] у авторизованного дистрибьютера Emerson.

5. Монтаж и заземление: Обеспечьте правильное заземление шасси в соответствии с инструкцией по монтажу для защиты от электромагнитных помех. При установке модулей убедитесь, что они надежно зафиксированы в разъемах. Всегда имейте план резервирования критически важных узлов ввода-вывода.
