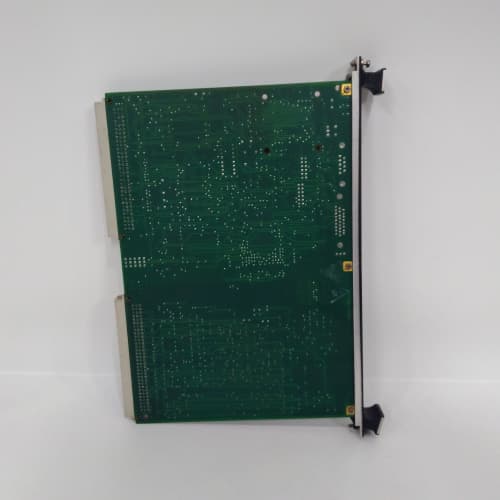

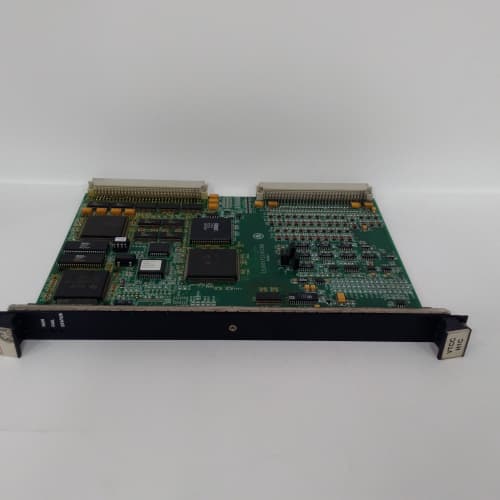

Обзор устройства: Плата преобразователя/термокомпенсации термопар GE IS200VTCCH1CBB

Плата GE IS200VTCCH1CBB является высокоспециализированным модулем системы управления газовыми турбинами Mark VI производства General Electric. Этот прецизионный компонент, GE IS200VTCCH1CBB [вставьте_ссылку], выполняет функцию преобразователя и компенсатора сигналов термопар (Thermocouple Transmitter/Conditioner). Основная задача платы GE IS200VTCCH1CBB заключается в приеме слабых милливольтовых сигналов от множества термопар, установленных в критических точках турбины (например, температура выхлопных газов, температура подшипников), их усилении, линеаризации, компенсации температуры холодного спая и преобразовании в стандартизированный и помехоустойчивый аналоговый или цифровой сигнал для дальнейшей обработки контроллером Mark VI.

Основные параметры продукта

• Производитель: General Electric (GE), подразделение GE Power.

• Тип изделия: Плата преобразователя/кондиционера сигналов термопар (Thermocouple Conditioning Board).

• Полный код заказа: IS200VTCCH1CBB. Расшифровка: IS200 (серия Mark VI), VTCC (тип платы - Thermocouple Conditioner), H1 (аппаратная ревизия), CBB (версия/конфигурация).

• Совместимость: Предназначена для установки в строго определенный слот в корзине ввода-вывода (I/O Pack) системы управления Mark VI или Mark VIe.

• Типы поддерживаемых термопар: Рассчитана на работу с конкретными типами термопар (например, тип J, K, T, E, R, S, B, N) в зависимости от конфигурации.

• Количество каналов: Обычно многоканальная плата (например, 8, 16 каналов), обеспечивающая сбор данных с множества точек.

• Функции: Усиление сигнала, компенсация температуры холодного спая (Cold Junction Compensation - CJC), цифровая линеаризация, фильтрация помех, гальваническая развязка каналов.

• Выходной сигнал: Преобразованный и отскалированный сигнал, передаваемый в контроллер по цифровой шине (например, ISBus) или в виде аналогового сигнала.

• Точность: Обеспечивает высокую точность измерений, критически важную для контроля температуры и защиты турбины.

Преимущества и особенности

1. Высокая точность и стабильность измерений: Плата GE IS200VTCCH1CBB спроектирована для прецизионных измерений в условиях сильных электромагнитных помех машинного зала. Качественная компенсация холодного спая и цифровая линеаризация обеспечивают минимальную погрешность на протяжении всего срока службы.

2. Надежность в критических условиях: Компоненты и конструкция платы GE IS200VTCCH1CBB [вставьте_ссылку] выбраны для работы при высоких температурах окружающей среды и вибрациях. Гальваническая развязка каналов предотвращает распространение неисправностей и повышает помехозащищенность.

3. Плотность каналов и эффективность: Возможность обработки множества сигналов термопар на одной плате экономит пространство в стойке управления и упрощает проводку, что является ключевым фактором для турбины с сотнями точек измерения температуры.

4. Полная интеграция с системой Mark VI: Модуль является неотъемлемой частью архитектуры управления. Он диагностируется и конфигурируется через фирменное ПО GE ToolboxST. Данные с платы напрямую доступны для алгоритмов управления, регулирования и защиты турбины.

5. Диагностика и предсказание отказов: Плата способна диагностировать обрывы, короткие замыкания в цепях термопар и собственные внутренние неисправности, предоставляя ценную информацию для профилактического обслуживания и предотвращения ложных отключений.

Примеры применения в различных отраслях

• Электроэнергетика (ГТУ, ПГУ, ТЭЦ): Исключительная и основная сфера применения — в системах управления Mark VI газовых турбин GE для измерения температуры выхлопных газов (Turbine Exhaust Temperature - TET), температуры подшипников, температуры топливного газа и воздуха на входе.

• Нефтегазовая промышленность: На газоперекачивающих агрегатах (ГПА) с газотурбинным приводом GE для контроля температурных параметров, влияющих на эффективность и безопасность.

• Судовая энергетика: В составе ГТУ на военных кораблях и судах специального назначения, где используются системы управления GE.

Сравнение с аналогами конкурентов

Прямых рыночных аналогов данная плата не имеет, являясь проприетарным компонентом закрытой системы. Сравнение уместно в контексте подходов к измерениям:

• Интегрированное vs. Распределенное решение: В отличие от использования множества отдельных универсальных преобразователей сигналов термопар, GE IS200VTCCH1CBB представляет собой консолидированное, высокоинтегрированное решение внутри системы Mark VI. Это обеспечивает лучшую синхронизацию данных, единую диагностику, но требует специфических знаний для обслуживания.

• Специализация под TMR-архитектуру: В составе тройной резервированной (TMR) системы, такие платы, вероятно, дублируются или троируются для обеспечения отказоустойчивости каналов измерения температуры, что не характерно для стандартных коммерческих преобразователей.

• Оптимизация под конкретную платформу: Все характеристики (быстродействие, протокол обмена) оптимизированы для работы с контроллером Mark VI, обеспечивая максимальную производительность в этой связке, но нулевую совместимость с другими системами.

• Логистика и поддержка: Поставка, ремонт и калибровка возможны только через каналы GE Power или узкоспециализированных партнеров, что контрастирует с доступностью универсальных приборов.

Рекомендации по выбору и меры предосторожности

1. Точное совпадение кода и ревизии: При заказе жизненно необходимо указывать полный код GE IS200VTCCH1CBB без ошибок. Суффикс CBB указывает на конкретную версию, которая должна соответствовать ревизии других плат в стойке и требованиям системы. Несовместимость может привести к некорректным измерениям или отказу.

2. Подтверждение совместимости с корзиной и ПО: Убедитесь, что плата предназначена для вашей конкретной модели корзины ввода-вывода (I/O Pack) Mark VI/Mark VIe и версии программного обеспечения ToolboxST. Данные указаны на шильдике.

3. Исключительно официальные каналы поставки: Приобретать такой критически важный для безопасности турбины компонент следует ТОЛЬКО через официальные сервисные каналы GE Power или их авторизованных партнеров. Это гарантия подлинности, соответствия спецификациям и правильной калибровки. Ссылка на продукт GE IS200VTCCH1CBB [вставьте_ссылку] должна вести к такому поставщику.

4. Профессиональный монтаж и калибровка: Установка и повторная калибровка после замены должны выполняться квалифицированным персоналом, прошедшим обучение по оборудованию Mark VI. Крайне важно соблюдать правила работы с электроникой (ESD) и процедуры, описанные в руководствах GE.

5. Верификация измерений после замены: После установки новой платы GE IS200VTCCH1CBB необходимо провести сверку показаний критических температурных каналов с эталонными источниками или соседними каналами в рамках процедур функционального тестирования. Для минимизации простоя турбины рекомендуется стратегический запас этой платы на складе.
