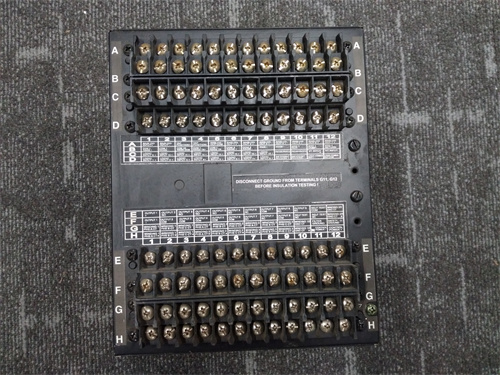

Обзор устройства: Многофункциональный реле защиты и контроля GE SR745-W2-P5-G5-HI

Многофункциональное реле GE SR745-W2-P5-G5-HI представляет собой высокоинтеллектуальное устройство защиты, управления и мониторинга силового электрооборудования производства компании GE (General Electric), ныне в составе GE Vernova (Grid Solutions). Это комплексное реле, GE SR745-W2-P5-G5-HI [вставьте_ссылку], предназначено для защиты двигателей, генераторов, трансформаторов и линий электропередачи. Устройство GE SR745-W2-P5-G5-HI сочетает в себе функции десятков отдельных электромеханических реле, предоставляя программируемую, точную и надежную защиту с расширенными возможностями контроля и связи.

Основные параметры продукта

• Производитель: General Electric (GE Vernova - Grid Solutions).

• Тип изделия: Многофункциональное микропроцессорное реле защиты (Multifunction Protection Relay).

• Полный код заказа: SR745-W2-P5-G5-HI. Код описывает полную конфигурацию:

• SR745: Базовая модель реле (серия UR).

• W2: Вариант корпуса и монтажа.

• P5: Тип источника питания (например, 85-265 В AC/DC).

• G5: Конфигурация главных защитных функций и вводов/выводов.

• HI: Указывает на высокий диапазон входных токов (например, для напряжений выше 72.5 кВ или с внешними трансформаторами тока).

• Измеряемые величины: Трехфазные токи и напряжения, частота, мощность, энергия, гармоники.

• Функции защиты: Дифференциальная защита, дистанционная защита, защита от перегрузки (тепловая модель), токовая отсечка, защита от замыканий на землю, защита от несимметричной нагрузки, защита минимального/максимального напряжения и частоты.

• Коммуникационные интерфейсы: Поддержка протоколов Modbus, DNP3, IEC 61850, Ethernet.

• Дискретные вводы/выводы: Множество программируемых бинарных входов и выходных реле для управления выключателями, сигнализации и логики.

Преимущества и особенности

1. Всесторонняя и селективная защита: Реле GE SR745-W2-P5-G5-HI объединяет в одном корпусе полный спектр защитных функций, что позволяет точно настраивать кривые срабатывания и зоны, обеспечивая селективное отключение только поврежденного участка сети, минимизируя последствия аварии.

2. Высокая точность и быстродействие: Микропроцессорная обработка сигналов обеспечивает прецизионные измерения и время срабатывания, измеряемое в миллисекундах, что критически важно для предотвращения повреждения дорогостоящего оборудования (например, крупных двигателей или трансформаторов).

3. Расширенный мониторинг и диагностика: Устройство GE SR745-W2-P5-G5-HI [вставьте_ссылку] предоставляет не только защиту, но и детальный мониторинг параметров сети в реальном времени, запись осциллограмм (COMTRADE), ведение журналов событий и неисправностей. Это превращает его в ключевой элемент системы цифровой подстанции.

4. Гибкость настройки и интеграции: С помощью специального ПО (EnerVista UR Setup) реле может быть сконфигурировано под конкретные требования объекта. Поддержка современных цифровых протоколов, особенно IEC 61850, обеспечивает легкую интеграцию в АСУ ТП и SCADA-системы.

5. Компактность и надежность: Замена целого шкафа электромеханических реле одним устройством GE SR745-W2-P5-G5-HI экономит место, снижает количество соединений и повышает общую надежность системы релейной защиты.

Примеры применения в различных отраслях

• Энергетика (подстанции, генерация): Защита силовых трансформаторов, автотрансформаторов, сборных шин и линий электропередачи на подстанциях высокого и сверхвысокого напряжения. Защита генераторов на электростанциях.

• Промышленность с крупным приводным оборудованием: Комплексная защита высоковольтных синхронных и асинхронных двигателей на насосных, компрессорных, вентиляторных установках в нефтегазовой, горнодобывающей и металлургической отраслях.

• Объекты инфраструктуры: Защита главных и вводных распределительных устройств (ГРУ, ВРУ) на крупных коммерческих объектах, аэропортах, больницах.

• Возобновляемая энергетика: Защита силовых трансформаторов и линий на подстанциях, связанных с ветряными и солнечными электростанциями.

Сравнение с аналогами конкурентов

По сравнению с многофункциональными реле других ведущих производителей (Siemens (SIPROTEC), Schneider Electric (MiCOM), ABB (REF), SEL), реле GE SR745-W2-P5-G5-HI обладает следующими характеристиками:

• Сильная дифференциальная защита: Серия UR, к которой относится данная модель, исторически известна мощными и надежными алгоритмами дифференциальной защиты для трансформаторов и двигателей, что является ключевым преимуществом для этих применений.

• Гибкая модульная архитектура: Конфигурация «на заказ» через суффиксы в модели (W2-P5-G5-HI) позволяет клиенту получить именно те функции и входы/выходы, которые нужны, без переплаты за неиспользуемые опции.

• Интеграция в экосистему GE Digital: Реле легко интегрируется с программным обеспечением и аналитическими платформами GE (EnerVista), предлагая комплексное решение для управления энергоактивами.

• Акцент на промышленные приложения: Наряду с сетевыми задачами, линейка SR745 особенно сильна в защите сложных промышленных двигателей, где требуется точная тепловая модель и защита от несимметрии.

Рекомендации по выбору и меры предосторожности

1. Точный анализ объекта защиты: Определите защищаемый объект (трансформатор, двигатель, линия), его номинальные параметры (напряжение, ток, мощность) и требуемые функции защиты. Это основа для выбора правильной конфигурации GE SR745-W2-P5-G5-HI.

2. Проверка соответствия параметров ввода: Суффикс HI указывает на высокий диапазон токов. Убедитесь, что номиналы вторичных токов подключенных трансформаторов тока (ТТ) и трансформаторов напряжения (ТН) соответствуют диапазонам измерения реле.

3. Проектирование логики и связи: На этапе проектирования необходимо разработать схему управления (какие выходные реле и на что воздействуют) и логику работы, а также выбрать протокол связи и структуру данных для интеграции с АСУ ТП. Консультация со специалистом по РЗА обязательна.

4. Квалифицированная настройка и ввод в эксплуатацию: Настройка защитных уставок должна выполняться только квалифицированным инженером-релейщиком с использованием ПО EnerVista. Неправильные уставки могут привести как к ложным отключениям, так и к отказу в срабатывании при аварии. Покупка через официальные каналы, например, по ссылке на продукт GE SR745-W2-P5-G5-HI [вставьте_ссылку], гарантирует техническую поддержку.

5. Регулярное тестирование и обслуживание: После установки необходимо провести комплексные испытания с подачей тока и напряжения от релейных испытательных комплексов для проверки правильности всех защитных функций. В процессе эксплуатации требуется регулярная поверка и проверка уставок в соответствии с графиком технического обслуживания.
