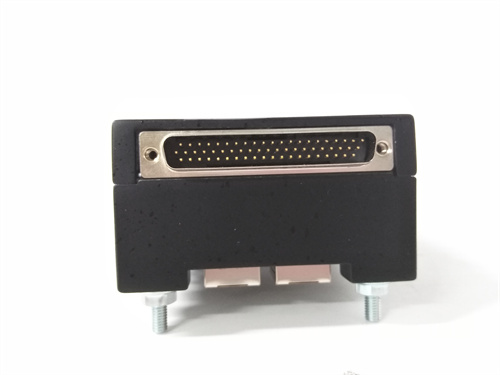

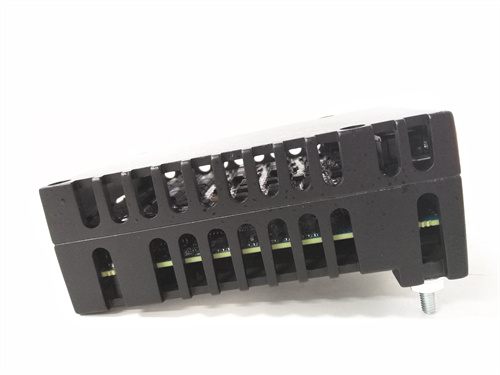

Обзор устройства: Модуль ввода для вибропреобразователей GE IS220PSVOH1B

Модуль GE IS220PSVOH1B является специализированным компонентом системы мониторинга состояния (Condition Monitoring) и защиты турбомашин в рамках платформы Mark VIe от General Electric. Этот высокоточный модуль, GE IS220PSVOH1B [вставьте_ссылку], выполняет функцию интерфейса и предварительной обработки сигналов от датчиков вибрации (вибропреобразователей) и тахометров (сенсоров скорости). Основное назначение платы GE IS220PSVOH1B — преобразование слабых аналоговых сигналов вибрации в цифровую форму, их фильтрация и передача в систему управления для анализа, отображения и выполнения защитных функций, предотвращающих повреждение турбины, компрессора или другого критического вращающегося оборудования.

Основные параметры продукта

• Производитель: General Electric (GE), подразделение GE Power.

• Тип изделия: Модуль ввода сигналов вибрации и скорости (Vibration/Speed Input Module) или модуль интерфейса проксимити (Proximity Probe Interface).

• Полный код заказа: IS220PSVOH1B. Расшифровка: IS220 (серия Mark VIe), PSVO (тип платы - Proximitor/Speed/Vibration), H1B (аппаратная ревизия).

• Совместимость: Предназначен для установки в определенный слот корзины ввода-вывода (I/O Pack) или специализированной стойки системы мониторинга в составе Mark VIe.

• Поддерживаемые датчики: Предназначен для работы с датчиками смещения (проксимити-зондами) на основе вихретокового принципа (например, Bently Nevada 3300/7200 серий) для измерения относительной вибрации вала, осевого сдвига и скорости вращения (Keyphasor®).

• Количество каналов: Обычно многоканальный (например, 4, 8 или 16 каналов).

• Функции: Усиление сигнала, демодуляция, фильтрация (с возможностью выбора полосы), компенсация температуры датчика, преобразование в цифровой сигнал.

• Выходные данные: Передает оцифрованные данные о виброперемещении (в милах или микрометрах), скорости (об/мин) и диагностическую информацию в систему управления.

Преимущества и особенности

1. Высокая точность и надежность измерений: Плата GE IS220PSVOH1B обеспечивает прецизионное измерение вибрации с высоким разрешением, что является основой для раннего выявления таких проблем, как разбалансировка, расцентровка, износ подшипников и трение ротора о статор. Ее надежность критична для непрерывной работы энергоблока.

2. Прямая интеграция с системой управления турбиной: В отличие от автономных систем мониторинга, модуль GE IS220PSVOH1B [вставьте_ссылку] является неотъемлемой частью Mark VIe. Данные о вибрации в реальном времени напрямую доступны для алгоритмов управления, защиты (аварийного отключения) и регистрации событий, что обеспечивает глубокую интеграцию диагностики и управления.

3. Расширенная диагностика датчиков и цепей: Устройство постоянно контролирует состояние подключенных датчиков и кабелей, обнаруживая обрывы, короткие замыкания, чрезмерный шум или выход сигнала за пределы диапазона. Это позволяет проводить прогнозирующее обслуживание и предотвращать ложные срабатывания защиты.

4. Гибкая конфигурация каналов: Каждый канал может быть индивидуально сконфигурирован под конкретный тип датчика и тип измерения (вибрация, осевое положение, скорость) через программное обеспечение ToolboxST, что обеспечивает адаптацию к различным точкам контроля на машине.

5. Соответствие промышленным стандартам: Измерения и интерфейсы соответствуют отраслевым стандартам для систем мониторинга машин (API 670), что гарантирует корректность данных для анализа специалистами по вибродиагностике.

Примеры применения в различных отраслях

• Электроэнергетика (ГТУ, ПГУ, ТЭЦ): Основное применение — мониторинг относительной вибрации валов, осевого сдвига и скорости газовых и паровых турбин GE, а также сопутствующих насосов и вентиляторов в системе Mark VIe.

• Нефтегазовая промышленность: Мониторинг центробежных и поршневых компрессоров на газоперекачивающих станциях и установках переработки, где используется система управления GE.

• Промышленность: Защита крупных критических вращающихся машин (синхронные компрессоры, турбодетандеры) на химических и металлургических предприятиях.

Сравнение с аналогами конкурентов

По сравнению с автономными системами мониторинга вибрации (Bently Nevada 3500, Emerson (GE) Bently Nevada System 1) или аналогичными модулями других производителей систем управления, плата GE IS220PSVOH1B имеет ключевые отличия:

• Интеграция в контур управления: Главное отличие — прямая интеграция с системой управления (Mark VIe), что позволяет не только регистрировать данные, но и использовать их для непосредственного управления процессом и выполнения аварийных остановок. В автономных системах связь с управлением осуществляется через дискретные сигналы.

• Единая среда конфигурации: Настройка и диагностика осуществляются в той же среде (ToolboxST), что и весь контроллер турбины, что упрощает работу для обслуживающего персонала и обеспечивает целостность данных.

• Архитектурная зависимость: Является проприетарным компонентом Mark VIe и не может использоваться независимо или с другими системами управления. Это преимущество для объектов GE, но ограничение для смешанных систем.

• Фокус на защиту в реальном времени: Основная задача — обеспечить надежную защиту машины от мгновенных повреждений, в то время как автономные системы могут быть более ориентированы на углубленную диагностику и анализ трендов.

Рекомендации по выбору и меры предосторожности

1. Точное определение типа датчиков и количества каналов: Убедитесь, что плата GE IS220PSVOH1B совместима с установленными на вашем оборудовании датчиками вибрации (тип, чувствительность, длина кабеля). Подсчитайте общее количество необходимых каналов вибрации, положения и Keyphasor®.

2. Проверка совместимости со стойкой и ПО: Модуль должен быть совместим с конкретной моделью корзины (I/O Pack) и версией программного обеспечения/firmware системы Mark VIe. Данные указываются в документации к стойке.

3. Исключительно официальные каналы поставки: Приобретайте такой критически важный компонент системы безопасности машины только через официальные сервисные каналы GE Power или их авторизованных партнеров. Это гарантирует подлинность, правильную калибровку и соответствие спецификациям. Используйте ссылку на продукт GE IS220PSVOH1B [вставьте_ссылку] для обращения к официальному поставщику.

4. Квалифицированный монтаж и настройка: Установка, подключение датчиков и конфигурация каналов должны выполняться специалистами, прошедшими обучение по системам мониторинга GE. Крайне важно соблюдать правила монтажа проксимити-зондов (зазоры, осевые допуски) и правильно выполнять калибровку.

5. Верификация и регулярное тестирование: После установки необходимо проверить правильность показаний вибрации и сигнала Keyphasor®. Регулярно выполняйте функциональное тестирование каналов в соответствии с регламентами производителя и стандартами (например, API 670). Всегда имейте стратегический запас этой платы для минимизации риска длительного простоя.
