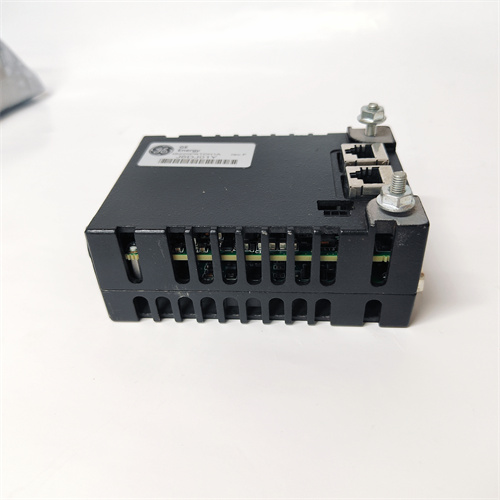

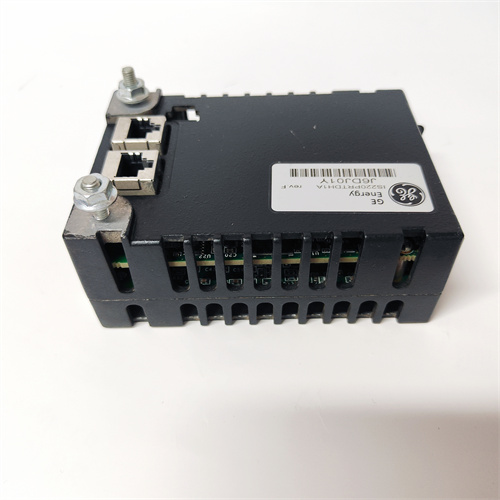

Обзор устройства: Модуль ввода для термосопротивлений (RTD) GE IS220PRTDH1A

Модуль GE IS220PRTDH1A является высокоточным компонентом системы управления газовыми и паровыми турбинами Mark VIe производства General Electric. Этот специализированный модуль, GE IS220PRTDH1A [вставьте_ссылку], выполняет функцию интерфейса и преобразователя сигналов для термосопротивлений (Resistance Temperature Detectors - RTD). Основная задача платы GE IS220PRTDH1A заключается в измерении температуры в критических точках турбины и сопутствующего оборудования (подшипники, масло, обмотки генератора) путем точного определения изменения сопротивления платиновых или никелевых датчиков RTD и преобразования этого значения в цифровой сигнал для системы управления.

Основные параметры продукта

• Производитель: General Electric (GE), подразделение GE Power.

• Тип изделия: Модуль ввода сигналов термосопротивлений (RTD Input Module).

• Полный код заказа: IS220PRTDH1A. Расшифровка: IS220 (серия Mark VIe), PRTD (Probes RTD), H1A (аппаратная ревизия).

• Совместимость: Предназначен для установки в определенный слот в корзине ввода-вывода (I/O Pack) системы управления Mark VIe.

• Типы поддерживаемых датчиков: Рассчитан на работу с платиновыми (Pt100, Pt1000) или никелевыми (Ni100, Ni1000) RTD в 2-, 3- или 4-проводной схеме подключения для компенсации сопротивления проводов.

• Количество каналов: Обычно многоканальная плата (например, 8, 16 или 32 канала), что позволяет подключать большое количество датчиков температуры.

• Метод измерения: Использует прецизионный метод измерения тока возбуждения и падения напряжения для определения сопротивления с высокой точностью.

• Функции: Включает в себя схемы фильтрации, защиту от перенапряжения, диагностику обрыва и короткого замыкания датчиков, а также компенсацию собственного нагрева.

• Точность: Обеспечивает высокую точность измерений, необходимую для мониторинга состояния и защиты дорогостоящего оборудования.

Преимущества и особенности

1. Превосходная точность и стабильность измерений: Плата GE IS220PRTDH1A разработана для обеспечения минимальной погрешности в широком диапазоне температур. Высокостабильные источники тока и прецизионные АЦП гарантируют, что даже незначительные изменения температуры, указывающие на потенциальные проблемы (например, перегрев подшипника), будут надежно зафиксированы.

2. Надежность в жестких промышленных условиях: Конструкция модуля GE IS220PRTDH1A [вставьте_ссылку] устойчива к вибрациям, температурным колебаниям и электромагнитным помехам, характерным для машинного зала электростанции. Это обеспечивает непрерывную и достоверную работу на протяжении всего срока службы.

3. Расширенная диагностика цепей датчиков: Устройство постоянно контролирует состояние каждого подключенного RTD. Оно способно обнаруживать обрыв датчика, короткое замыкание в проводах и выход сопротивления за допустимые пределы, предоставляя ценную диагностическую информацию для предупредительного обслуживания и предотвращения ложных показаний.

4. Плотность каналов и эффективность: Возможность подключения множества датчиков к одной плате сокращает количество необходимых модулей, экономит место в стойке и упрощает монтаж, что критически важно для турбины с десятками точек контроля температуры.

5. Полная интеграция с системой Mark VIe: Как нативный компонент, модуль глубоко интегрирован в систему. Его конфигурация, калибровка и диагностика осуществляются через ПО ToolboxST, а данные напрямую используются в алгоритмах управления, логике защиты и для формирования сигналов тревоги.

Примеры применения в различных отраслях

• Электроэнергетика (ГТУ, ПГУ, ТЭЦ): Основное применение — измерение температуры подшипников турбины и генератора, температуры масла в системе смазки, температуры обмоток статора и ротора генератора, температуры топливного газа и других критических точек в системе управления Mark VIe.

• Нефтегазовая промышленность: Мониторинг температур подшипников и нагнетаемого газа на центробежных компрессорах с газотурбинным приводом GE.

• Промышленные турбины: Контроль температурных параметров на промышленных турбогенераторах и турбокомпрессорах.

Сравнение с аналогами конкурентов

Прямых рыночных аналогов данная плата не имеет, являясь проприетарным компонентом системы Mark VIe. Сравнение уместно на концептуальном уровне:

• Интегрированное vs. Распределенное решение: В отличие от использования множества отдельных универсальных преобразователей сигналов RTD, GE IS220PRTDH1A представляет собой консолидированное, высокоинтегрированное решение внутри системы Mark VIe. Это обеспечивает лучшую синхронизацию данных, централизованную диагностику и более высокую общую надежность, но требует специфических знаний для обслуживания.

• Оптимизация для задач защиты оборудования: Плата оптимизирована не просто для измерения, а для обеспечения функций защиты. Ее быстродействие и диагностические возможности направлены на предотвращение повреждения турбины, что является более высоким требованием, чем для общего промышленного контроля температуры.

• Специализация под TMR-архитектуру: В составе тройной резервированной (TMR) системы, каналы измерения критических температур, вероятно, дублируются через несколько таких модулей для обеспечения отказоустойчивости.

• Логистика и поддержка: Поставка, калибровка и ремонт возможны только через специализированные каналы GE Power, что контрастирует с доступностью универсальных преобразователей.

Рекомендации по выбору и меры предосторожности

1. Точное определение типа и схемы подключения RTD: Перед заказом необходимо знать тип устанавливаемых датчиков RTD (Pt100, Ni100 и т.д.) и схему их подключения (2-, 3-, 4-проводная). От этого зависит точность измерения и необходимая конфигурация модуля GE IS220PRTDH1A.

2. Проверка совместимости с корзиной и ПО: Убедитесь, что плата совместима с моделью и ревизией корзины ввода-вывода (I/O Pack) Mark VIe, а также с версией программного обеспечения системы. Данные указаны в документации.

3. Исключительно официальные каналы поставки: Приобретать такой критически важный для безопасности и надежности турбины компонент следует ТОЛЬКО через официальные сервисные подразделения GE Power или их авторизованных партнеров. Это гарантирует подлинность и соответствие спецификациям. Ссылка на продукт GE IS220PRTDH1A [вставьте_ссылку] должна вести к такому поставщику.

4. Квалифицированный монтаж и проверка: Монтаж датчиков и подключение к модулю должны выполняться в строгом соответствии с инструкциями GE. Особое внимание уделяется компенсационным проводам для 3- и 4-проводных схем. После установки необходимо проверить корректность показаний, сравнив их с эталонным или заведомо исправным каналом.

5. Регулярная верификация и наличие запаса: В рамках планового технического обслуживания рекомендуется проводить периодическую проверку точности критических каналов температуры. Для минимизации времени простоя в случае выхода платы из строя настоятельно рекомендуется иметь на складе проверенный запасной модуль GE IS220PRTDH1A.
