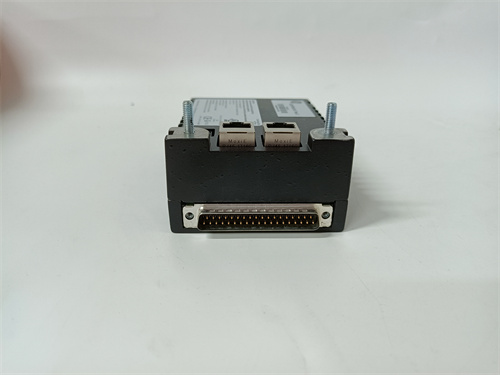

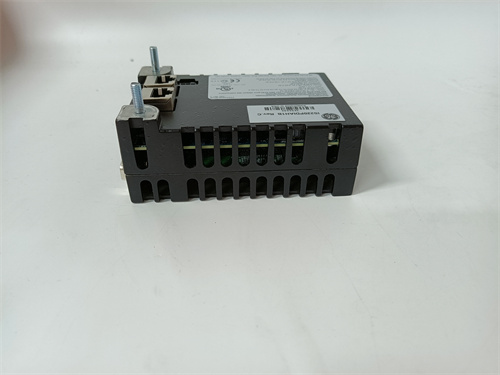

Обзор устройства: Модуль аналогового ввода GE IS220PDIAH1B

Модуль GE IS220PDIAH1B является высокоточным компонентом системы управления турбинами Mark VIe производства General Electric. Этот специализированный модуль, GE IS220PDIAH1B [вставьте_ссылку], выполняет функцию аналогового ввода (Analog Input Module) с изоляцией и предназначен для измерения сигналов постоянного тока от различных датчиков процесса. Основная задача платы GE IS220PDIAH1B заключается в преобразовании стандартных промышленных аналоговых сигналов (прежде всего токовых 4-20 мА) в цифровые значения с высокой точностью и надежностью для их дальнейшей обработки системой управления, регулирования и мониторинга критических параметров турбоагрегата.

Основные параметры продукта

• Производитель: General Electric (GE), подразделение GE Power.

• Тип изделия: Модуль аналогового ввода (Process Analog Input Module).

• Полный код заказа: IS220PDIAH1B. Расшифровка: IS220 (серия Mark VIe), PDIA (Process Discrete/Analog Input), H1B (аппаратная ревизия).

• Совместимость: Предназначен для установки в определенный слот в корзине ввода-вывода (I/O Pack) системы управления Mark VIe.

• Типы входных сигналов: Прежде всего, токовые входы 4-20 мА. Также может поддерживать измерение напряжений (0-10 В, ±10 В) и, возможно, сопротивление (RTD) или сигналы потенциометров в зависимости от конфигурации.

• Количество каналов: Обычно многоканальная плата (например, 8 или 16 изолированных каналов).

• Разрешение и точность: Высокое разрешение (16-бит и выше) и низкая погрешность преобразования для точного измерения технологических параметров (давление, расход, уровень, положение).

• Изоляция: Обязательная гальваническая изоляция между каждым каналом, а также между каналами и системной шиной. Это предотвращает распространение помех и повышает безопасность.

• Диагностика: Встроенная диагностика обрыва петли (определение тока менее 4 мА) и выхода за пределы диапазона.

Преимущества и особенности

1. Высокая точность и стабильность измерений: Плата GE IS220PDIAH1B обеспечивает прецизионное измерение сигналов в условиях сильных электромагнитных помех машинного зала. Это гарантирует достоверность данных, на основе которых система управления принимает решения по регулированию и защите турбины.

2. Надежность и устойчивость к помехам: Благодаря гальванической изоляции каждого канала, модуль GE IS220PDIAH1B [вставьте_ссылку] надежно защищен от контурных токов, наводок и потенциальных заземляющих петель, которые могут возникать в распределенной системе датчиков. Это критически важно для непрерывности и точности измерений.

3. Плотность каналов и эффективность: Возможность обработки множества аналоговых сигналов на одной плате экономит пространство в стойке, сокращает количество модулей и упрощает проводку. Это ключевой фактор для системы с сотнями точек контроля процесса.

4. Полная интеграция с системой Mark VIe: Модуль является неотъемлемой частью архитектуры. Он конфигурируется и диагностируется через ПО ToolboxST. Данные с него напрямую доступны для алгоритмов ПИД-регулирования, логики защиты (SIL), архивирования и отображения на операторских интерфейсах.

5. Встроенный мониторинг целостности сигнала: Функция диагностики обрыва петли позволяет оперативно выявлять неисправности датчиков или обрывы в кабельных линиях, предотвращая использование некорректных данных в контуре управления и генерируя предупреждения для службы КИП.

Примеры применения в различных отраслях

• Электроэнергетика (ГТУ, ПГУ, ТЭЦ): Основное применение — измерение параметров процесса в системе управления Mark VIe: давление топливного газа, давление и температура воздуха на входе компрессора, давление масла в системе смазки, уровень в емкостях, положение регулирующих клапанов (через датчики обратной связи).

• Нефтегазовая промышленность: Мониторинг технологических параметров (давление, расход, уровень) на газоперекачивающих агрегатах (ГПА) с турбинным приводом GE.

• Промышленные турбины и компрессоры: Контроль параметров процесса на промышленных турбогенераторах и турбокомпрессорных установках.

Сравнение с аналогами конкурентов

Прямых рыночных аналогов данная плата не имеет, являясь проприетарным компонентом системы Mark VIe. Сравнение уместно на концептуальном уровне:

• Интегрированное vs. Распределенное решение: В отличие от использования распределенных модулей ввода-вывода или отдельных программируемых преобразователей, GE IS220PDIAH1B представляет собой централизованное, высокоинтегрированное решение. Это обеспечивает лучшую синхронизацию данных, централизованную диагностику и управление, но требует специфической экосистемы GE.

• Оптимизация для критических измерений: Плата оптимизирована для работы в системах функциональной безопасности (при использовании в соответствующих контурах) и управления в реальном времени, где важна не только точность, но и детерминированность получения данных.

• Специализация под TMR-архитектуру: В составе тройной резервированной (TMR) системы, критические аналоговые входы могут дублироваться через несколько таких модулей для обеспечения отказоустойчивости и повышения уровня целостности безопасности (SIL).

• Логистика и поддержка: Поставка, калибровка и ремонт осуществляются через специализированные сервисные каналы GE Power, что обеспечивает гарантию соответствия, но ограничивает свободу выбора поставщика.

Рекомендации по выбору и меры предосторожности

1. Определение типа сигнала и количества каналов: Точное знание типа подключаемых датчиков (источник тока 4-20 мА, источник напряжения, потенциометр) и их общего количества. Это определяет необходимость и достаточность выбора модуля GE IS220PDIAH1B.

2. Проверка совместимости с корзиной и ПО: Убедитесь, что плата совместима с моделью и ревизией корзины ввода-вывода (I/O Pack) Mark VIe/Mark VI, а также с версией программного обеспечения системы. Данные указаны в документации.

3. Проектирование и монтаж измерительных цепей: Для аналоговых сигналов 4-20 мА обязательно используйте экранированные витые пары. Экран кабеля заземляйте только с одной стороны (обычно со стороны шкафа управления). Избегайте прокладки аналоговых и силовых кабелей в общих лотках.

4. Исключительно официальные каналы поставки: Приобретать такой критически важный для управления компонент следует ТОЛЬКО через официальные сервисные подразделения GE Power или их авторизованных партнеров. Это гарантия подлинности и соответствия. Ссылка на продукт GE IS220PDIAH1B [вставьте_ссылку] должна вести к такому поставщику.

5. Конфигурация, калибровка и верификация: После установки правильно сконфигурируйте каждый канал в ToolboxST (тип сигнала, диапазон, инженерные единицы). Проведите калибровку (при необходимости) и обязательную верификацию показаний, сравнив их с эталонным прибором на нескольких точках диапазона (например, 4 мА, 12 мА, 20 мА). Для ответственных применений имейте на складе проверенный запасной модуль.
