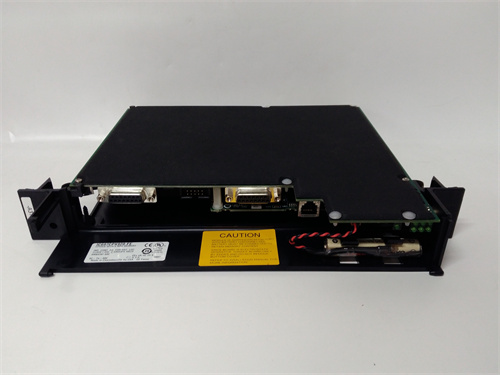

Обзор устройства: Основная стойка для контроллера GE IC697CHS790D

Стойка GE IC697CHS790D является фундаментальным аппаратным компонентом системы программируемых логических контроллеров (ПЛК) серии 90-70 от General Electric (GE), ныне входящей в состав Emerson Automation Solutions. Эта основная стойка, GE IC697CHS790D [вставьте_ссылку], служит механической платформой и коммуникационной магистралью для установки центрального процессорного модуля (CPU), модулей питания, а также различных модулей ввода-вывода и связи. Основная функция стойки GE IC697CHS790D — обеспечение физического монтажа, электрического питания и высокоскоростного обмена данными между всеми компонентами ПЛК через внутреннюю системную шину.

Основные параметры продукта

• Производитель: General Electric (GE) / Emerson Automation Solutions.

• Тип изделия: Основная стойка / шасси для ПЛК (Main Rack / Chassis) серии 90-70.

• Полный код заказа: IC697CHS790D. Обозначает серию (IC697/90-70), тип (CHS - Chassis), модель (790) и ревизию (D).

• Количество слотов: Определяет общее количество доступных слотов для установки модулей. Модель 790, вероятно, имеет 9 слотов (слот 0 для процессора и слоты 1-8 для модулей ввода-вывода/связи).

• Встроенные функции: Содержит пассивную или активную backplane-шину (VME), которая обеспечивает электрическое соединение между всеми установленными модулями, распределяет питание и синхронизацию.

• Питание: Не имеет встроенного источника питания. Требует установки одного или двух модулей питания (например, IC697PWR711, IC697PWR730) в специальные слоты (обычно крайние справа или слева).

• Способ монтажа: Установка на DIN-рейку 35 мм или монтаж на панель.

• Совместимость: Предназначена для модулей серии 90-70 (IC697xxx), включая процессоры, модули ввода-вывода, аналоговые модули, модули связи и т.д.

Преимущества и особенности

1. Надежность и проверенная конструкция: Стойка GE IC697CHS790D является частью легендарной платформы Series 90-70, известной своей исключительной надежностью и долговечностью в жестких промышленных условиях. Ее robust-конструкция обеспечивает стабильную работу на протяжении десятилетий.

2. Гибкость и масштабируемость: Основная стойка GE IC697CHS790D [вставьте_ссылку] позволяет создавать конфигурации, идеально соответствующие требованиям задачи. Инженер может комбинировать различные типы модулей (дискретные, аналоговые, специальные, коммуникационные) в пределах одной стойки, создавая мощный и компактный контроллер.

3. Высокая производительность внутренней шины: Шина VME, используемая в стойке, обеспечивает высокоскоростной обмен данными между процессором и модулями ввода-вывода с предсказуемым временем отклика, что важно для быстрых процессов управления.

4. Поддержка отказоустойчивых конфигураций: Платформа 90-70 поддерживает резервирование процессоров и источников питания. Стойка GE IC697CHS790D может быть частью такой системы высокой доступности, где отказ одного компонента не приводит к остановке процесса.

5. Широкая экосистема и долгосрочная поддержка: Несмотря на возраст платформы, существует огромная установленная база и доступ к запасным частям. Стойка совместима с обширным парком модулей, а знания по ее обслуживанию широко распространены.

Примеры применения в различных отраслях

• Энергетика: В качестве основного контроллера в системах управления вспомогательным оборудованием (БЩУ) на электростанциях, управления турбогенераторами малой мощности.

• Нефтегазовая промышленность: Управление системами подготовки и компримирования газа, контроллеры на насосных станциях магистральных трубопроводов.

• Металлургия: Управление системами прокатных станов, загрузочными устройствами, печами.

• Водоочистные сооружения: Центральный контроллер систем управления насосными станциями и процессами очистки.

• Производство: Автоматизация крупных производственных линий, роботизированных комплексов.

Сравнение с аналогами конкурентов

По сравнению со стойками контроллеров других производителей аналогичного поколения (Siemens SIMATIC S5, Allen-Bradley PLC-5, Schneider Electric Modicon 984) или более современных платформ, стойка GE IC697CHS790D имеет характерные черты:

• Наследие и долговечность: Платформа 90-70 является классикой промышленной автоматизации. Ее главное преимущество — проверенная временем надежность и наличие огромного количества работающих систем, требующих обслуживания и модернизации.

• Мощность и производительность для своего времени: В эпоху своего расцвета Series 90-70 предлагала высокую производительность и объем памяти, что делало ее пригодной для сложных задач.

• Архитектура с общей шиной (VME): Обеспечивала высокую скорость обмена, но в отличие от некоторых современных распределенных систем, все модули должны были находиться в одной стойке или соединяться через дорогостоящие расширительные шины.

• Экосистема Emerson/GE: Для существующих объектов на базе 90-70 использование оригинальных стоек и модулей является наиболее логичным и экономичным путем поддержания работоспособности.

Рекомендации по выбору и меры предосторожности

1. Планирование конфигурации и количества слотов: Определите, какие модули (CPU, питание, I/O, связь) и в каком количестве необходимы. Убедитесь, что выбранная стойка GE IC697CHS790D имеет достаточное количество слотов для всех компонентов с учетом возможного будущего расширения.

2. Выбор совместимых модулей питания: Стойка требует установки отдельного модуля(ей) питания. Убедитесь в совместимости выбранных блоков питания (IC697PWRxxx) с данной стойкой и рассчитайте их общую мощность, учитывая потребление всех установленных модулей.

3. Проверка состояния backplane и контактов: При использовании бывшей в употреблении или хранящейся стойки тщательно проверьте состояние разъемов backplane на предмет окисления или механических повреждений. Очистите контакты при необходимости.

4. Правильный монтаж и заземление: Надежно закрепите стойку на DIN-рейке или панели. Обеспечьте качественное защитное и функциональное заземление в соответствии с руководством по установке для минимизации помех. Приобретайте оборудование у проверенных поставщиков, например, по ссылке GE IC697CHS790D [вставьте_ссылку].

5. Последовательность установки модулей и тестирование: Устанавливайте модули при отключенном питании. Соблюдайте правильный порядок: сначала модули питания, затем процессор, затем остальные модули. После сборки включите питание и проверьте индикацию на всех модулях. В рамках ввода в эксплуатацию обязательно протестируйте обмен данными по шине, проверив доступность всех модулей из программного обеспечения. Для систем, критичных к простою, рекомендуется иметь запасную стойку в комплектации.
