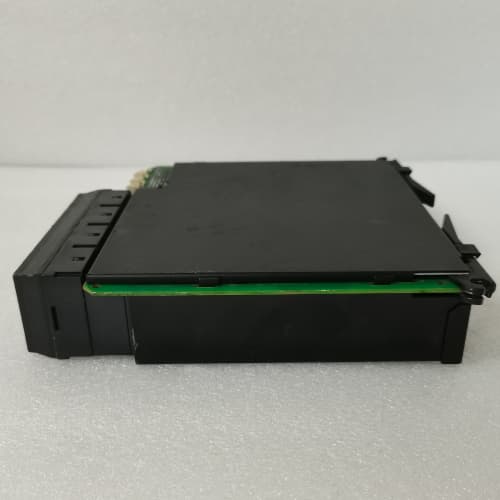

Описание блока релейной защиты GE UR8AH

GE UR8AH представляет собой универсальное реле защиты (Universal Relay) серии Multilin, разработанное компанией General Electric (GE) для защиты, контроля и управления в электрических распределительных сетях среднего напряжения. Это устройство относится к семейству реле 8-й серии и является модульным, настраиваемым решением для защиты фидеров, двигателей, трансформаторов и шин. GE UR8AH сочетает в себе функции нескольких специализированных реле, предлагая гибкость и экономию пространства в шкафах управления.

Основные технические параметры

• Тип устройства: Многофункциональное микропроцессорное реле защиты (защита фидера/двигателя/трансформатора).

• Основные функции защиты: Включает защиту от перегрузки по току с выдержкой времени (51), мгновенную токовую отсечку (50), защиту от замыканий на землю (50N/51N), защиту от перегрузки двигателя (49), защиту от потери/неправильного чередования фаз (47), защиту от пониженного/повышенного напряжения (27/59).

• Измерительные входы: Входы для трансформаторов тока (ТТ) и трансформаторов напряжения (ТН) для измерения тока и напряжения.

• Управляющие выходы: Несколько программируемых релейных выходов для отключения выключателя, сигнализации, автоматического ввода резерва (АВР).

• Коммуникационные интерфейсы: Поддержка протоколов Modbus RTU (RS-485), Modbus TCP/IP (Ethernet) и, возможно, других (DNP3, IEC 61850 через опции).

• Дисплей и управление: Жидкокристаллический дисплей (LCD) с навигационными клавишами для локального просмотра параметров, уставок и событий.

• Модульная конструкция: Возможность установки дополнительных модулей ввода/вывода или коммуникационных карт для расширения функциональности.

Ключевые преимущества и особенности

Ключевым преимуществом реле GE UR8AH является его универсальность и простота настройки под конкретную задачу благодаря модульной архитектуре и интуитивному программному обеспечению EnerVista. Одно устройство может заменить несколько электромеханических или статических реле, сокращая монтаж и занимаемое место. Реле предлагает расширенные функции мониторинга, такие как регистрация осциллограмм, последовательности событий (SOE) и измерение параметров мощности (кВт, кВАр, кВА, коэффициент мощности). Высокая надежность и точность, характерные для продукции GE Multilin, делают UR8AH устойчивым к помехам и долговечным решением. Его способность работать как в простых, так и в сложных конфигурациях обеспечивает отличную масштабируемость.

Примеры применения в различных отраслях

• Распределительные сети (РУ 6-10 кВ): Основная и резервная защита вводных и секционных фидеров на промышленных предприятиях, в коммерческих зданиях и распределительных подстанциях.

• Защита двигателей: Комплексная защита асинхронных двигателей средней мощности (насосы, вентиляторы, компрессоры) от перегрузки, заклинивания, несимметрии и замыканий на землю.

• Защита трансформаторов: Защита понижающих трансформаторов от перегрузки и коротких замыканий на стороне низкого напряжения.

• Системы автоматического ввода резерва (АВР): Реализация логики АВР для двух и более вводов с контролем наличия напряжения и синхронизацией.

Сравнение с аналогами конкурентов

На рынке универсальных реле защиты GE UR8AH конкурирует с устройствами Siemens (SIPROTEC Compact 7SJ80), Schneider Electric (Sepam серии 40), ABB (REF 54_) и Eaton (Cutler-Hammer EMR/EFR). Его отличительной чертой является баланс между функциональностью, простотой применения и стоимостью, что делает его популярным выбором для типовых применений средней сложности. По сравнению с более простыми тепловыми реле или реле максимального тока, UR8AH предлагает несравнимо более высокую точность, диагностику и гибкость. В сравнении с более мощными системами (например, GE Multilin 8** или 9** серии), он может иметь ограничения по количеству защитных функций или сложности пользовательской логики.

Рекомендации по выбору и важные замечания

1. Определение требуемых функций: Четко сформулируйте, какие именно функции защиты и контроля необходимы для вашего объекта. Не все функции могут быть активны одновременно в стандартной конфигурации UR8AH.

2. Настройка и координация защит: Настройка реле должна выполняться квалифицированным специалистом. Уставки всех защит должны быть скоординированы с характеристиками вышестоящих и нижестоящих защитных устройств для обеспечения селективности.

3. Выбор трансформаторов тока: Правильный выбор ТТ по коэффициенту трансформации и классу точности критически важен для корректной работы реле. Неправильный подбор приведет к ошибкам измерения и несрабатыванию защиты.

4. Программное обеспечение: Для удобной настройки, создания логических уравнений и анализа данных обязательно использование программного обеспечения GE EnerVista.

5. Резервирование: Для критически важных присоединений рассмотрите возможность применения резервирования на уровне реле или использования более высоких серий (с аппаратным резервированием).

6. Приобретение и поддержка: Покупайте реле GE UR8AH у официальных дистрибьюторов GE. Это обеспечит получение оригинального продукта с актуальной версией прошивки, доступ к технической документации и поддержку. Перед вводом в эксплуатацию обязательно проведите комплексные испытания с использованием реле-тестера. Учитывайте, что это зрелый продукт, и для новых проектов также стоит рассмотреть более новые модели серии (например, серию 9).
