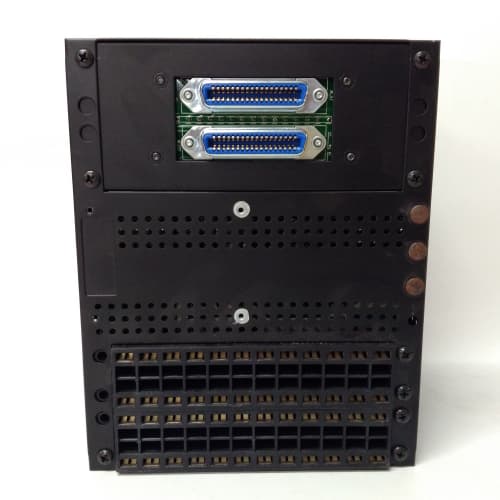

Описание реле защиты двигателя GE SR469-P5-H-A20-T

GE SR469-P5-H-A20-T представляет собой многофункциональное реле защиты, управления и мониторинга двигателя из серии Multilin 469 компании General Electric (GE). Это устройство предназначено для комплексной защиты синхронных и асинхронных двигателей средней и высокой мощности от различных аварийных режимов работы. Модель SR469-P5-H-A20-T с расширенным кодом указывает на конкретную конфигурацию с определенным набором функций, входов/выходов и коммуникационных опций. Это интеллектуальное реле является отраслевым стандартом для повышения надежности и безопасности двигателей.

Основные технические параметры

• Основное назначение: Защита, управление и мониторинг двигателей (обычно от 0,4 кВ до 15 кВ).

• Ключевые функции защиты: Защита от перегрузки (с тепловой моделью), затормаживания, заклинивания ротора, несимметрии/обрыва фазы, замыкания на землю, пониженного/повышенного напряжения, нарушения чередования фаз, токовой отсечки.

• Функции управления: Встроенные функции управления пуском (прямой, звезда-треугольник, автотрансформаторный), таймеры, счетчики, логика ПЛК.

• Измерительные входы: Входы для трансформаторов тока (ТТ) и трансформаторов напряжения (ТН). Конфигурация -P5- и -A20- указывает на конкретные номиналы и количество.

• Управляющие выходы: Несколько программируемых релейных выходов для отключения выключателя, сигнализации, управления пускателями.

• Коммуникационные интерфейсы: Поддержка протоколов Modbus RTU (RS-485), Modbus TCP/IP (Ethernet). Суффикс -T часто указывает на наличие встроенного Ethernet-порта.

• Дисплей: Графический жидкокристаллический дисплей (LCD) для локальной настройки и визуализации параметров.

Ключевые преимущества и особенности

Главным преимуществом реле GE SR469-P5-H-A20-T является его исключительная функциональная глубина и гибкость. Устройство использует продвинутую тепловую модель двигателя, которая точно рассчитывает нагрев ротора и статора, учитывая эффекты прямого и непрямого охлаждения, что предотвращает ложные срабатывания и обеспечивает оптимальную защиту. Встроенный PLC-движок позволяет реализовывать сложную логику управления без внешнего контроллера. Расширенные функции диагностики, включая регистрацию осциллограмм и последовательности событий (SOE), значительно упрощают поиск и устранение неисправностей. Поддержка Ethernet обеспечивает легкую интеграцию в современные системы АСУ ТП.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Защита приводных двигателей насосов сырой нефти, воды, нагнетательных компрессоров.

• Горнодобывающая промышленность: Защита двигателей шаровых мельниц, дробилок, конвейеров, главных вентиляторов.

• Металлургия: Защита двигателей прокатных станов, вентиляторов дутья, насосов систем охлаждения.

• Водоподготовка и водоочистка: Защита двигателей мощных насосов на насосных станциях и аэрационных установках.

• Общая промышленность: Защита критических двигателей на производственных линиях, в системах вентиляции и чиллерах.

Сравнение с аналогами конкурентов

На рынке устройств защиты двигателей (УЗД) GE SR469-P5-H-A20-T конкурирует с продуктами Siemens (SIPROTEC 7SK80), Schneider Electric (Sepam серии S40/S50), ABB (CM-MPS/MSS) и Eaton (EEMR). Его ключевым отличием является комбинация мощных алгоритмов защиты (особенно тепловой модели), развитых функций управления (встроенный ПЛК) и передовых коммуникационных возможностей (Ethernet) в одном устройстве. По сравнению с более простыми терминалами защиты, SR469 предлагает значительно больше возможностей для диагностики и интеграции. В сравнении с отдельным ПЛК и простым реле перегрузки, он предоставляет более компактное, оптимизированное и надежное решение.

Рекомендации по выбору и важные замечания

1. Расшифровка кода: Полный код SR469-P5-H-A20-T содержит информацию о конфигурации. Для точного понимания функций необходимо обратиться к каталогу GE. -P5-, -H-, -A20- и -T указывают на версию корпуса, набор входов/выходов, номиналы и наличие Ethernet.

2. Точный расчет и настройка: Настройка тепловой модели и уставок требует точных данных о двигателе (номинальный ток, коэффициент службы, время разгона, данные о охлаждении). Неправильная настройка может привести к повреждению двигателя.

3. Координация защит: Настройки реле должны быть скоординированы с вышестоящими предохранителями и выключателями, а также с настройками преобразователей частоты (если используются) для обеспечения селективности.

4. Программное обеспечение: Для комфортной конфигурации, программирования логики и анализа данных обязательно использование фирменного ПО GE (EnerVista 469 Setup).

5. Подключение ТТ: Критически важно правильное подключение трансформаторов тока (полярность, сечение проводов) для корректной работы всех защит, особенно направленных.

6. Источник приобретения: Приобретайте реле GE SR469-P5-H-A20-T у официальных дистрибьюторов GE. Это гарантирует получение оригинального продукта с актуальной прошивкой, техническую поддержку и корректную работу. Перед вводом в эксплуатацию настоятельно рекомендуется проведение комплексных испытаний с реле-тестером. Для новых проектов также рассмотрите более новую платформу GE Multilin 869.
