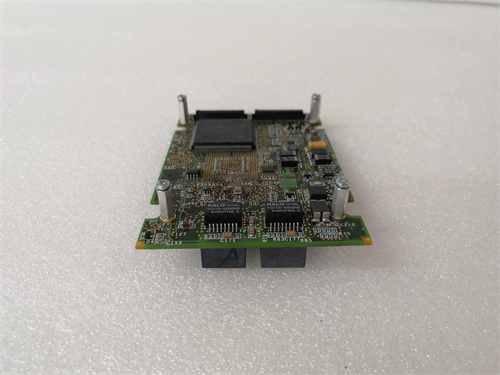

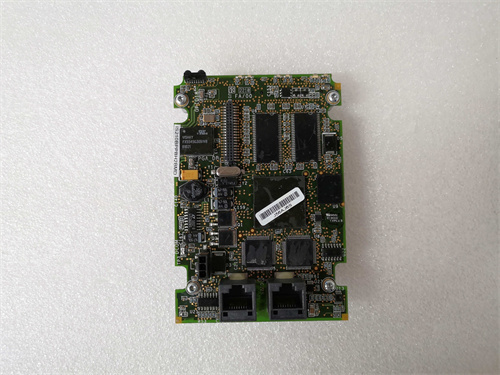

GE IS210BPPCH1AEC: Экспертный обзор модуля интерфейса шины (Backplane Interface) для системы управления Mark VI

GE IS210BPPCH1AEC является критически важным интерфейсным модулем, известным как Backplane Power & Processor Communication (BPPC) модуль, для системы управления газовыми и паровыми турбинами GE Mark VI. Этот модуль выполняет роль центрального коммуникационного и распределительного узла в стойке управления VME. Он обеспечивает три основные функции: подачу и распределение питания на все модули в стойке, организацию высокоскоростной синхронной связи между всеми установленными платами (процессорами, модулями ввода/вывода) через шину VME, а также синхронизацию работы в многопроцессорных и резервированных (TMR) конфигурациях. Без исправного модуля IS210BPPCH1AEC вся стойка управления становится неработоспособной.

Ключевые параметры и технические характеристики

• Тип модуля: Интерфейсный модуль шины (Backplane Interface Module), BPPC.

• Основные функции:

1. Распределение питания: Преобразует и распределяет входное постоянное напряжение (+24 В DC или +125 В DC, в зависимости от конфигурации) на внутренние шины питания стойки VME (+5 В, ±12 В, +3.3 В).

2. Коммуникация: Организует обмен данными между всеми модулями в стойке через шину VME.

3. Синхронизация: Генерирует тактовые сигналы и обеспечивает синхронизацию для модулей центрального процессора (CPUs) в системе TMR.

• Совместимость: Устанавливается в специальный слот (обычно J0 или J2) 13- или 21-слотовой стойки VME системы Mark VI.

• Входное напряжение: Обычно +24 В DC (номинал) или +125 В DC для некоторых конфигураций.

• Индикация: Обширная панель светодиодов для отображения статуса всех выходных напряжений, состояния тактового генератора, активности шины и кодов ошибок.

• Архитектурная роль: Является обязательным модулем в каждой стойке контроллера Mark VI (симплексной, дуплексной или TMR).

• Полное обозначение: IS210BPPCH1AEC.

Преимущества и отличительные особенности
Ключевым преимуществом модуля GE IS210BPPCH1AEC является его интегральная и критически важная роль в архитектуре Mark VI. Он выступает в роли "сердца и нервной системы" стойки, обеспечивая не только питание, но и целостность высокоскоростного обмена данными между процессорами и модулями ввода-вывода в реальном времени, что необходимо для управления высокоскоростной турбиной. Его конструкция обеспечивает высокую стабильность выходных напряжений даже при колебаниях входного напряжения, что гарантирует надежную работу всех компонентов. Модуль обладает развитыми функциями самодиагностики и защиты от перегрузок. Надежность IS210BPPCH1AEC проверена тысячами установок по всему миру, работающих в условиях жестких требований энергетики.

Применение в различных отраслях промышленности
Модуль применяется исключительно в системах управления вращающимся оборудованием GE:

• Управление газовыми турбинами (ГТУ): Входит в состав основного контроллера (симплекс, дуплекс или TMR) для управления турбинами серий GE Frame 6, 7, 9.

• Управление паровыми турбинами: Используется в системах управления паровыми турбинами GE.

• Энергетические острова и когенерация: Применяется в системах управления комбинированного цикла (ПГУ).

• Газоперекачивающие агрегаты: Может использоваться в системах управления на компрессорных станциях.

Сравнение с аналогами (внутри GE и системы конкурентов)

• Внутри GE Mark VI: IS210BPPCH1AEC является специфическим модулем для платформы Mark VI на шине VME. В более новой системе Mark VIe эти функции распределены между контроллером, источниками питания и коммуникационными модулями в стойках на базе Ethernet, поэтому прямого аналога в Mark VIe нет.

• Против систем конкурентов (Woodward NetCon, Siemens T3000): Прямых аппаратных аналогов у конкурентов не существует, так как это уникальный компонент архитектуры GE Mark VI. Функционально аналогичную роль (распределение питания и синхронизация) в системе TMR Woodward MicroNet выполняет комбинация модулей питания и сетевых контроллеров (5453-277 и другие). В системе Siemens T3000 эти функции реализованы на уровне стоек и коммутаторов промышленного Ethernet.

Рекомендации по выбору и важные замечания

1. Критичность и резервирование: Модуль GE IS210BPPCH1AEC является единой точкой отказа для всей стойки. В конфигурациях TMR используется три независимые стойки, каждая со своим модулем BPPC. Наличие исправного запасного модуля на складе электростанции или сервисного центра ОБЯЗАТЕЛЬНО.

2. Конфигурация питания: Перед заказом или заменой необходимо точно знать конфигурацию входного напряжения стойки (+24В или +125В DC), так как существуют разные версии модуля. Несоответствие приведет к повреждению.

3. Диагностика по светодиодам: Инженерный персонал должен быть обучен чтению кодов ошибок по светодиодным индикаторам на модуле IS210BPPCH1AEC. Это основной инструмент для быстрой диагностики неисправностей стойки (проблемы с питанием, синхронизацией, шиной).

4. Правильная установка: Замена модуля требует полного отключения питания стойки. Модуль должен быть надежно зафиксирован в слоте. Неправильная установка может привести к короткому замыканию на шине VME и выходу из строя других плат.

5. Статус и миграция: IS210BPPCH1AEC относится к системе Mark VI, которая сама по себе является зрелой платформой. Актуальную информацию о статусе поддержки (EOL) необходимо уточнять у GE. Для новых проектов GE предлагает платформу Mark VIe. При модернизации существующих систем замена модуля IS210BPPCH1AEC должна производиться на идентичную или рекомендованную GE ревизию. Все работы должны выполняться по утвержденным процедурам с соблюдением ESD-мер предосторожности.
