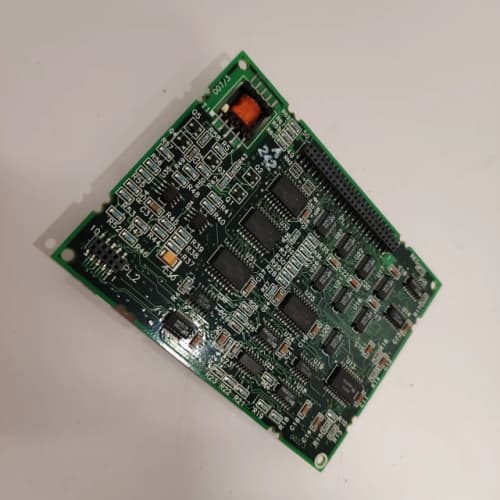

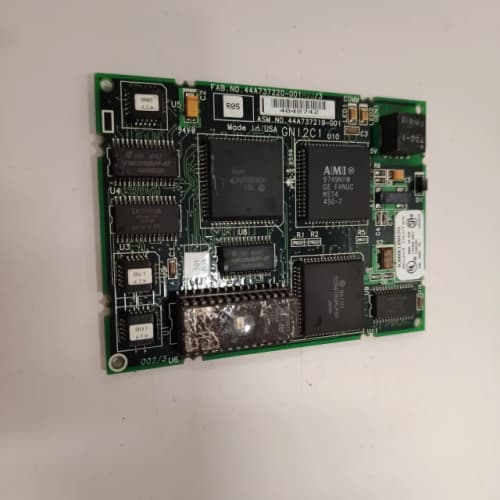

GE IC660ELB912G: Экспертный обзор модуля локальной шины Genius для системы Genius I/O

GE IC660ELB912G является критически важным коммуникационным модулем — модулем локальной шины (Local Bus Module) для распределенной системы ввода-вывода Genius на базе шины Genius Bus. Этот модуль выполняет роль интерфейса между контроллером GE (например, серии Series 90-30, Series 90-70, PACSystems) и локальной группой модулей ввода-вывода Genius (блока ввода-вывода), установленных на DIN-рейку. Фактически, IC660ELB912G выступает в роли "шлюза" или "адаптера", позволяющего стандартным стойкам ПЛК GE взаимодействовать с высокоскоростной и отказоустойчивой сетью Genius.

Ключевые параметры и технические характеристики

• Тип модуля: Модуль локальной шины (Local Bus Module) для Genius I/O.

• Основная функция: Преобразование сигналов внутренней шины стойки ПЛК GE в протокол Genius Bus для связи с группой (блоком) модулей ввода-вывода Genius (например, IC660BBDxxx, IC660BBDxxx).

• Совместимость со стойкой ПЛК: Устанавливается непосредственно в стойку (backplane) контроллеров GE Series 90-30 (требует специального адаптера), Series 90-70 или других совместимых систем.

• Подключение к Genius I/O: Через 9-контактный D-разъем (со стороны Genius) к блоку ввода-вывода Genius.

• Поддерживаемая топология Genius: Подключается к одному устройству (блоку) на локальной шине Genius. Для создания сети с несколькими устройствами требуется отдельный контроллер Genius Bus (например, в CPU).

• Адресация: Адрес устройства Genius для этого модуля и подключенного блока I/O устанавливается с помощью DIP-переключателей на самом модуле IC660ELB912G (от 0 до 31).

• Индикация: Светодиодные индикаторы для отображения состояния: POWER (питание), OK (исправность), GENIUS (активность на шине Genius).

• Питание: Получает питание +5 В DC от шины стойки ПЛК.

• Скорость обмена: Работает на стандартной для Genius Bus скорости 153.6 Кбит/с.

• Полное обозначение: IC660ELB912G.

Преимущества и отличительные особенности
Ключевым преимуществом модуля GE IC660ELB912G является предоставление доступа к преимуществам системы Genius I/O для стандартных стоечных контроллеров GE. Genius I/O известна своей высокой надежностью, детерминированным временем отклика, встроенной диагностикой и поддержкой "горячей" замены модулей. Использование IC660ELB912G позволяло создавать гибридные системы, где часть точек ввода-вывода располагалась в основной стойке, а часть — в удаленных или более надежных блоках Genius. Это повышало гибкость системы и позволяло размещать ввод-вывод ближе к датчикам и приводам. Модуль отличался простотой настройки (через DIP-переключатели) и надежной работой.

Применение в различных отраслях промышленности
Данный модуль применялся в системах автоматизации, где использовались контроллеры GE с расширением Genius I/O:

• Автомобильная промышленность: Для подключения распределенных блоков ввода-вывода на крупных сборочных линиях и конвейерах.

• Управление конвейерами и транспортерами: Организация точек ввода-вывода непосредственно на ответвлениях конвейерной системы.

• Управление станками: Подключение датчиков и клапанов, расположенных на подвижных частях оборудования.

• Распределенные системы сбора данных: В системах, где требовалась надежная связь с удаленными группами датчиков.

Сравнение с аналогами (внутри GE и системы конкурентов)

• Внутри системы Genius: IC660ELB912G является одним из вариантов подключения к Genius Bus. Альтернативой является использование контроллеров со встроенным контроллером Genius Bus (например, IC693CPU372 для 90-30) или отдельных коммуникационных модулей для шины (в Series 90-70). IC660ELB912G — это компактное решение для подключения одного блока.

• Против распределенных систем конкурентов (Siemens ET200, Allen-Bradley Remote I/O): Genius Bus была проприетарной высокоскоростной сетью GE. Модуль IC660ELB912G можно сравнить с интерфейсным модулем (IM) для удаленных стоек Siemens ET200 или с адаптерным модулем для удаленного ввода-вывода Allen-Bradley. Однако физические протоколы и конфигурация полностью различны.

• Против современных сетей (Profinet, Ethernet/IP): IC660ELB912G относится к поколению последовательных шин. Современные аналоги — это коммуникационные модули Ethernet (например, IC695ETM001 для RX3i), которые обеспечивают более высокую скорость и используют открытые стандарты, но могут требовать более сложной настройки сети.

Рекомендации по выбору и важные замечания

1. Статус устаревания: Шина Genius и связанные с ней компоненты, включая IC660ELB912G, являются устаревшими (legacy) технологиями. Их следует выбирать только для модернизации, ремонта или поддержания существующих систем.

2. Совместимость со стойкой: Для установки в стойку Series 90-30 требуется специальный адаптер (carrier), например, IC660ACC900. Убедитесь в наличии совместимого крепления.

3. Установка адреса: КРИТИЧЕСКИ ВАЖНО правильно установить уникальный адрес Genius (0-31) с помощью DIP-переключателей на модуле IC660ELB912G. Этот же адрес должен быть сконфигурирован в программе контроллера. Конфликт адресов приведет к сбою связи.

4. Ограничение на подключаемое устройство: Один модуль IC660ELB912G поддерживает подключение только одного блока ввода-вывода Genius (например, на 8 модулей). Он не является сетевым контроллером для нескольких устройств.

5. Длина кабеля и завершение: Используйте только кабель Genius Bus (тип IC660CBx). Максимальная длина кабеля между модулем IC660ELB912G и блоком I/O ограничена (обычно 30 метров). На блоке I/O должен быть установлен терминатор (обычно встроенный переключателем). Наличие запасного модуля IC660ELB912G для критических систем обязательно. При замене сначала отключайте питание стойки.
