Описание продукта

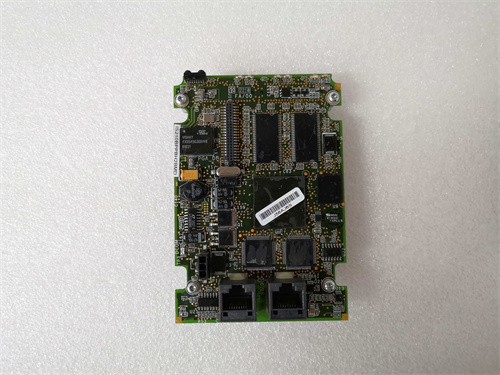

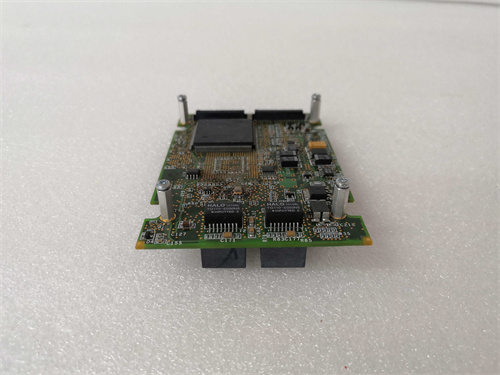

Модуль связи или процессорная плата GE IS210BPPCH1AEC является критически важным компонентом системы управления марки Mark VIe, разработанной GE для управления и мониторинга газовых и паровых турбин. Этот конкретный модуль, скорее всего, выполняет функции интерфейса (шлюза) для подключения системы управления турбиной к внешним системам или сетям, таким как вышестоящая АСУ ТП (DCS) завода. GE IS210BPPCH1AEC обеспечивает преобразование протоколов, безопасный обмен данными и часто выступает в роли барьера для изоляции чувствительной системы управления турбиной от помех в общезаводской сети. Надежная работа модуля IS210BPPCH1AEC напрямую влияет на возможность удаленного контроля параметров турбины и интеграции ее в общую систему управления электростанцией. Этот модуль является примером специализированного промышленного коммуникационного решения для ответственных применений в энергетике.

Технические параметры

• Тип устройства: Коммуникационный интерфейсный модуль или процессорная плата для системы управления турбинами Mark VIe.

• Серия системы: Часть линейки Speedtronic Mark VIe (или аналогичной).

• Назначение: Вероятно, реализация протокола Profibus DP, Modbus TCP/RTU или другого промышленного интерфейса для связи с DCS.

• Архитектура: Соответствует модульной и отказоустойчивой архитектуре Mark VIe.

• Интеграция: Устанавливается в соответствующую стойку или корзину (rack) системы Mark VIe.

• Интерфейсы: Сторона системы Mark VIe (внутренняя шина VME или другой интерфейс) и внешние порты (например, RS-485 для Profibus DP, Ethernet).

• Питание: Получает питание от стойки системы Mark VIe.

• Сертификация: Предназначен для использования в критически важных системах управления, соответствует строгим стандартам энергетики.

Преимущества и особенности

1. Высокая надежность и отказоустойчивость: Как часть системы управления турбиной Mark VIe, модуль GE IS210BPPCH1AEC спроектирован для непрерывной работы в жестких условиях машинного зала, обеспечивая стабильную связь, критически важную для безопасности и эффективности турбины.

2. Специализированная интеграция: Модуль оптимизирован для бесшовной работы в экосистеме GE Speedtronic, обеспечивая правильный обмен сотнями критических параметров турбины (обороты, температура, вибрация, статусы) с внешним миром.

3. Гальваническая развязка и защита: Обеспечивает электрическую изоляцию между чувствительной системой управления турбиной и общезаводской сетью, защищая от перенапряжений и помех.

4. Поддержка стандартных протоколов: Реализация общепромышленных протоколов (таких как Profibus DP) позволяет относительно легко интегрировать турбинную систему управления в DCS различных производителей (Siemens, ABB, Honeywell, Emerson).

5. Предсказуемая работа и диагностика: Обеспечивает детерминированный обмен данными и имеет средства самодиагностики, позволяющие оперативно выявлять проблемы со связью.

6. Глобальная техническая поддержка GE: Наличие полного каталожного номера IS210BPPCH1AEC обеспечивает доступ к оригинальной замене и экспертной поддержке от производителя системы.

Примеры применения в различных отраслях

• Энергетика (ТЭЦ, ГТУ, ПГУ): Основное применение — интеграция системы управления газовой или паровой турбиной Mark VIe с общестанционной распределенной системой управления (DCS) для централизованного мониторинга и управления со щита эксплуатации.

• Нефтегазовая промышленность: Управление турбодетандерами или турбогенераторами на компрессорных станциях и объектах нефтепереработки.

• Судостроение: Интеграция системы управления судовой газовой турбиной в общесудовую систему автоматизации.

Сравнение с аналогами (Siemens, Woodward, Allen-Bradley)

• Против коммуникационных модулей Siemens для систем управления турбинами (например, для S7-400 T): GE и Siemens являются основными конкурентами на рынке. Модуль GE IS210BPPCH1AEC является неотъемлемой частью экосистемы GE Mark VIe, и его выбор предопределен выбором основной системы управления турбиной. Он конкурирует не столько как отдельное устройство, сколько как часть комплексного решения.

• Против контроллеров Woodward (NetCon, MicroNet): Woodward также является крупным игроком в управлении первичными двигателями. Коммуникационные возможности IS210BPPCH1AEC и всей платформы Mark VIe часто считаются более мощными и гибкими для сложной интеграции на крупных электростанциях.

• Против решений на базе универсальных ПЛК: Использование специализированного модуля в системе Mark VIe обеспечивает более высокий уровень предсказуемости, диагностики и безопасности, специально "заточенный" под задачу управления турбиной, по сравнению с адаптацией универсального ПЛК.

Рекомендации по выбору и важные замечания

1. Строгая привязка к системе: Модуль GE IS210BPPCH1AEC может работать ТОЛЬКО в совместимой стойке и с соответствующей версией программного обеспечения системы Mark VIe. Необходима сверка с документацией на конкретную турбинную установку.

2. Конфигурация протокола: Модуль требует настройки (конфигурации) в engineering-среде GE (например, ToolboxST) для задания параметров протокола (адрес, скорость, маппинг данных).

3. Требования к сети: При использовании, например, Profibus DP, необходимо строго соблюдать требования к кабелю, терминаторам и топологии сети.

4. Резервирование: Для критически важных линий связи в системе Mark VIe часто используется резервированная конфигурация. Необходимо проверить, требуется ли резервирование для данного канала связи и как оно реализовано.
