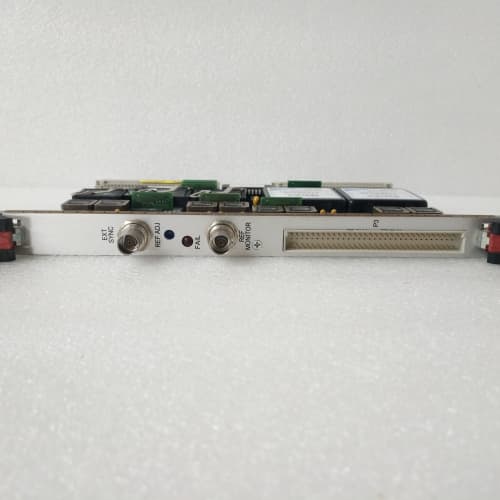

GE VMIVME-4140 – Модуль ввода-вывода для системы VME

Описание продукта
Модуль GE VMIVME-4140 представляет собой многофункциональный модуль аналогового и дискретного ввода-вывода (I/O), разработанный для работы в рамках стандартной шины VMEbus. Этот модуль, созданный под брендом GE Industrial Systems (ныне часть Emerson), является ключевым компонентом для построения распределенных систем управления и сбора данных в критически важных отраслях, таких как энергетика и транспорт. Модуль GE VMIVME-4140 обеспечивает интерфейс между полевой периферией (датчиками, исполнительными механизмами) и высокоуровневой системой управления, реализованной на одноплатных компьютерах VME. Его архитектура позволяет обрабатывать аналоговые сигналы (токовые и напряженческие) и дискретные сигналы с высокой степенью надежности. Благодаря своей гибкости и производительности, GE VMIVME-4140 долгие годы остается востребованным решением для модернизации и обслуживания существующих систем. Подробные спецификации можно найти на странице продукта [GE VMIVME-4140](ссылка будет добавлена позже).

Параметры продукта

• Тип: Многофункциональный модуль ввода-вывода для шины VME.

• Форм-фактор: Одинарная плата стандарта 6U для установки в крейт VME.

• Аналоговый ввод (AI): 16 каналов, программируемых на прием сигналов 0-20 мА, 4-20 мА, 0-10 В и др. Разрешение: 16 бит.

• Аналоговый вывод (AO): 4 канала, программируемых на выход сигналов 0-20 мА, 4-20 мА, 0-10 В.

• Дискретный ввод (DI): 32 канала, изолированные, на прием сигналов 24/48/125 В постоянного тока.

• Дискретный вывод (DO): 32 канала, с релейной или транзисторной выходной ступенью (в зависимости от модификации).

• Изоляция: Гальваническая изоляция каналов для защиты от помех и повышения надежности.

• Интерфейс: Шина VME (сигналы прерываний, D16, A24).

Преимущества и особенности

• Высокая плотность каналов: Комбинация аналоговых и цифровых интерфейсов на одной плате экономит место в крейте VME.

• Промышленная надежность: Рассчитан на круглосуточную работу в жестких условиях с широким температурным диапазоном.

• Гальваническая изоляция: Изоляция групп каналов и шины VME повышает устойчивость системы к электрическим помехам и защищает центральный процессор от повреждений.

• Гибкость конфигурации: Программируемый диапазон сигналов для аналоговых каналов позволяет адаптировать один модуль GE VMIVME-4140 под различные типы датчиков и приводов.

• Долгосрочная доступность: Как оборудование для критической инфраструктуры, подобные модули часто имеют длительный цикл поддержки и доступны на вторичном рынке.

Примеры применения в различных областях

• Энергетика (ТЭС, АЭС): Используется в системах управления турбинами, контроле параметров котла (давление, температура, расход) и управлении вспомогательным оборудованием. Модуль GE VMIVME-4140 обеспечивает сбор тысяч точек данных.

• Железнодорожная автоматика: Применяется в системах централизации и блокировки для сбора данных с путевых датчиков и управления светофорами и стрелками.

• Промышленные испытательные стенды: Обеспечивает высокоточный сбор аналоговых данных с датчиков вибрации, усилия, температуры и управление нагрузочными устройствами. В таких задачах надежность модуля GE VMIVME-4140 имеет первостепенное значение.

Сравнение с аналогами конкурентов
В нише модулей для шины VME, продукция GE (включая GE VMIVME-4140) исторически конкурировала с решениями от компаний like Motorola (ныне NXP) или Kontron. Ключевые отличия:

• Специализация на АСУ ТП: В отличие от более универсальных вычислительных плат VME, модули ввода-вывода GE оптимизированы именно для задач промышленной автоматизации, с усиленной изоляцией и защитой.

• Интеграция в экосистему: Модули GE часто проектировались как часть комплексной системы управления (например, с контроллерами серии GE VMIVME-7800), обеспечивая лучшую совместимость и единую среду конфигурирования.

• Наследие и поддержка: Для существующих систем, изначально построенных на компонентах GE, замена на аналогичный модуль GE VMIVME-4140 является наиболее безопасным и предсказуемым путем.

Рекомендации по выбору и меры предосторожности

1. Верификация совместимости: Убедитесь, что версия firmware и аппаратная ревизия модуля GE VMIVME-4140 совместимы с вашим крейтом VME, контроллером и используемым системным ПО (например, VxWorks).

2. Анализ модификаций: Существуют различные субмодификации модуля (например, с разным типом выходов для дискретных каналов). Необходимо точно определить требуемую спецификацию.

3. Конфигурация и адресация: Правильно задайте базовый адрес платы в пространстве VME с помощью DIP-переключателей в соответствии с картой адресов системы.

4. Условия эксплуатации: Обеспечьте адекватное охлаждение в крейте VME и стабильное питание в соответствии с техническими требованиями.
