Описание продукта

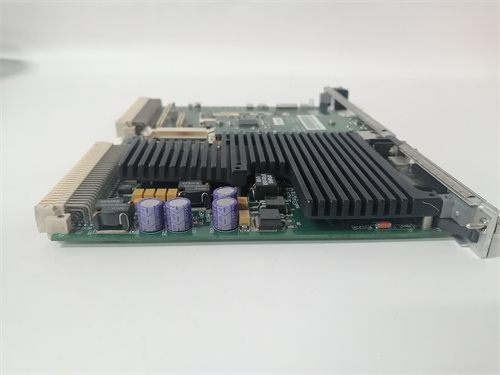

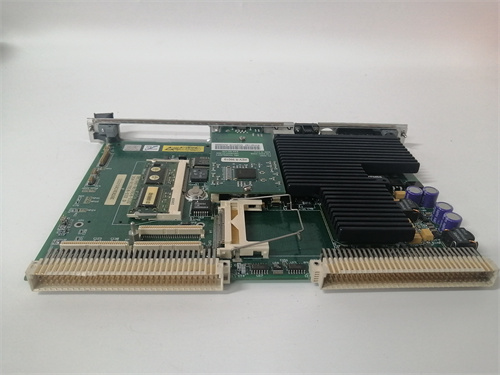

Универсальный контроллер GE IS215UCVEH2AE представляет собой высокопроизводительный вычислительный модуль, являющийся «мозгом» в рамках стойки управления Mark VI. Этот контроллер предназначен для выполнения высокоскоростных задач управления, таких как контроль скорости, управление клапанами, температурный контроль и обработка сложной блокировочной логики. Модуль GE IS215UCVEH2AE работает в тесной интеграции с другими картами ввода-вывода и коммуникационными модулями в стойке, обмениваясь данными по высокоскоростной внутренней шине VME. Он запрограммирован с использованием специализированного программного обеспечения GE ToolboxST. Надежность и детерминированная производительность контроллера IS215UCVEH2AE являются фундаментом для безопасной эксплуатации турбины. Конструкция модуля рассчитана на круглосуточную работу в условиях промышленной среды. Интеграция контроллера GE IS215UCVEH2AE в систему позволяет реализовывать как основные, так и резервные функции управления.

Параметры продукта

• Тип устройства: Универсальный контроллер (UVC - Universal Controller) для системы Mark VI.

• Архитектура: Одиночный или основной/резервный контроллер в конфигурации TMR (тройное модульное резервирование) или Simplex.

• Процессор: Мощный процессор, часто на архитектуре PowerPC, оптимизированный для задач реального времени.

• Память: Значительный объем флэш-памяти и оперативной памяти для хранения операционной системы, прикладной логики и данных.

• Связь: Интегрированные порты для подключения к сети управления (Ethernet), а также для синхронизации с другими контроллерами в рамках TMR-системы.

• Совместимость: Устанавливается в слот контроллера в стойке Mark VI (например, в стойку с маркировкой «C»). Совместим с определенными версиями ПО ToolboxST.

• Рабочая температура: 0°C до +60°C (для установки в шкаф управления).

Преимущества и особенности

• Высокая производительность и детерминизм: Обеспечивает предсказуемое и быстрое время отклика, критически важное для контуров регулирования скорости и температуры турбины.

• Гибкость программирования: Позволяет реализовывать сложные алгоритмы управления с использованием функциональных блоковых диаграмм (FBD), лестничных логик (LD) и структурного текста (ST) в среде ToolboxST.

• Расширенные диагностические возможности: Обширная самодиагностика модуля, отслеживание состояния в реальном времени и детализированное ведение журналов событий (Sequence of Events - SOE).

• Интеграция в систему Mark VI: Полная и оптимизированная совместимость со всеми модулями ввода-вывода, панелями оператора и вышестоящими системами мониторинга через единую среду ToolboxST.

• Надежность для критических применений: Спроектирован и протестирован для удовлетворения жестких требований по отказоустойчивости и безопасности в энергетике.

Примеры применения в различных областях

• Управление паровыми турбинами: Основное применение — реализация систем регулирования скорости (Governor), управления стопорными и регулирующими клапанами, защитной логики (overspeed, vibration, temperature) на ТЭЦ и АЭС.

• Управление газовыми турбинами: Используется в качестве контроллера управления и защиты (Control & Protection) для газотурбинных установок, регулируя топливные клапаны и управляя последовательностью пуска/останова.

• Комбинированные циклы (ПГУ): Координация работы паровой и газовой турбин в рамках единой установки.

• Управление гидротурбинами и крупными двигателями/компрессорами: Может быть адаптирован для управления другими типами критически важного вращающегося оборудования.

Сравнение с аналогами конкурентов

По сравнению с системами управления турбинами других производителей (например, Woodward NetCon, Siemens T3000, TRI-SEN) и универсальными ПЛК, контроллер GE IS215UCVEH2AE и платформа Mark VI в целом выделяются следующим:

• Специализация и наследие: Mark VI является отраслевым стандартом в энергетике с огромной инсталлированной базой. IS215UCVEH2AE является частью этой глубоко специализированной экосистемы, в то время как универсальные ПЛК требуют дополнительной адаптации.

• Интегрированная среда: Единая среда разработки, конфигурации и диагностики (ToolboxST) для всей системы, от контроллера до полевых устройств, что упрощает инжиниринг и обслуживание.

• Акцент на безопасность и защиту: Функции защиты интегрированы непосредственно в архитектуру контроллера и системы, а не являются надстройкой.

• Поддержка TMR: Платформа изначально построена для реализации конфигураций с тройным модульным резервированием, что обеспечивает высочайший уровень доступности.

• Экосистема vs. Открытость: Сила Mark VI — в глубоко интегрированной и оптимизированной экосистеме. Недостаток — меньшая «открытость» для интеграции со сторонним оборудованием по сравнению с некоторыми ПЛК общего назначения.

Рекомендации по выбору и меры предосторожности

1. Совместимость с системой: Контроллер GE IS215UCVEH2AE должен быть абсолютно совместим с версией установленного программного обеспечения ToolboxST, версией операционной системы контроллера и аппаратной ревизией стойки Mark VI. Несовместимость может привести к неработоспособности.

2. Конфигурация (Simplex/TMR): Четко определите, нужен ли вам контроллер для симплексной (одиночной) системы или для работы в составе TMR-системы. Это влияет на настройку и требования к синхронизации.

3. Наличие резервной копии конфигурации: Перед любой заменой или обслуживанием убедитесь в наличии актуальной и проверенной резервной копии всей конфигурации контроллера и системы (.tbc файл).

4. Квалификация персонала: Работа с системами Mark VI, включая замену контроллеров, требует специального обучения и сертификации по ToolboxST. Несанкционированные действия могут привести к останову турбины.

5. Источник питания и охлаждение: Обеспечьте стабильное питание всей стойки и соблюдение требований к температурному режиму в шкафу управления для долговечной работы контроллера.
