Описание продукта

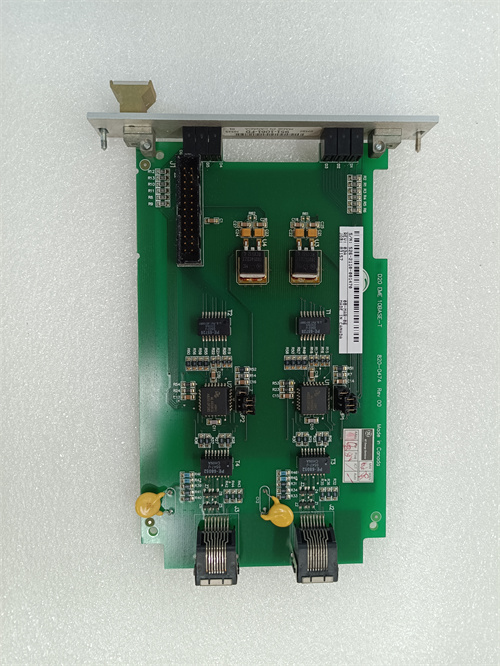

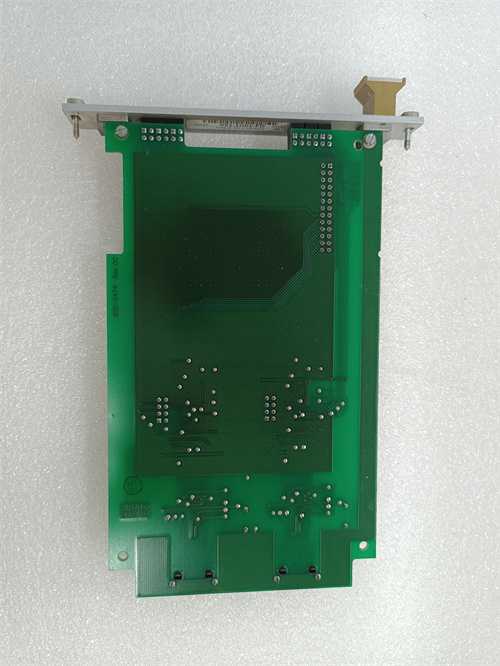

GE D20 EME представляет собой базовый модуль ввода дискретных (цифровых) сигналов (Discrete Input Module) для системы распределенного ввода-вывода GE Genius. Этот модуль является одним из фундаментальных компонентов устаревшей, но все еще эксплуатируемой на многих объектах платформы GE Genius I/O и систем на базе ПЛК серий 90-30 и 90-70. Основная задача модуля D20 EME — надежное преобразование сигналов от полевых устройств с сухими контактами (кнопки, датчики, концевые выключатели) в цифровые данные, которые по шине Genius передаются в центральный процессор ПЛК. Модуль обеспечивает гальваническую развязку между полевой цепью и внутренней логикой системы, защищая контроллер от скачков напряжения и помех. Использование модулей GE D20 в распределенной архитектуре Genius позволяло существенно сократить затраты на прокладку кабелей, размещая блоки ввода-вывода непосредственно рядом с технологическим оборудованием. Несмотря на то, что это устаревшая платформа, понимание ее работы критически важно для обслуживания и модернизации существующих производственных объектов.

Для получения исторической документации, схем подключения и спецификаций (если они еще доступны) вы можете обратиться к архивным ресурсам: GE D20 EME.

Основные технические параметры

• Тип модуля: Модуль дискретного (цифрового) ввода (Discrete Input Module) для шины Genius.

• Количество каналов: Стандартно 16 или 32 канала (в зависимости от конкретного исполнения) на общую землю (common).

• Тип входного сигнала: Вход постоянного тока (DC), рассчитанный на прием сигнала от сухого контакта (беспотенциальный контакт) или от датчика с полупроводниковым выходом (сток или исток).

• Напряжение питания поля: Обычно 24 В постоянного тока (диапазон, например, 19-30 В DC). Напряжение подается от внешнего источника на клеммы модуля и распределяется на все входные каналы.

• Состояние входа: Логическая «1» (Включено) при замыкании контакта на общую землю. Логический «0» (Выключено) при разомкнутой цепи.

• Гальваническая развязка: Развязка между полевыми цепями и внутренней логической шиной модуля.

• Индикация: Светодиодный индикатор состояния для каждого канала (например, зеленый при активном входе).

• Подключение: Подсоединение полевых проводов через съемную клеммную колодку. Коммуникация с контроллером — через специальный разъем шины Genius.

Ключевые преимущества и особенности (для своего времени)

1. Распределенная архитектура Genius: Главным преимуществом системы, частью которой является GE D20 EME, была возможность распределять точки ввода-вывода на расстоянии до 2000 метров от центрального процессора по надежной двупроводной шине, что революционно для эпохи ее создания.

2. Надежность и простота: Модули отличались простой и надежной конструкцией, способной работать в промышленных условиях. Использование сухих контактов на входе делало их универсальными и устойчивыми к помехам.

3. Горячая замена (в составе системы): При правильной конфигурации системы модули Genius, включая D20, поддерживали возможность замены без остановки контроллера (hot swapping), что повышало доступность.

4. Широкая распространенность: В свое время система GE Genius была одной из самых распространенных в мире, особенно в энергетике и на непрерывных производствах. Поэтому знание модуля D20 EME до сих пор актуально для обслуживания.

5. Диагностика на уровне канала: Наличие светодиодного индикатора для каждого канала значительно упрощало поиск неисправностей и проверку наличия сигнала от полевого устройства непосредственно на месте установки модуля.

Области применения и примеры использования

GE D20 EME применялся (и продолжает использоваться) в системах управления, построенных на платформе GE Series 90 и Genius I/O:

• Энергетика: Системы управления и сигнализации на подстанциях, ТЭЦ (вспомогательное оборудование).

• Нефтегазовая промышленность: Старые системы управления наливными эстакадами, системами контроля.

• Водоочистка и водоподготовка: Автоматизация насосных станций и фильтровальных установок.

• Производство: Контроль состояния станков, сигнализация с конвейерных линий, учет продукции.

Конкретный пример: На старой насосной станции ПЛК GE Series 90-30 через шину Genius связан с удаленным шкафом, где установлен модуль GE D20 EME. К этому модулю подключены 16 концевых выключателей от задвижек и кнопки «Аварийный стоп» с площадки. Состояние всех этих дискретных сигналов передается по шине в процессор для логической обработки.

Сравнение с аналогами конкурентов (исторический контекст)

• Siemens (ET 200 на Profibus): С появлением Profibus Siemens предложила более современную и гибкую альтернативу. Шина Genius с модулями, подобными D20 EME, была одним из ее главных конкурентов в 1990-х и начале 2000-х, предлагая сравнимую надежность, но менее открытый протокол.

• Allen-Bradley (Rockwell) Remote I/O: Платформа удаленного ввода-вывода Rockwell на базе своего проприетарного протокола была основным конкурентом в Северной Америке. Модуль GE D20 был частью экосистемы GE, которая сильна в энергетике и ряде других отраслей.

• Современные аналоги (Profinet, EtherNet/IP): Сегодня функции модуля D20 EME выполняют компактные удаленные станции ввода-вывода с IP-адресом (например, GE RSTi или решения от любого другого производителя). Они превосходят его по скорости, объему данных и простоте интеграции.

Рекомендации по выбору и важные замечания

1. Только для обслуживания и замены в существующих системах: Модуль GE D20 EME не выбирается для новых проектов. Его покупка оправдана исключительно как запасная часть для поддержания в рабочем состоянии старой системы на базе GE Genius.

2. Критическая важность точной маркировки: При заказе необходимо использовать полную и точную маркировку (включая все суффиксы, как «EME»). Разные суффиксы могут означать разные напряжения, количество каналов или тип клеммы.

3. Проверка совместимости с блоком питания Genius (NIU): Убедитесь, что блок интерфейса Genius (Genius Network Interface Unit - NIU) в вашей стойке поддерживает данный тип модуля и у него достаточно мощности для его питания.

4. Внимание к полевому напряжению: Модуль рассчитан на строго определенное напряжение поля (обычно 24V DC). Подача неверного напряжения выведет его из строя.

5. Проблема старения и доступности: Оборудование устарело, оригинальные новые модули могут быть недоступны. На рынке много восстановленных (refurbished) или б/у единиц. Их надежность ниже, а при отказе может встать вся система.

6. Стратегия модернизации: Наличие в системе таких модулей — четкий сигнал к планированию модернизации всей платформы управления. Рекомендуется начать инвентаризацию и разработку плана перехода на современную систему (например, на GE RX3i или платформу другого производителя), пока старая еще работает.
