Описание продукта

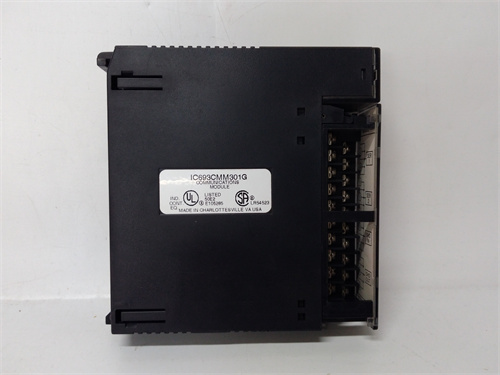

GE IC693CMM301 представляет собой модуль последовательной связи (Serial Communications Module) для программируемых логических контроллеров серии GE Fanuc Series 90-30. Этот модуль обеспечивает возможность подключения контроллера к внешним устройствам через стандартные последовательные интерфейсы RS-232 и RS-422/485. Основная задача модуля IC693CMM301 — организация обмена данными по протоколам Modbus (RTU или ASCII), SNP (протокол GE) или в формате «сырых» данных (RTU). Он позволяет ПЛК Series 90-30 выступать в роли ведущего (Master) или ведомого (Slave) устройства в сети, интегрироваться с панелями оператора, системами SCADA, другими контроллерами или специализированным оборудованием (весы, принтеры, датчики). Использование модуля GE IC693CMM301 было стандартным способом расширения коммуникационных возможностей контроллеров этой серии, что позволяло строить распределенные системы управления до широкого распространения промышленного Ethernet. Этот модуль устанавливается в слот ввода-вывода стойки Series 90-30 и конфигурируется с помощью специализированного программного обеспечения.

Для получения архивной документации, драйверов и руководств по конфигурации обратитесь к ресурсам Emerson или специализированных архивов: GE IC693CMM301.

Основные технические параметры

• Тип модуля: Модуль последовательной связи для ПЛК GE Series 90-30.

• Интерфейсы: Один порт RS-232 и один порт RS-422/485 (на передней панели).

• Поддерживаемые протоколы:

• Modbus RTU Master/Slave

• Modbus ASCII Master/Slave

• SNP (протокол GE для связи с ПО программирования)

• RTU (для пользовательских протоколов)

• Конфигурация: Настраивается с помощью программного обеспечения Proficy Machine Edition (ранее Logicmaster 90), где задаются параметры порта (скорость, четность, стоп-биты) и тип протокола.

• Изоляция: Гальваническая развязка порта RS-422/485 для защиты от помех.

• Индикация: Светодиоды, отображающие статус передачи (TX) и приема (RX) данных для каждого порта.

• Питание: Получает питание от стойки (backplane) Series 90-30.

Ключевые преимущества и особенности (для своего времени)

1. Гибкость связи: Модуль GE IC693CMM301 предоставлял гибкость для интеграции ПЛК 90-30 с широким спектром устройств благодаря поддержке двух физических интерфейсов и нескольких популярных протоколов.

2. Функция ведущего Modbus: Возможность работать как ведущее устройство Modbus позволяла контроллеру Series 90-30 опрашивать датчики, частотные преобразователи или другие ПЛК, собирая данные с удаленных узлов.

3. Функция ведомого Modbus: В режиме ведомого устройства модуль позволял подключать контроллер к системам SCADA верхнего уровня, которые использовали Modbus в качестве стандартного протокола.

4. Доступ к программированию (SNP): Порт RS-232 часто использовался для подключения ПК с программным обеспечением для конфигурации и отладки контроллера без прерывания работы основного коммуникационного порта RS-485.

5. Простота использования в рамках экосистемы 90-30: Модуль был легко конфигурируемым из привычной среды программирования GE и надежно работал в стандартных условиях.

6. Надежность: Как и вся серия 90-30, модуль отличался хорошей надежностью и долгим сроком службы, что объясняет его присутствие на объектах до сих пор.

Области применения и примеры использования

GE IC693CMM301 широко применялся (и продолжает использоваться) в системах автоматизации на базе ПЛК Series 90-30:

• Системы водоподготовки и водоочистки: Связь между контроллером 90-30 и панелью оператора или системой диспетчеризации по протоколу Modbus RTU.

• Конвейерные линии и упаковочные машины: Интеграция с устройствами ввода данных (штрих-код сканеры) по RS-232 или с частотными преобразователями по RS-485.

• Системы вентиляции и кондиционирования (HVAC): Обмен данными между несколькими контроллерами 90-30 в сети Modbus для координации работы.

• Несложные производственные процессы: Подключение к ПК со SCADA-системой (например, на базе InTouch или Citect) для визуализации и архивирования данных.

Конкретный пример: На старой насосной станции ПЛК GE Series 90-30 с модулем IC693CMM301 в режиме Modbus RTU Slave передает данные о давлении, расходе и статусе насосов на компьютер с SCADA-системой. Компьютер, выступая в роли Modbus Master, опрашивает контроллер через порт RS-485, собирая информацию для оператора.

Сравнение с аналогами конкурентов (исторический контекст)

• Allen-Bradley (Rockwell) SLC 500 с модулем 1747-KE: Конкурирующая платформа SLC 500 имела аналогичные модули последовательной связи для DF1 и Modbus. GE IC693CMM301 был частью экосистемы Series 90-30, которая конкурировала с SLC 500 в сегменте средних ПЛК.

• Siemens SIMATIC S7-300 с модулем CP 341: Модули связи Siemens предлагали похожие функции, но для своей платформы. Выбор между ними определялся выбором основной платформы ПЛК на предприятии.

• Современные аналоги (коммуникационные процессоры с Ethernet): Сегодня подобные функции выполняют модули с поддержкой EtherNet/IP, Profinet или Modbus TCP, которые обеспечивают более высокую скорость, удобство и интеграцию. IC693CMM301 является представителем эпохи последовательных коммуникаций.

Рекомендации по выбору и важные замечания

1. Только для обслуживания существующих систем: Модуль GE IC693CMM301 не следует выбирать для новых проектов. Его приобретение оправдано исключительно как запасная часть для ремонта или расширения старой, еще действующей системы на базе GE Series 90-30.

2. Проверка совместимости: Убедитесь, что версия прошивки вашего основного процессора (CPU) Series 90-30 совместима с модулем IC693CMM301. Для конфигурации требуется соответствующая версия ПО (Proficy ME или устаревшее Logicmaster 90).

3. Корректная конфигурация протокола: Ошибки в настройке параметров порта (скорость, четность) или выборе режима (Master/Slave) приведут к невозможности связи. Все параметры должны точно совпадать с настройками устройства-собеседника.

4. Особенности подключения RS-422/485: При построении сети на RS-485 с использованием модуля IC693CMM301 необходимо соблюдать правила: использование витой пары, установка терминаторов на концах линии, правильное подключение линий данных (A/B или +/-).

5. Ограничения скорости и расстояния: Последовательные интерфейсы имеют ограничения по скорости (обычно до 115.2 Кбит/с) и максимальной длине линии (1200 метров для RS-485). Это нужно учитывать при проектировании.

6. Стратегия модернизации: Наличие таких модулей в системе — явный признак морально и физически устаревшей платформы. Рекомендуется начать планирование перехода на современную систему (например, на GE RX3i или контроллеры Emerson/ других производителей), пока старое оборудование еще функционирует. Поиск исправных модулей IC693CMM301 на вторичном рынке становится все сложнее.
