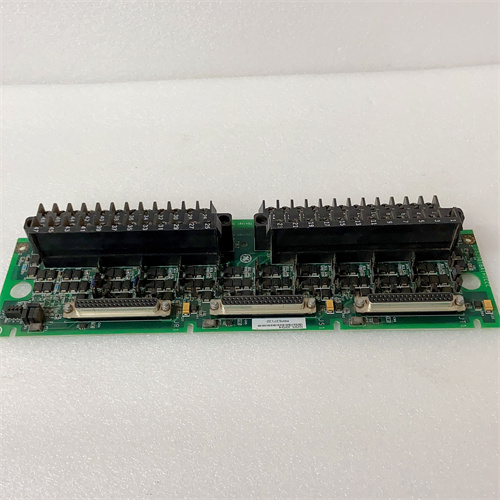

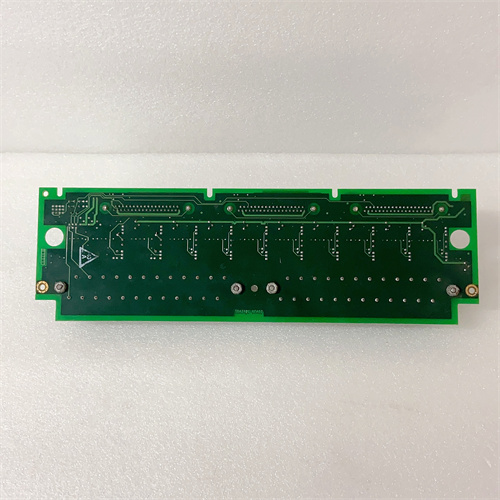

GE IS200TBCIH2CAA: Описание модуля управления и ввода/вывода турбины

Модуль GE IS200TBCIH2CAA является комбинированным управляющим и интерфейсным модулем для системы управления турбинами Speedtronic Mark VI, производства General Electric (GE). Этот модуль, часто называемый терминальной платой (Terminal Board) или интерфейсным контроллером, выполняет важнейшую функцию локального управления и обработки сигналов, связанных с конкретным узлом или подсистемой турбины (например, системой горения, топливными клапанами, системой смазки). Модуль GE IS200TBCIH2CAA действует как интеллектуальный удаленный узел, получая команды от главного контроллера Mark VI (через сеть VME) и управляя исполнительными механизмами, а также собирая и оцифровывая данные с датчиков для передачи обратно. Подробные принципиальные схемы и руководства по обслуживанию для модуля GE IS200TBCIH2CAA можно найти по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Терминальный интерфейсный контроллер или управляющая плата ввода/вывода (I/O Control Board).

• Архитектура: Является частью распределенной системы управления Speedtronic Mark VI, работая как устройство на шине VME.

• Функциональность:

• Дискретный ввод/вывод: Прием сигналов от контактов (например, положения клапана, аварийных выключателей) и управление реле.

• Аналоговый ввод: Оцифровка сигналов 4-20 мА или 0-10 В от датчиков давления, температуры, положения.

• Управление: Выполнение локальных логических и ПИД-регулирующих функций, разгружая центральный процессор.

• Коммуникация: Связь с главным контроллером и другими платами через внутреннюю шину VME backplane стойки Mark VI.

• Исполнение: Промышленное исполнение для установки в стойку (rack) системы Mark VI. Буквенный суффикс в номенклатуре (H2CAA) указывает на конкретную ревизию, конфигурацию и аппаратные возможности платы.

Преимущества и отличительные особенности

Использование модуля GE IS200TBCIH2CAA в архитектуре Mark VI дает следующие преимущества:

• Распределенная обработка: Позволяет выполнять управляющие алгоритмы ближе к месту их исполнения, снижая нагрузку на центральный контроллер и повышая быстродействие и надежность контура управления.

• Специализация: Плата IS200TBCIH2CAA может быть оптимизирована под управление конкретной подсистемой турбины (например, управление горелками), что упрощает логику и диагностику.

• Высокая надежность: Являясь частью проверенной временем системы Speedtronic, модуль рассчитан на работу в жестких условиях машинного зала (вибрация, температура, электромагнитные помехи).

• Интеграция и диагностика: Глубокая интеграция в среду ToolboxST позволяет проводить полную диагностику как самой платы, так и подключенных к ней полевых устройств.

• Модульность: Облегчает обслуживание и ремонт – при возникновении неисправности может быть заменен отдельный функциональный модуль, а не весь контроллер.

Области применения и примеры использования

Модуль GE IS200TBCIH2CAA применяется исключительно в системах управления газовыми и паровыми турбинами GE Speedtronic Mark VI:

• Управление системой горения газовой турбины: Контроль положения топливных клапанов, управление запальниками, мониторинг пламени.

• Управление системами вспомогательного оборудования: Контроль системы смазки и гидравлики, систем уплотнения вала, вентиляции.

• Мониторинг вибрации и температуры: Сбор данных с датчиков подшипников и корпуса турбины.

• Управление паровыми клапанами паровой турбины.

Сравнение с аналогами других производителей

Прямых функциональных аналогов у модуля GE IS200TBCIH2CAA нет, так как это специализированный компонент закрытой экосистемы GE Speedtronic. Однако его можно сравнить с:

• Удаленные модули ввода/вывода (RTU) других систем управления турбинами: Например, специализированные платы в системах управления Woodward NetCon или Siemens T3000. Все они выполняют схожие функции локального управления, но имеют абсолютно несовместимые аппаратные и программные интерфейсы.

• Универсальные распределенные модули ПЛК (PROFINET IO, EtherNet/IP): Современные модульные ПЛК также могут выполнять распределенный ввод/вывод. Однако ключевое отличие IS200TBCIH2CAA – его глубокая, «прошитая» интеграция в алгоритмы и логику управления конкретной моделью турбины GE, а также соответствие строгим стандартам по надежности и времени отклика, предъявляемым в энергетике.

Рекомендации по выбору и важные замечания

1. Строгая привязка к системе: Модуль GE IS200TBCIH2CAA может быть использован только в совместимых стойках (racks) системы управления GE Speedtronic Mark VI. Необходима проверка по индексам и матрицам совместимости GE.

2. Важность кода ревизии: Суффикс модели (H2CAA) критически важен. Разные ревизии могут иметь различные схемы расположения компонентов, версии firmware и функциональные возможности. Неправильная замена может привести к неработоспособности.

3. Необходимость ПО ToolboxST: Любые операции по замене, диагностике или переконфигурации модуля требуют использования специализированного программного обеспечения GE ToolboxST.

4. Процедура замены: Замена должна проводиться при обесточенной стойке (с соблюдением LOTO – Lock Out Tag Out). После установки новой платы IS200TBCIH2CAA требуется загрузка соответствующей конфигурации и firmware из проекта турбины с помощью ToolboxST.

5. Диагностика первопричины: Выход из строя такой платы часто является следствием внештатной ситуации (короткое замыкание в поле, скачок напряжения). Перед заменой необходимо устранить причину, проверив целостность полевой проводки и датчиков.

6. Резервное копирование конфигурации: Перед любыми работами необходимо убедиться в наличии актуальной резервной копии конфигурации всего контроллера Mark VI.
