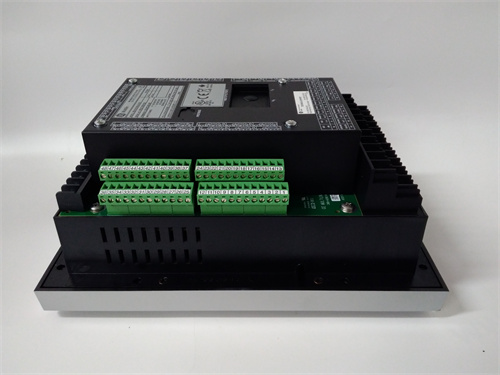

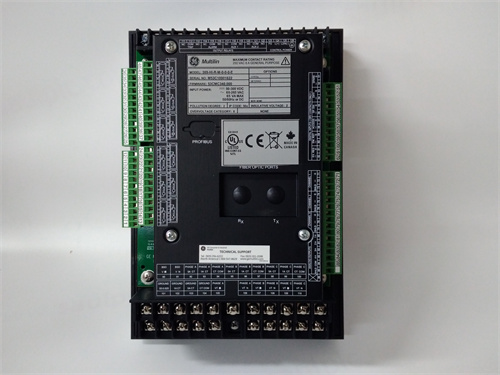

GE 369-HI-R-0-0-0-0-E — это многофункциональное реле защиты двигателя.

Описание продукта
Устройство GE 369-HI-R-0-0-0-0-E представляет собой цифровое реле защиты двигателя (Motor Management Relay) серии 369 компании GE. Эта конкретная модификация с суффиксом HI-R-0-0-0-0-E указывает на определенную конфигурацию аппаратных опций, например, тип корпуса, набор коммуникационных интерфейсов и номинальные параметры входа. Реле GE 369-HI-R-0-0-0-0-E предназначено для комплексной защиты, управления, контроля и диагностики асинхронных и синхронных электродвигателей среднего и высокого напряжения. Оно непрерывно контролирует ток, напряжение, мощность, cos φ, температуру и другие параметры, обеспечивая защиту от перегрузки, заклинивания ротора, замыканий на землю, асимметрии фаз и многих других аварийных режимов. Внедрение реле 369-HI-R-0-0-0-0-E значительно повышает надежность и безопасность работы критически важных двигателей, предотвращая их дорогостоящий выход из строя. Это интеллектуальное устройство является не просто защитным реле, а полноценным элементом системы АСУ ТП, предоставляющим обширные данные для анализа.

Технические параметры

• Тип устройства: Цифровое реле защиты двигателя (Motor Management Relay).

• Номинальные токи и напряжения: Поддерживает широкий диапазон входных сигналов (например, 1А или 5А для ТТ, 120/240/480В для ТН), конкретные значения определяются кодом модели.

• Функции защиты: Обширный набор, включающий:

• Защита от перегрузки (с учетом тепловой модели двигателя).

• Защита от заклинивания ротора (блокировки).

• Защита от замыканий на землю (чувствительная токовая и направленная).

• Защита от несимметрии / обрыва фазы.

• Защита от понижения/повышения напряжения.

• Защита от слишком частых пусков.

• Защита от перегрева по датчикам PTC или RTD (опционально).

• Управление: Функции прямого и реверсивного пуска, управления байпасом.

• Коммуникации: Поддержка протоколов Modbus RTU, Modbus TCP/IP, PROFIBUS DP, DeviceNet (в зависимости от установленных модулей).

• Индикация и ввод/вывод: Графический ЖК-дисплей, программируемые кнопки, дискретные входы и выходы реле.

Преимущества и особенности
Ключевое преимущество реле GE 369-HI-R-0-0-0-0-E — это его исключительная многофункциональность и точность защиты, основанная на термодинамической модели двигателя. Реле не просто измеряет ток, а рассчитывает тепловое состояние обмоток, учитывая эффект нагрева от прямого пуска и работу в несимметричных режимах. Это позволяет оптимально использовать перегрузочную способность двигателя без риска повреждения. Устройство обладает мощными диагностическими и осциллографическими функциями (запись аварийных событий, токовые осциллограммы), что упрощает поиск и устранение неисправностей. Гибкость конфигурации и наличие различных коммуникационных опций делают его идеальным для интеграции в современные системы SCADA и АСУ ТП.

Примеры применения в различных областях

• Нефтегазовая промышленность: Защита главных насосов сырой нефти, газовых компрессоров, вентиляторов градирен.

• Горнодобывающая промышленность: Защита дробилок, шаровых мельниц, конвейерных лент большой мощности.

• Водоснабжение и водоочистка: Защита мощных насосов чистой и сточной воды.

• Металлургия: Защита двигателей вентиляторов доменных печей, насосов систем охлаждения прокатных станов.

• Энергетика: Защита двигателей питательных насосов, циркуляционных насосов, дымососов и вентиляторов на ТЭЦ.

Сравнение с аналогами
Прямыми аналогами являются многофункциональные реле защиты двигателя других производителей:

• Siemens: Реле серии SIMOCODE pro.

• Schneider Electric: Устройства TeSys T или Sepam для двигателей.

• ABB: Реле защиты двигателя серии CMA/CM-MSS.

• Eaton: Устройства Eaton's EMR.
  Реле GE 369 (в конфигурации HI-R-0-0-0-0-E) исторически является одним из самых популярных и признанных в мире решений для защиты двигателей среднего и высокого напряжения, особенно в Северной Америке и на объектах, использующих оборудование GE. Его часто сравнивают с Siemens SIMOCODE pro, где выбор может определяться предпочтениями заказчика, стандартами предприятия или уже используемой экосистемой (например, ПЛК и SCADA).

Рекомендации по выбору и меры предосторожности

1. Точная расшифровка кода: Код модели GE 369-HI-R-0-0-0-0-E содержит информацию о конкретных опциях. Перед заказом необходимо свериться с каталогом или конфигуратором GE, чтобы убедиться, что данное исполнение включает все необходимые функции (тип корпуса, коммуникационный модуль, номиналы).

2. Согласование с параметрами двигателя: Тщательно введите в настройки реле точные паспортные данные защищаемого двигателя (номинальный ток, коэффициент обслуживания, время разгона, допустимое количество пусков) для корректной работы тепловой модели.

3. Настройка защит: Настройку порогов срабатывания и временных задержек должен выполнять квалифицированный инженер-релейщик на основе расчетов и требований технологического процесса.

4. Интеграция в АСУ ТП: Определитесь с требуемым протоколом связи и закажите соответствующий коммуникационный модуль для реле 369-HI-R-0-0-0-0-E.

5. Испытания и ввод в эксплуатацию: Обязательно проведите первичные испытания с подачей тока от релейного испытательного комплекса для проверки правильности подключения ТТ/ТН и срабатывания всех настроенных защит.
